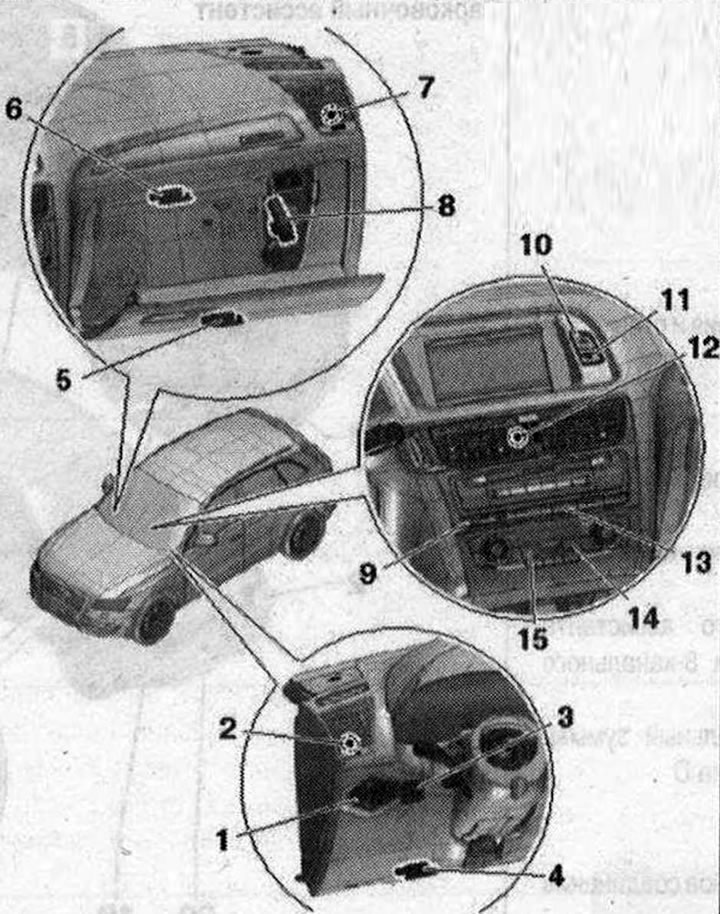

Svietidlá a spínače na prednom paneli inštalácie 1. Spínač ovládania osvetlenia "E1" s regulátorom osvetlenia pre spínače a prístrojový panel "E20". So spínačom zadných hmlových svetiel "E314", spínačom hmlových svetiel "E315"; 2. Osvetlenie ľavého deflektora na prednom paneli "L67"; 3. Regulátor korektora svetlometov "E102"; 4. Ľavé predné svetlo do priestoru nôh "L151"; 5. Pravé predné svetlo do priestoru nôh "L152"; 6. Osvetlenie príručnej schránky "W6". 12V, 5W; 7. Svetlo pravého deflektora na prednom paneli "L69"; 8. Spínač osvetlenia príručnej skrinky "E26"; 9. Spínací blok pre Charisma "E592" (len s kompl. MMi-Comfort); 10. Spínač výstražných svetiel "E229"; 11. Kontrolka deaktivácie airbagu predného spolujazdca "K145"; 12. Stredová osvetľovacia lampa, deflektor na prednom paneli "L68". Zabudovaný do stredného deflektora na prednom paneli. V prípade poruchy nie je možné samostatne vymeniť stred deflektorov na prednom paneli; 13. Klávesnica (len s kompl. MMi-Comfort). V závislosti od súpravy so spínačom závesu zadného okna "E149", tlačidlom pre ASR a ESP "E256", tlačidlom pre parkovacieho asistenta "E266"; 14. Regulátor sedadla predného spolujazdca s vyhrievaním "E95". Zabudovaná do riadiacej jednotky Climatronic "J255" (označovaná aj ako "ovládací a zobrazovací panel"). Ak je chybný, nie je možné ho samostatne vymeniť; 15. Regulátor sedadla vodiča s vyhrievaním "E94". Zabudovaná do riadiacej jednotky Climatronic "J255" (označovaná aj ako "ovládací a zobrazovací panel"). Ak je chybný, nie je možné ho samostatne vymeniť
Demontáž ľavého a pravého osvetľovacieho svetla deflektora na prednom paneli "L67" / "L69"

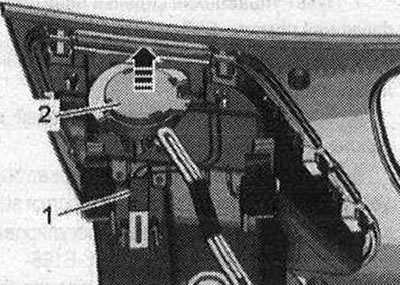

Vypnite zapaľovanie. Odstráňte príslušné deflektory predného panela. Odistite svorky a odpojte konektor "1" na deflektore predného panela. Opatrne zdvihnite kryt "2" pre LED pomocou malého skrutkovača "šípky".
Odstráňte indikátory LED pre vetracie otvory na prednom paneli.
Inštalácia
Montáž v opačnom poradí: nainštalujte deflektory predného panela.
Demontáž spínača a regulátora podsvietenia prístrojovej dosky "E20"
Spínač a regulátor osvetlenia prístrojovej dosky "E20" je umiestnený v spoločnom kryte so spínačom svetiel "E1" a v prípade poruchy nie je možné ho samostatne vymeniť.
Demontáž spínača zadného hmlového svetla "E314", spínača hmlového svetla "E315"
Spínač zadných hmlových svetiel "E314" a spínač hmlových svetiel "E315" sú umiestnené v spoločnom kryte so spínačom svetiel "E1" a v prípade poruchy nie je možné ich samostatne vymeniť.
Demontáž spínača svetiel "E1"

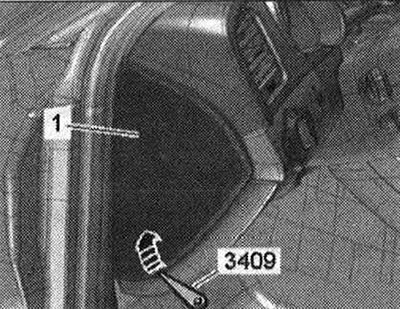

Vypnite zapaľovanie. Nastavte spínač svetiel do polohy "0". Nadvihnite bočnú lištu "1" predného panela s klinom "3409" "šípka" a vyberte ju.
Odblokujte svorku "šípka A" a vyberte poistkový blok. S -SC "poz. 2" v smere šípky B- na centrálnu rúrku "1" pre predný panel a položte ju.

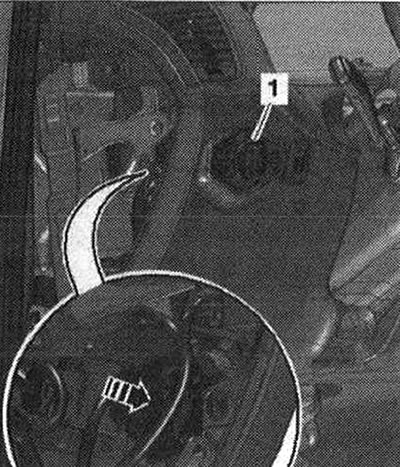

Siahnite cez bočný otvor v prednom paneli a zatlačte spínač svetiel "E1" "pol. 1" späť von z obloženia predného panela na strane vodiča "šípka". Odpojiť e-mail. zástrčkové pripojenie.
Inštalácia
Montáž v opačnom poradí: stlačte spínač, kým západka nezapadne na miesto v kryte spínača.
Demontáž regulátora korektora svetlometov "E102"

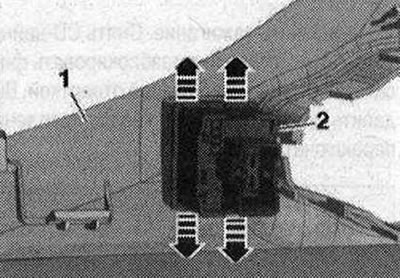

Vypnite zapaľovanie. Odstráňte obloženie predného panela na strane vodiča. Opatrne uvoľnite západky "šípky" pomocou malého skrutkovača. Vytlačte regulátor korektora svetlometov -E102 "poz. 2" z krytu nárazníka.
Inštalácia
Montáž v opačnom poradí: nainštalujte obloženie predného panela na strane vodiča.
Demontáž spínača výstražných svetiel "E229"

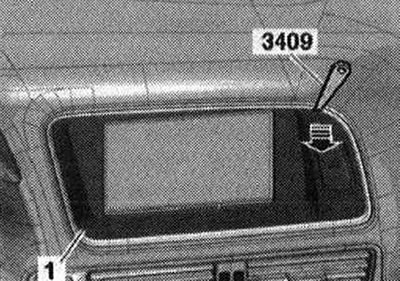

Vypnite zapaľovanie. Nadvihnite kryt "1" obrazovky rozhrania MMI s klinom "3409" v rohoch "šípky" a odstráňte ho. Odpojte konektor a odstráňte kryt obrazovky MMI.

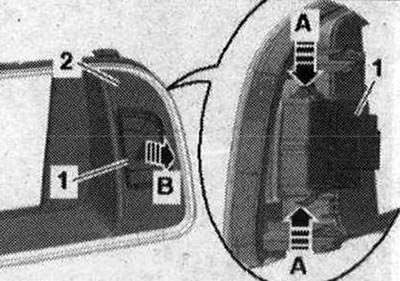

Odblokujte svorky "šípka A" a stlačte tlačidlo výstražných svetiel -E229 "POS. 1" z krytu "2" obrazovky MMI "šípka B".
Inštalácia
Montáž v opačnom poradí: Zatlačte na kryt obrazovky rozhrania MMI, kým spony úplne nezapadnú do upevňovacích bodov.
Demontáž kontrolky vypnutia airbagu spolujazdca "K145"
Kontrolka deaktivácie airbagu predného spolujazdca "K145" je umiestnená v rovnakom kryte ako spínač výstražných svetiel "E229" a v prípade poruchy sa nedá samostatne vymeniť.
Vyberte a nainštalujte klávesnicu na predný panel. Autá s balíkom MMI-Comfort

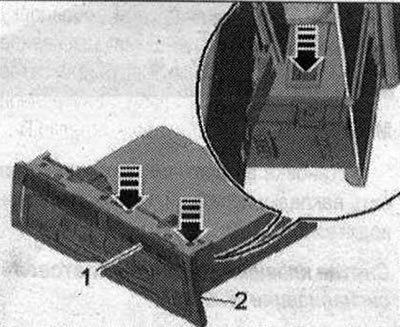

Vypnite zapaľovanie. Vyberte CD menič "R41". Opatrne uvoľnite západky "šípky" pomocou malého skrutkovača. Vytlačte klávesnicu "1" z montážnej zásuvky spínača "2".
Inštalácia
Montáž v opačnom poradí: zasuňte blok kľúča do krytu spínača, kým zámok nezapadne s jasným cvaknutím. Nainštalujte CD menič "R41".
Demontáž regulátora vyhrievania predného sedadla "E94" / "E95"
Ovládacie prvky vyhrievania predných sedadiel sú integrované do riadiacej jednotky Climatronic "J255" (označovanej aj ako "ovládací a zobrazovací panel"). Nie je možné ich vymeniť jednotlivo.
Demontáž svetla príručnej skrinky "W6"

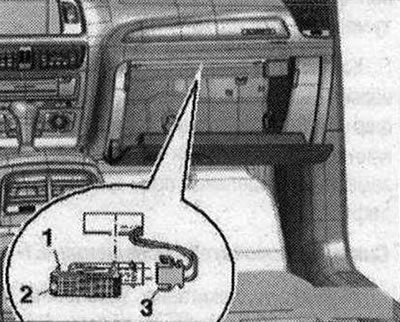

Vypnite zapaľovanie. Nastavte spínač svetiel do polohy "O". Pomocou plochého skrutkovača zatlačte na uzamykací jazýček "1" a vypáčením páčkou vyberte svetlo schránky v palubnej doske "2". Odpojiť e-mail. zástrčkové pripojenie "3".

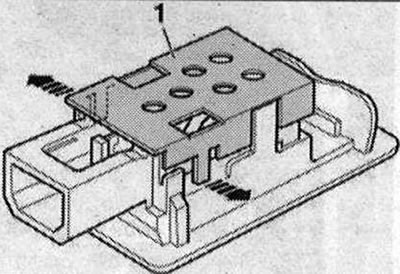

Ak chcete lampu vymeniť, uvoľnite upevňovacie konzoly "šípky" a odstráňte kryt "1" nad lampou.

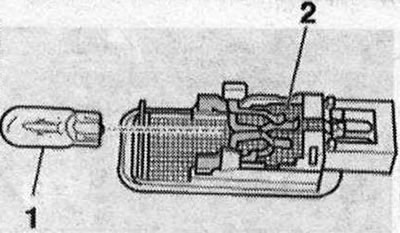

Vyberte žiarovku "1" na zadnej strane svetla príručnej skrinky z objímky "2".
Inštalácia
Montáž v opačnom poradí: pripojte konektor. Vložte svetlo príručnej skrinky do otvoru a zaistite ho na opačnej strane.
Demontáž spínača osvetlenia príručnej skrinky "E26"

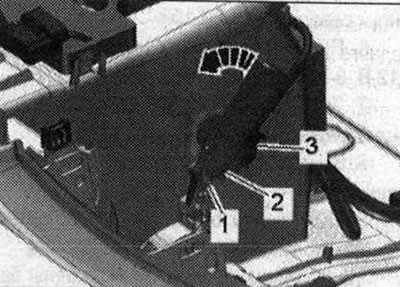

Vypnite zapaľovanie. Vyberte priehradku na rukavice. Odpojiť e-mail. zástrčkové pripojenie "3". Odstráňte otočnú skrutku "1". Odblokujte spínač "2" otočením proti smeru hodinových ručičiek "šípka" a vyberte ho.
Inštalácia
Inštalácia v opačnom poradí: nainštalujte odkladaciu skrinku.
Demontáž predného osvetlenia priestoru nôh "L151" / "L152"

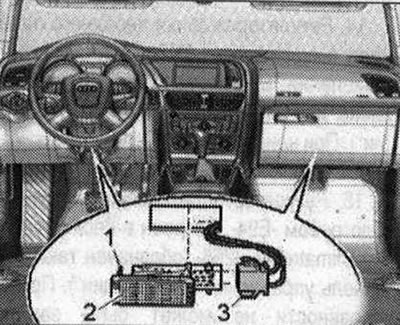

Vypnite zapaľovanie. Pomocou plochého skrutkovača stlačte uzamykací jazýček "1" a vypáčením páčkou vyberte svetlo v priestore pre nohy "2". Odpojiť e-mail. zástrčkové pripojenie "3".
Inštalácia
Montáž je v opačnom poradí: Ak je LED chybná, zostavu osvetlenia priestoru pre nohy je potrebné vymeniť. Vložte svetlo do priestoru pre nohy do otvoru a zaistite ho na opačnej strane.
