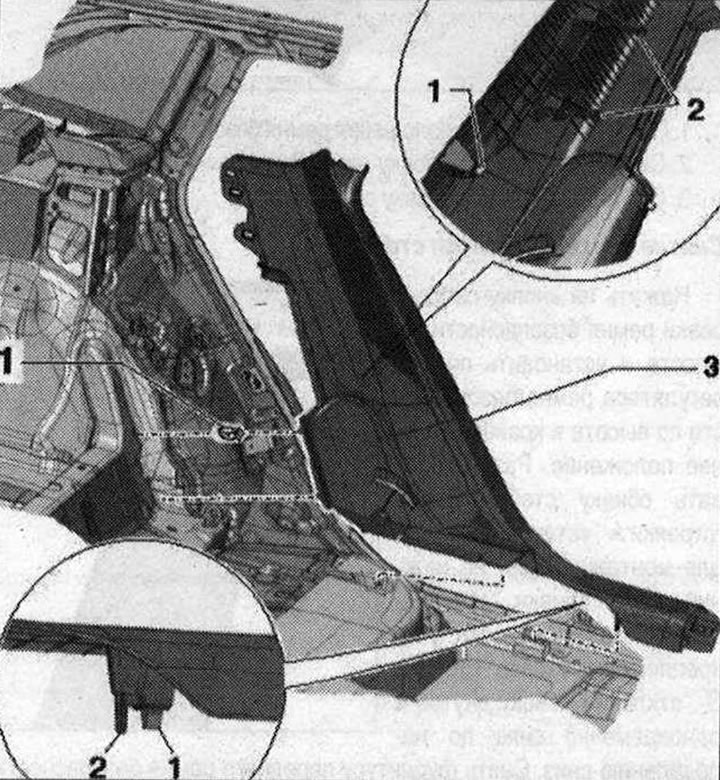

Schéma inštalácie obloženia zadného prahu (Audi Q5 Typ 8R)

Kompl na strane vodiča vzadu s vývrtkou na zadnej strane Airbag na strane vodiča "N₂01" na strane predného spolujazdca vzadu s vývrtkou na zadnej strane Airbag na strane predného spolujazdca "N₂02"

Odstránenie

Odstráňte zadné sedadlo. Odstráňte bočné obloženie kufra.

Kompl so zadnými bočnými airbagmi: Zapnite zapaľovanie. Pri zapnutom zapaľovaní odpojte uzemňovací kábel batérie. Odskrutkujte skrutku "1". Opatrne pomocou skrutkovača odstráňte uzáver "2" s ikonou "Airbag" a odskrutkujte zadnú skrutku airbagu, ktorá sa nachádza za ním.

Všetky

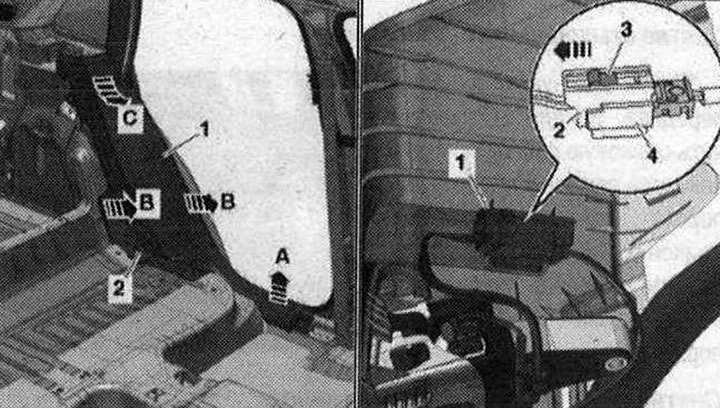

Oddeľte prahovú lištu "1" od spodného priečnika pomocou páky "80-200", začínajúc od prednej časti "šípka A". Odpojte obloženie prahu zadných dverí "šípka B" a vyberte ho smerom nadol z vedenia pásu "šípka C". Otvorte kryt "2" na prahovej lište a odpojte pásku.



Možnosť vybavená zadné bočné airbagy: Výťah dvere parapetné kryt tak, že "1" držiak s elektrického konektora môže byť odstránený z dverí, parapet kryt. Otvorte konzolu, odstrániť a odpojte od elektrickej zásuvky. Ak to chcete urobiť, vytiahnite konektor lock "3" na doraz "šíp", zatiaľ čo zástrčku konektora "2" a "4" je odomknutý a môže byť odstránený.

Odstráňte obloženie zadného prahu.

Inštalácia

Kompl so zadnými bočnými airbagmi: Upozorňujeme, že el. Konektory musia byť zasunuté, kým sa nezastavia a počuteľne nezapadnú na miesto.

Všetky

Montáž v opačnom poradí: ak spony prahovej lišty zostanú v upevňovacích bodoch na karosérii, odstráňte ich a umiestnite ich na lištu prahu na inštaláciu. Skontrolujte, či svorky nie sú poškodené a deformované, v prípade potreby ich vymeňte. Zhora vložte prahovú lištu do vodidla pásu a zatlačte, kým nebude počuť, že sa svorky zaistia. Zakryte okrajom tesnenia dverí.



Kompl so zadnými bočnými airbagmi: Pripojte uzemňovací kábel batérie pri zapnutom zapaľovaní.
