Obsah: Odstránenie ↓ Inštalácia ↓ Odstránenie ozdobného obloženia… ↓ Inštalácia ↓ Odstránenie háku vrecka ↓ Odstránenie držiaka háku tašky ↓ Odstránenie krytu spínača ↓ Demontáž konzoly stredovej konzoly ↓

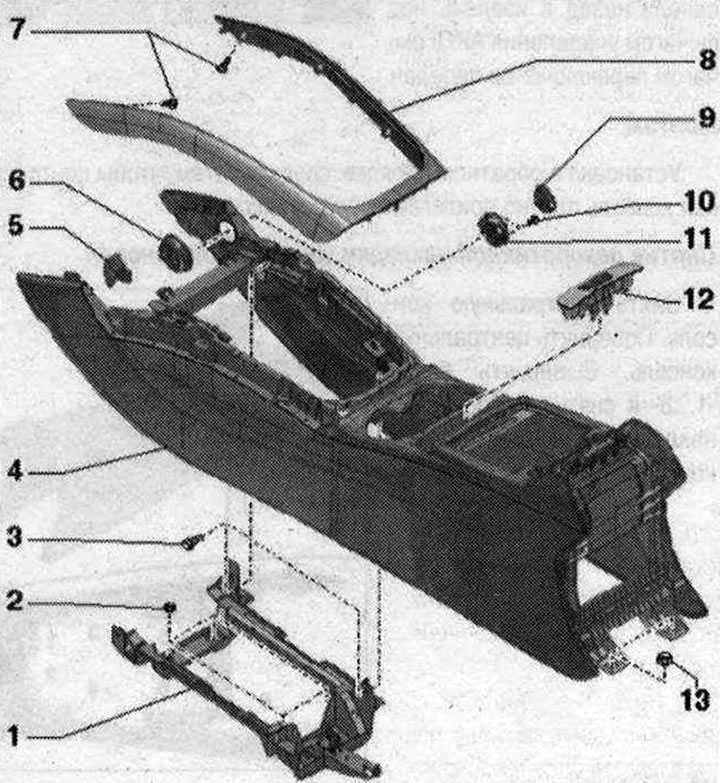

Stredová konzola 1. Držiak pre stredovú konzolu; 2. Orech. 4 ks. 8 Nm; 3. Skrutka. 4 ks. 3 Nm; 4. Stredová konzola; 5. Prekrytie. 2 ks.; 6. Podpera háku na tašku; 7. Skrutka. 8 ks. 1,4 Nm; 8. Ozdobné lemovanie stredovej konzoly; 9. Háčik na tašku; 10. Skrutka. 2 ks. 1,4 Nm; 11. Pripevnenie háčika na tašku; 12. Obrazovka pre spínač/obloženie panela; 13. Orech. 2 ks. 4 Nm
Odstránenie
Kompl s vložkou: vyberte vložku stredovej konzoly. Kompl s ovládacím panelom multimediálneho systému: odstráňte ovládací panel multimediálneho systému "E380". Odstráňte predný popolník. Kompl s 12V zásuvkami: odpojte konektory "2". Odskrutkujte skrutky "1" a "3".

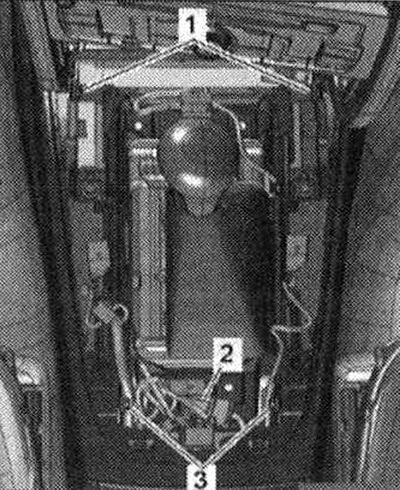

Kompl s prednou stredovou lakťovou opierkou: demontujte prednú lakťovú opierku. Doplnková výbava bez prednej lakťovej opierky: odstráňte zadný obklad stredovej konzoly a odskrutkujte matice "1".
Ak je k dispozícii, odpojte výstupný konektor AUX.

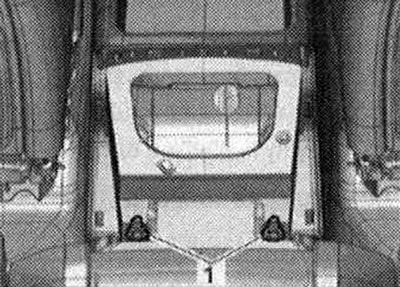

Kompl s telefónom/mobilom: odpojiť el. konektor. Nadvihnite stredovú konzolu, vytiahnite ju z palubnej dosky a vyberte ju nad riadiacou pákou automatickej prevodovky/radiacou pákou.
Inštalácia
Odstráňte stredovú konzolu. Opatrne stlačte upínacie konzoly "šípky" a vytlačte kryt "1" z konzoly "2". Odpojte konektory a odstráňte kryt.
Montáž v opačnom poradí.
Montáž je v opačnom poradí: uistite sa, že stredová konzola tesne prilieha k palubnej doske.

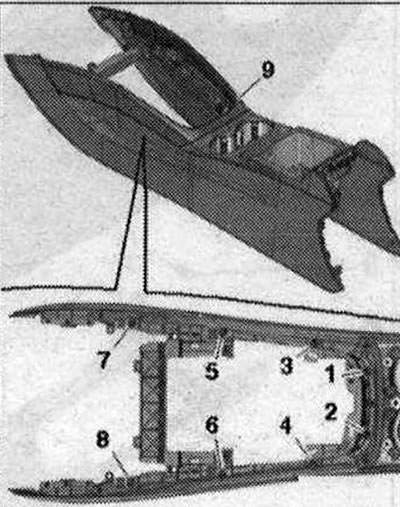

Odstránenie ozdobného obloženia stredovej konzoly
Odstráňte stredovú konzolu. Otočte stredovú konzolu. Odskrutkujte skrutky "1...8" a odstráňte ozdobné lemovanie "9" stredovej konzoly.
Inštalácia
Montáž je v opačnom poradí, berúc do úvahy, že skrutky by mali byť utiahnuté v poradí "1...8".
Odstránenie háku vrecka
Zatlačte háčik "2" do upevnenia "1" háku na vrecúško "šípka A". Otočte hák proti smeru hodinových ručičiek, kým sa nezastaví na "šípke B" a vyberte ho.
Montáž v opačnom poradí.

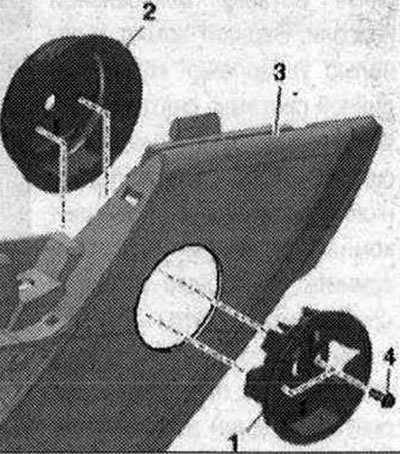

Odstránenie držiaka háku tašky
Odstráňte háčiky na vrecká. Odskrutkujte skrutky "4" a odstráňte upevnenie "1" háku vrecka. Opatrne oddeľte stredovú konzolu "3" od steny stredového tunela a odstráňte podperu pultu "2" na zadnej strane stredovej konzoly.

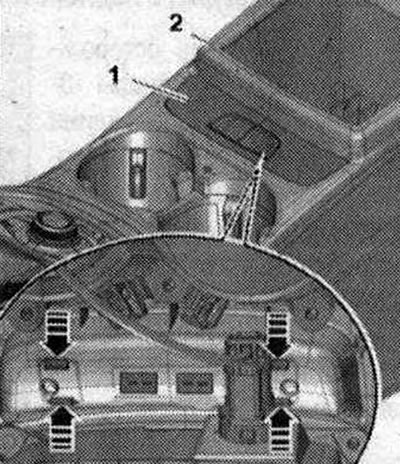

Odstránenie krytu spínača
Odstráňte stredovú konzolu. Opatrne stlačte upínacie konzoly "šípky" a vytlačte kryt "1" z konzoly "2". Odpojte konektory a odstráňte kryt.
Montáž v opačnom poradí.

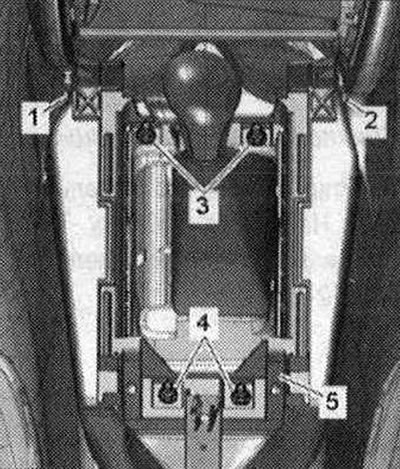

Demontáž konzoly stredovej konzoly
Odstráňte stredovú konzolu. Kompl od antény systému kontroly prístupu a štartovania motora vpravo: vyberte anténu 1 v priestore pre cestujúcich vozidla systému kontroly prístupu a naštartujte motor vpravo "R138". Odskrutkujte matice "3" a "4". Odpojte držiak "5" od obloženia "1" a "2" a odstráňte ho.
Montáž v opačnom poradí.
(Pôvodná publikácia v plnom rozsahu je uverejnená na webovej stránke AUDIMANUAL.RU)
