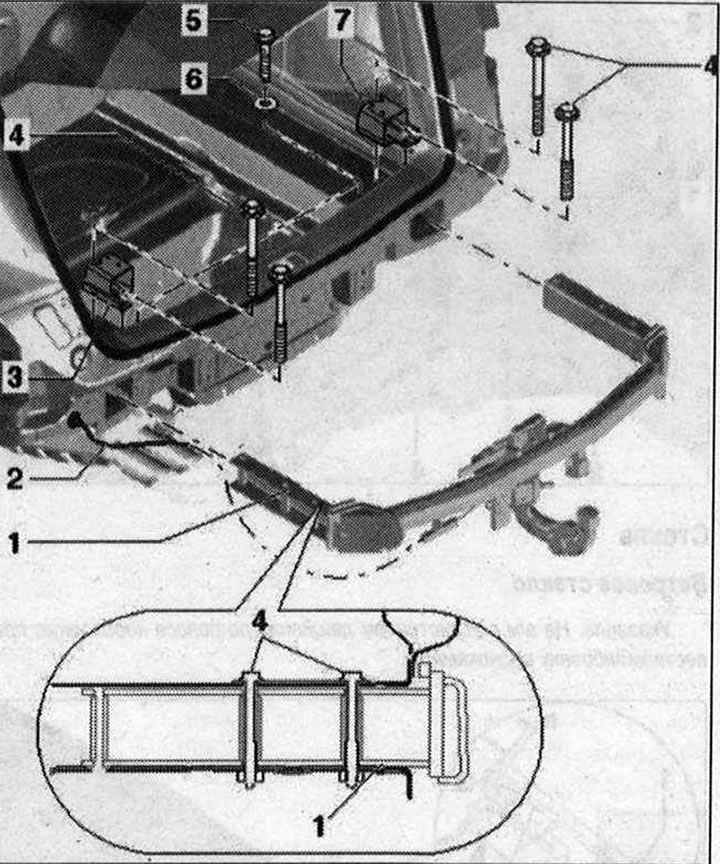

Odstránenie TSU 1. TSU s priečnym nosníkom. Demontáž: odstráňte obloženie zadného nárazníka. Odstráňte výstupky. Odskrutkujte bočné obloženie kufra vľavo a vpravo vzadu. Odstráňte zásuvku pre ťažné zariadenie. Odskrutkujte držiak páky. Veďte lanko spojky ku guľovej hlave. Odskrutkujte skrutky "3" a odmontujte ťažné zariadenie pohybom dozadu; 2. Kábel v plášti. Pri inštalácii vložte trysku správne do zadnej časti; 3. Ľavá konzola; 4/5. Bolt. 60 Nm; 6. Podložka; 7. Pravá konzola

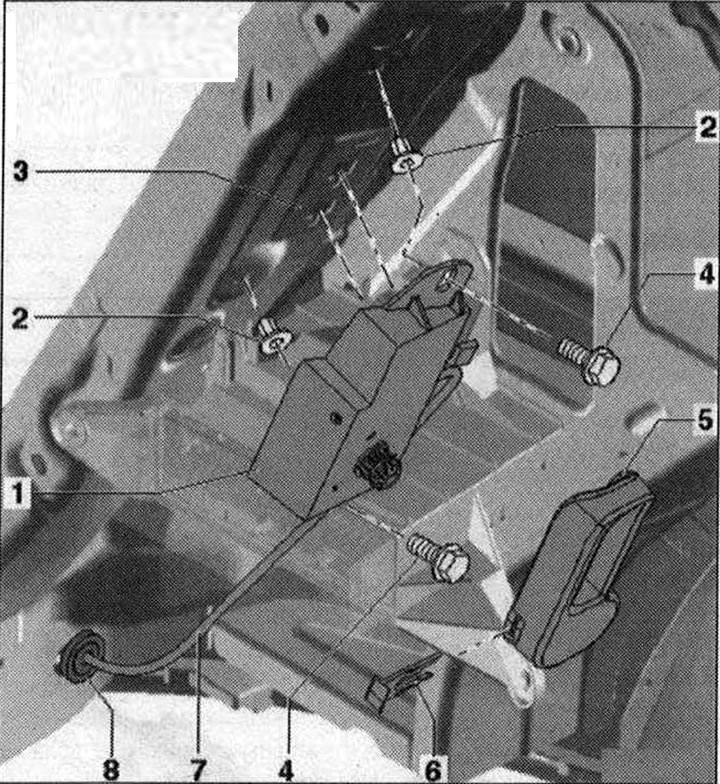

Držiak ručného pohonu 1. Držiak manuálneho pohonu. Odstráňte obloženie zadného nárazníka. Na odstránenie odskrutkujte skrutky "2". Priveďte kábel ťažného zariadenia k guľovej hlave a potiahnite ho dovnútra; 2. Slepá nitovacia matica; 3. "D-stojan"; 4. Skrutka. 8 Nm; 5. Páka pohonu. Ak chcete odstrániť, odstráňte sponu. Po inštalácii by mala spona zapadnúť na miesto v páke; 6. Zaisťovacia svorka; 7. Kábel v plášti. Pri inštalácii vložte trysku správne do zadnej časti; 8. Tryska
