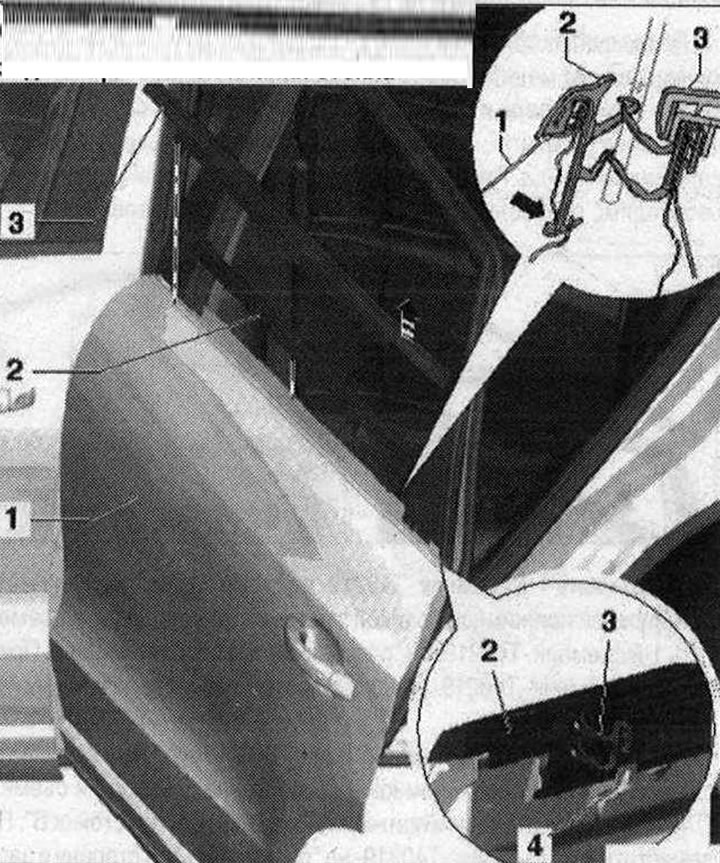

Schéma inštalácie vonkajšej a vnútornej upínacej lišty zadného skla 1. Dvere; 2. Vonkajšia upínacia lišta skla. Po inštalácii je potrebné ho vymeniť; 3. Vnútorná prítlačná doska v dutine dverí. Demontáž: obloženie dverí odstránené. Odstráňte prítlačnú dosku smerom nahor; 4. Západka. 4x
Odstráňte vonkajšiu sklenenú prítlačnú dosku
Po odstránení je potrebné prítlačnú dosku vymeniť. Prítlačná doska 2 sa tým postupne úplne uvoľní a až potom môže byť odstránená smerom nahor z príruby dverí. Posuňte sklo dvierok do polohy "otvorené". Obloženie dverí bolo odstránené. Kryt C stĺpika bol odstránený. Pred odstránením upínacej lišty "1" ju musíte najskôr uvoľniť zo západiek "šípky" dverí.
Vložte 1. sťahovák "T40219" medzi sklo a prítlačnú tyč na obložení stĺpika C Posuňte 1. sťahovák "T40219" o "vzdialenosť a" do strany a dopredu. Vytiahnite 1. sťahovák "T40219" smerom nahor a súčasne ho zaveste na sklenenú prítlačnú lištu.

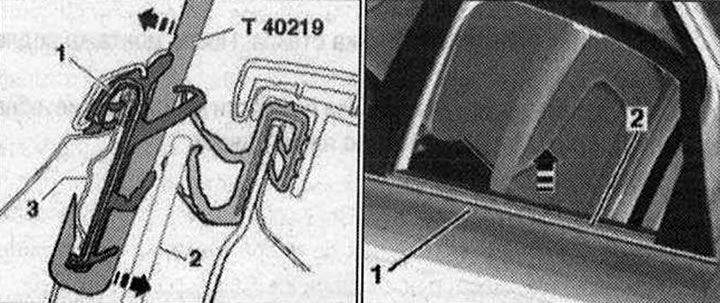

Značkovacia čiara na sťahováku "T40219" musí byť zakrytá horným okrajom prítlačnej lišty skla. Vložte 2. sťahovák "T40219" medzi sklo a prítlačnú lištu na obloženie stĺpika C Posuňte 2. sťahovák "T40219" na stranu o "vzdialenosť b" a zaveste ho zospodu. Vložte 3. sťahovák "T40219" na obloženie C-stĺpika, posuňte ho o "vzdialenosť c" na stranu a zaveste ho.
Východiskovým bodom pre meranie vzdialeností pozdĺž sklenenej upínacej lišty je "stĺpik B"
Veľkosť a = 240...275 mm. Veľkosť b = 425...460 mm. Veľkosť c = 605...640 mm
Mierne zatlačte sťahovák "T40219" smerom von a odistite prítlačnú lištu skla.
Prítlačná doska 2 sa tým postupne úplne uvoľní a až potom môže byť odstránená smerom nahor z príruby dverí.
Inštalácia
Západky na vonkajšom paneli dvierok by nemali byť ohnuté a priliehať k sklu dvierok, inak sa budú musieť ohnúť späť do pôvodnej polohy. Začnite od "B-stĺpika" a pomocou rúk úplne zasuňte vonkajšiu prítlačnú dosku do svoriek dverí.
