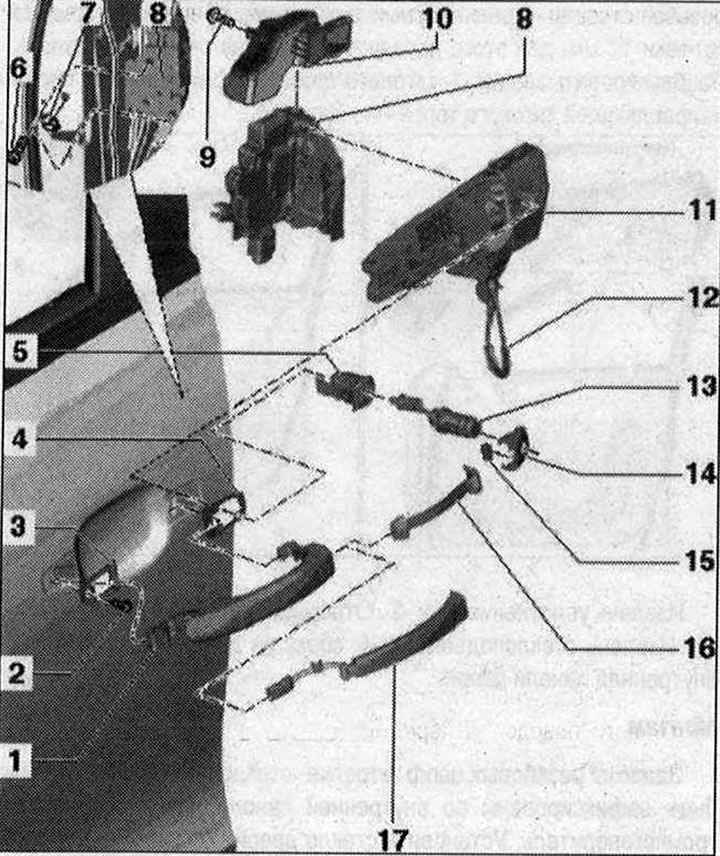

Schéma inštalácie vonkajšej kľučky dverí a zámku 1. Vonkajšia kľučka dverí; 2. Skrutka. 2,5 Nm; 3. Predná podšívka; 4. Spodná podšívka; 5. Puzdro dverí predného spolujazdca namiesto cylindrickej vložky; 6. Skrutka; 7. Veko. Odpojte od vonkajšej kľučky dverí; 8. Zámok dverí; 9. Skrutka. 3,5 Nm; 10. Panel obloženia zámku dverí; 11. Telo pera; 12. Ovládacia tyč zámku dverí; 13. Valec zámku (len pre dvere vodiča); 14. Veko. Strana vodiča: pre hlavu valcov; predná strana spolujazdca: uzavretý dizajn; 15. Magnet (iba pre vozidlá so systémom "bezkľúčového vstupu"); 16. Vonkajšia lišta kľučky dverí (pre vozidlá bez "systému bezkľúčového vstupu"); 17. Demontáž snímača vonkajšej kľučky predných dverí "G605" / "G606" pre autá s "bezkľúčovým systémom vstupu"
Časti a jednotky telesa vložky zámku dverí

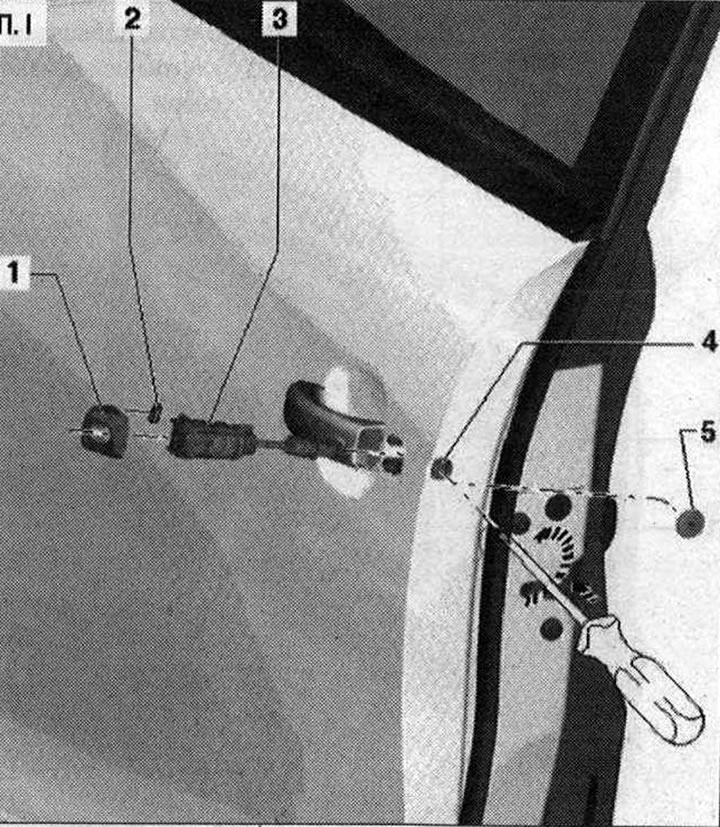

I 1. Veko; 2. Magnet (iba pre vozidlá so "systémom bezkľúčového vstupu"); 3. Valec zámku. Odomknite obloženie na prednej strane dverí. Pomocou skrutkovača úplne odskrutkujte upínaciu skrutku. Stlačte upevňovaciu konzolu pomocou skrutkovača a odstráňte cylindrickú vložku zámku s uzáverom na boku; 4. Montážna konzola. Náhradné diely nie sú súčasťou dodávky klietky ložiska; 5. Prekrytie
Odstránenie cylindrickej vložky zámku

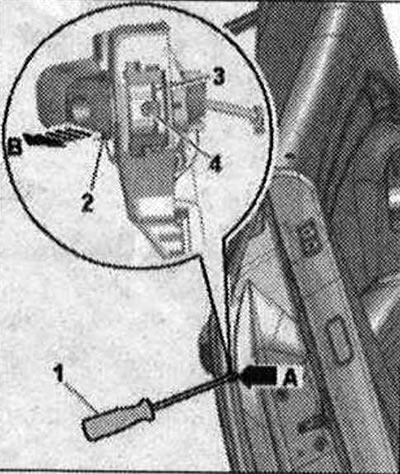

Posuňte tesnenie dverí nabok a odstráňte obloženie nad otvorom "šípka A". Pomocou skrutkovača úplne odskrutkujte upínaciu skrutku "4". Zatlačte uzamykacie zariadenie "3" cylindrickej vložky dovnútra. Odstráňte cylindrickú vložku zámku "2" z nosnej konzoly -
šípka B-.
Ak cylindrickú vložku nemožno vybrať, vložte kľúč zapaľovania do cylindrickej vložky a miernym pootočením kľúča vyberte.
Inštalácia
Vložte cylindrickú vložku zámku do podpornej konzoly a potom sa uistite, že sa zámok dverí otvára a zatvára.
Odstráňte uzáver cylindrickej vložky zámku

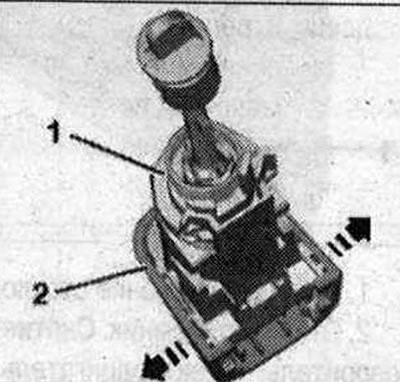

Odstráňte cylindrickú vložku zámku. Uvoľnite upevňovacie konzoly "šípky" a odstráňte uzáver "2" z valca zámku "1", ak je to potrebné, použite malý skrutkovač.
Inštalácia
Umiestnite uzáver na cylindrickú vložku, kým nezapadne na miesto. Na vozidlách so "systémom bezkľúčového vstupu" musí byť magnet zatlačený do obloženia.
