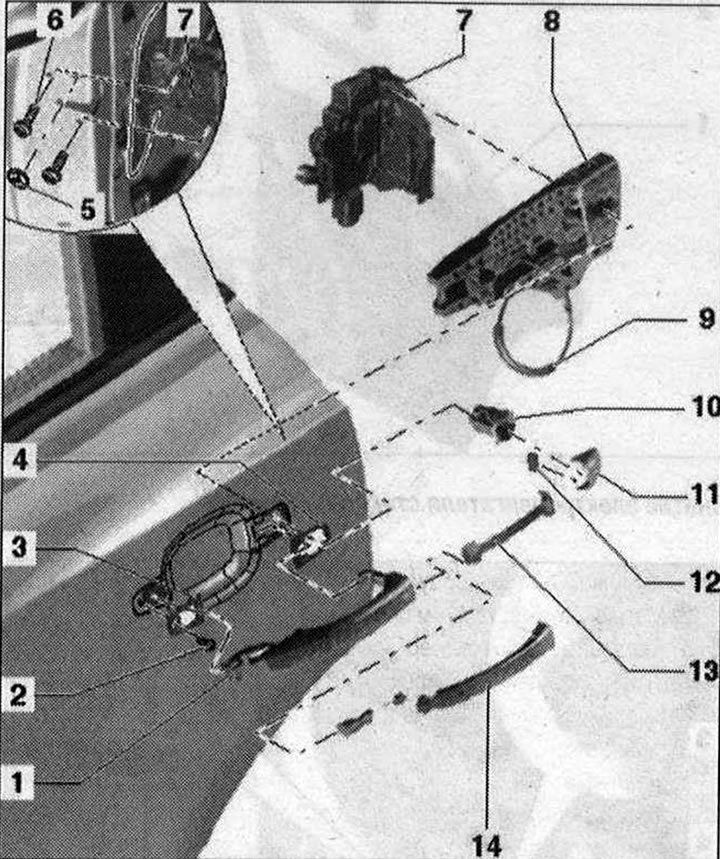

Schéma inštalácie vonkajšej kľučky a zámku dverí 1. Vonkajšia kľučka dverí. Pred inštaláciou nainštalujte podložky na prednú a zadnú stranu vonkajšieho panelu dverí; 2. Skrutka. 2,5 Nm; 3. Predná podšívka; 4. Spodná podšívka; 5. Kryt. Odpojte od vonkajšej kľučky dverí; 6. Skrutka. 19 Nm; 7. Zámok dverí; 8. Telo pera. Vložte zadnú podperu -5- do vonkajšieho panelu dverí. Pre inštaláciu pripojte upevňovací prvok s mierne priskrutkovanou skrutkou -10- k dverám, zatlačte ho dopredu a utiahnite skrutku na krútiaci moment 2,5 N'M; 9. Riadiaca tyč. Zaveste do zámku dverí; 10. Pred inštaláciou telesa nainštalujte uzáver -7-; 11. Kryt; 12. Magnet (len pre vozidlá s "bezkľúčový vstupný systém"); 13. Vonkajšia lišta kľučky dverí (pre vozidlá bez "bezkľúčové vstupné systémy"); 14. Demontáž snímača vonkajšej kľučky zadných dverí -G417-/-G418- pre vozidlá s "bezkľúčový vstupný systém"

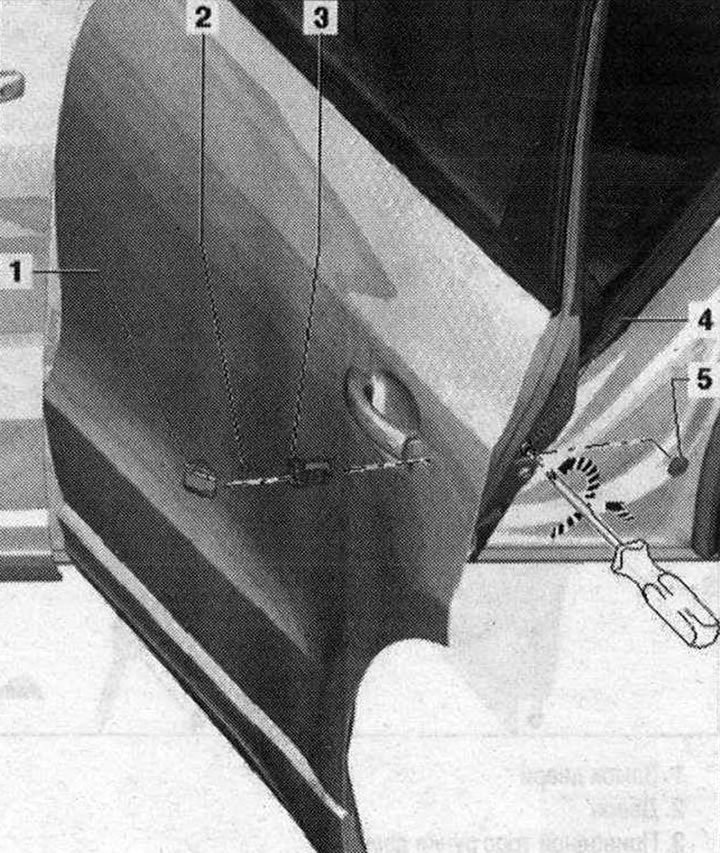

Odstránenie krytu 1. Kryt. Odstráňte z tela; 2. Magnet (len pre vozidlá s "bezkľúčový vstupný systém"); 3. Telo. Pomocou skrutkovača úplne odskrutkujte upínaciu skrutku. Stlačte montážnu konzolu pomocou skrutkovača a odstráňte kryt s krytom na boku; 4. Montážna konzola. Náhradné diely nie sú súčasťou dodávky ložiskového krúžku; 5. Prekrytie

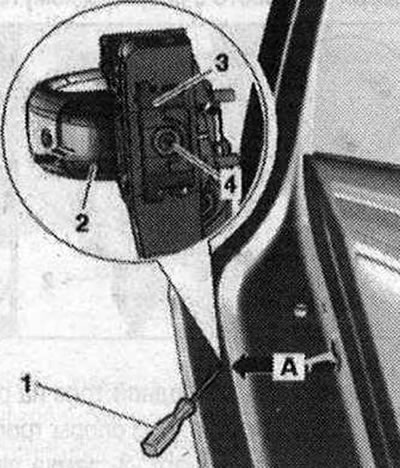

Posuňte tesnenie dvierok na jednu stranu a odstráňte ochrannú fóliu cez otvor -šípka A-. Úplne odskrutkujte upínaciu skrutku -4- pomocou skrutkovača -1-. Zatlačte montážnu konzolu -3- krytu dovnútra. Odstráňte kryt -2- z nosnej konzoly -šípka B-.
Nainštalujte v opačnom poradí.
Odstránenie krytu tela

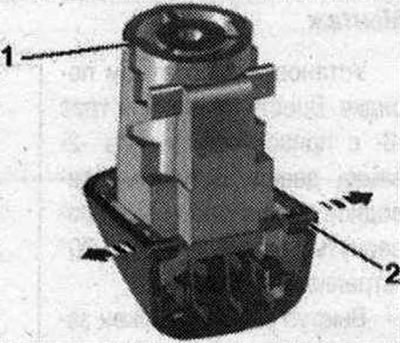

Odstránenie krytu. Uvoľnite upevňovacie konzoly -šípky- a odstráňte kryt -1- z puzdra -2-, v prípade potreby použite šidlo.
Inštalácia
Zatlačte na uzáver krytu, kým nezacvakne.
