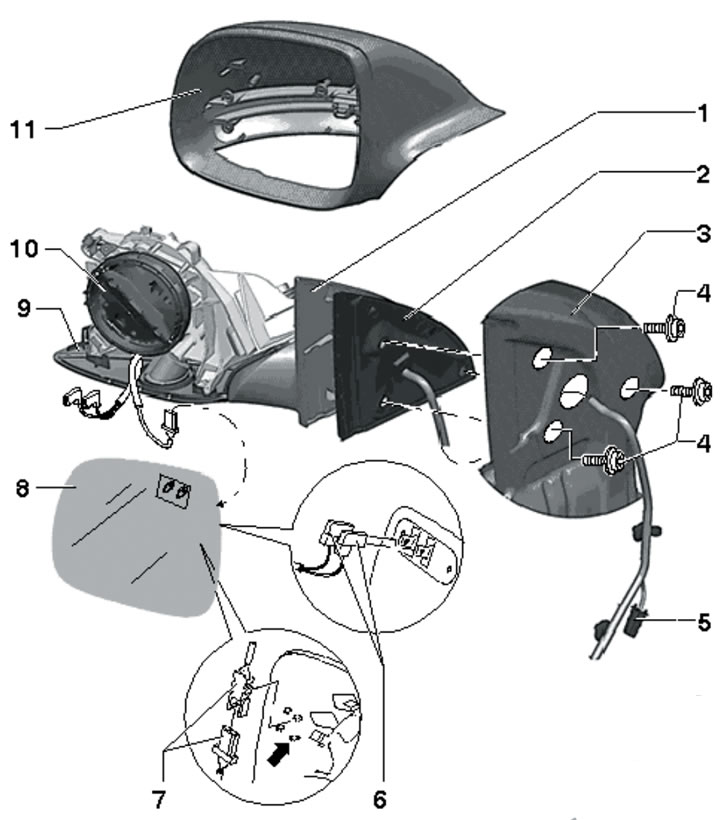

11.1. Детаљи монтаже спољашњег ретровизора:
1 - Основа огледала;
2 - Печат;
3 - Улазна врата;
4 - Вијци са подлошкама, 15 Nm;
5 - Конектор актуатора за подешавање;
6 - Конектор грејног елемента;
7 - Додатни конектор, ако постоји, је фиксиран на рефлектујућем елементу;
8 - Рефлектујући елемент;
9 - Подршка;
10 - Контролна јединица;
11 - Кућиште огледала, причвршћено стезаљкама у предњем делу носача 9.
Увек носите рукавице када рукујете рефлектујућим елементом.
2. Да бисте уклонили рефлектујући елемент, притисните га из мотора помоћу одговарајуће полуге, прво одоздо, а затим одозго. Да бисте избегли оштећење кућишта ретровизора, залепите га лепљивом траком.
3. Да бисте уклонили склоп ретровизора, уклоните облогу врата, искључите конектор ожичења ретровизора, отпустите чауру ожичења са врата и одврните вијке (4 на слици 11.1).
4. Уклањање јединице за подешавање (2 на илустрацији) је могуће након уклањања рефлектујућег елемента и одвртања завртња (стрелице).

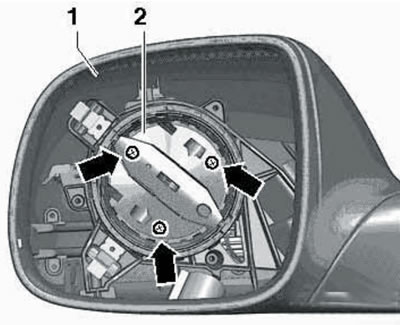

11.4. Уклањање блока за подешавање.
5. Уклањање репетитора показивача правца (2 на слици) је могуће након уклањања кућишта ретровизора (1).

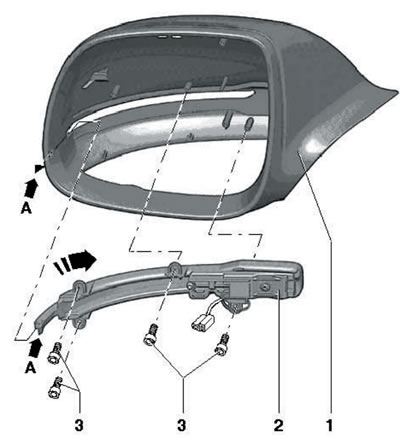

11.5. Причвршћивање репетитора показивача правца.
Отпустите вијке (3), одвојите репетитор (А) од кућишта и извуците га у смеру стрелице.
