Зняцце

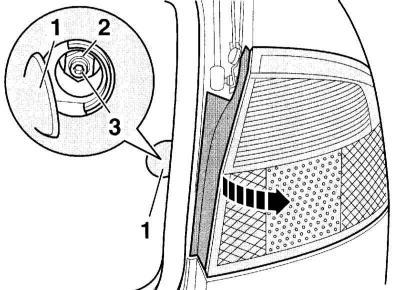

1. Адкрыйце адтуліну (1) у абліцоўванні багажніка.
2. Вывярніце шрубу (3) і адкіньце задні ліхтар вонкі, выняўшы пры гэтым з крыла шаравой палец.
3. Разлучыце раз'ём на лямпавай панэлі.
Усталяванне
1. Састыкуйце раз'ём на лямпавай панэлі.
2. Усталюйце задні ліхтар на кузаве так, каб пальцы ўціснуліся ва ўтулкі (7). Пры гэтым сочыце за правільным становішчам ушчыльнення.
- 1 — Габарытны ліхтар
- 2 — Стоп-сігнал/габарытны ліхтар
- 3 — Паказальнік павароту задні
- 4 — Ліхтар задняга ходу
- 5 — Імглісты ліхтар
- 6 — Далучальны штэкер
- 7 — Утулкі
3. Зацягніце шрубу (3) момантам 6Нм.
4. Калі неабходна, адкруціце гайку (2) і выставіце задні ліхтар так, каб забяспечыць раўнамерны зазор па стаўленні да прылеглых часткамі кузава. Гайку зацягніце момантам 12Нм.
Замена лямпаў напальвання

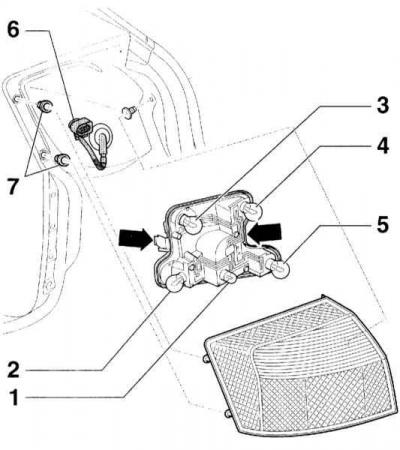

1. Сцісніце 2 стопарныя планкі (стрэлкі) і зніміце з задняга ліхтара лямпавую панэль.
- 1 — Габарытны ліхтар
- 2 — Стоп-сігнал/габарытны ліхтар
- 3 — Паказальнік павароту задні
- 4 — Ліхтар задняга ходу
- 5 — Імглісты ліхтар
- 6 — Далучальны штэкер
- 7 — Утулкі
2. Уцісніце лямпы з (1) па (5) у патроны, павярніце і выміце. Заменіце лямпы на новыя.
Папярэджанне: Калі лямпа ліхтара задняга ходу пасля замены ўсё ж не гарыць, неабходна праверыць выключальнік. Выключальнік знаходзіцца на КПП над фланцам прываднага вала.
Універсал
Зняцце

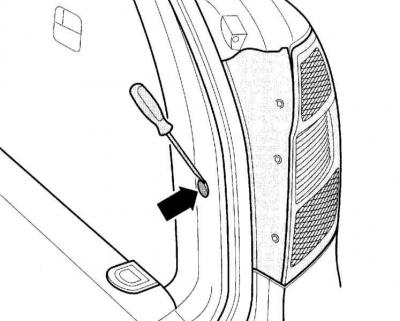

1. Адкрыйце дзверы задка і выміце з абліцоўвання заглушку.

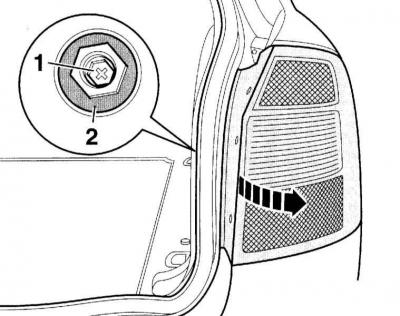

2. Вывярніце болт (1). Адкіньце задні ліхтар вонкі, выняўшы пры гэтым шаравы палец з крыла.
3. Разлучыце раз'ём лямпавай панэлі.
Усталяванне
1. Састыкуйце раз'ём лямпавай панэлі.

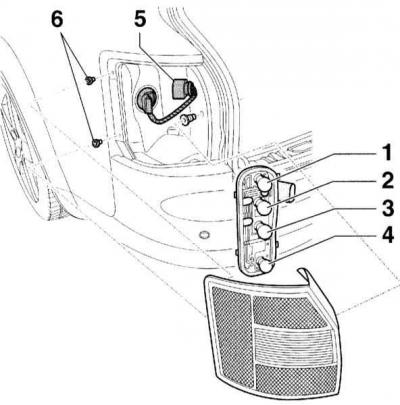

2. Усталюйце задні ліхтар на кузаве так, каб пальцы ўціснуліся ў сальнікі (6). Пры гэтым сочыце за правільным становішчам ушчыльнення.
- 1 - Імглісты ліхтар
- 2 — Паказальнік павароту задні
- 3 — Ліхтар задняга ходу
- 4 — Стоп-сігнал/габарытны агонь
- 5 — Далучальны штэкер
- 6 — Утулкі для пальцаў
3. Зацягніце шрубу (1) момантам 6Нм.
4. Калі неабходна, адкруціце гайку (2) і выставіце задні ліхтар так, каб атрымаць раўнамерны зазор па стаўленні да прылеглых элементаў кузава. Гайку зацягніце момантам 12 Нм.
Замена лямпаў напальвання

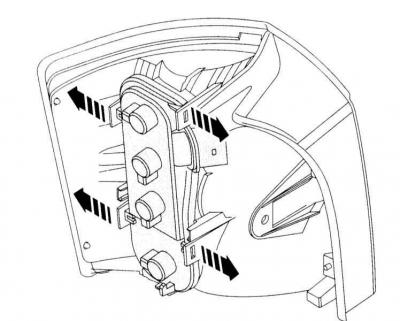

1. Націсніце на чатыры стопарныя планкі вонкі (стрэлкі на суправаджальнай ілюстрацыі) і зніміце лямпавую панэль з задняга ліхтара.
2. Уцісніце лямпы напальвання з (1) па (4) у патроны, павярніце і выміце. Заменіце лямпы на новыя.
- 1 - Імглісты ліхтар
- 2 — Паказальнік павароту задні
- 3 — Ліхтар задняга ходу
- 4 — Стоп-сігнал/габарытны агонь
- 5 — Далучальны штэкер
- 6 — Утулкі для пальцаў
Папярэджанне: Калі лямпа ліхтара задняга ходу пасля замены ўсё ж не гарыць, неабходна праверыць выключальнік. Выключальнік знаходзіцца на КПП над фланцам прываднага вала.
