Разборка двигателя имеет примерно одинаковую последовательность для всех изучаемых двигателей и выполняется в следующем порядке. Если с автомобиля был снят силовой агрегат, то перед разборкой двигателя нужно снять стартер, коробку передач с картером сцепления и сцепление.
Снять приборы системы зажигания (распределитель или датчик-распределитель зажигания, его привод, провода высокого напряжения, свечи) и генератор.
Отсоединить шланги систем питания и охлаждения двигателя, снять бензонасос, карбюратор, вентилятор, жидкостный насос, термостат.
Снять указатель уровня масла и трубку, в которую он вставлен, снять масляный фильтр.
Снять с носка коленчатого вала шкив привода генератора, для чего заблокировать маховик фиксирующим штифтом и отвернуть болт крепления шкива.
Отвернуть переднюю крышку и, отсоединив механизмы натяжения, снять зубчатый ремень или цепь привода механизма газораспределения.
Снять впускной и выпускной газопроводы, крышку головки и головку цилиндров с прокладками.
Перевернуть двигатель картером вверх и снять масляный картер с прокладкой, масляный насос и маслоприемник.
Снять крышки шатунов, отвернув гайки болтов их крепления, и аккуратно, чтобы не повредить зеркало (рабочую поверхность) цилиндров, вынуть шатуны с поршнями через цилиндры и пометить крышки шатунов с шатунами для последующей правильной их сборки.
У двигателей со съемными гильзами (УЗАМ-331, -412) поршни с шатунами выталкиваются из блока вместе с гильзами, а затем вынимаются из гильз через нижнюю часть гильзы, что позволяет не протаскивать шатун через гильзу и избежать возможных царапин на ее поверхности. Если вынуть поршень с шатуном вместе с гильзой не удается, то сначала вынимают поршень с шатуном через гильзу, а затем вынимают гильзу с использованием съемника. Если снимать гильзы не требуется, то производится их фиксация в блоке при помощи втулок-зажимов (рис. 204), а поршни с шатунами вынимаются, как обычно, через цилиндры. Если гильзы не зафиксировать, то при снятии-установке поршней они могут стронуться с места и при этом неизбежно будет нарушено их уплотнение в блоке.
Рис. 204. Закрепление гильз втулками-зажимами
Снять крышки коренных подшипников вместе с нижними вкладышами, снять коленчатый вал, а затем верхние вкладыши коренных подшипников и упорные полукольца осевой фиксации коленчатого вала.
Выпрессовать подшипник первичного вала коробки передач из коленчатого вала, используя для этого специальный винтовой или ударный съемник (рис. 205).

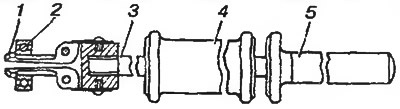

Рис. 205. Съемник для выпрессовки подшипника из коленчатого вала: 1 - захват; 2 - подшипник; 3 - шпилька; 4 - боек; 5 - ручка
Разобрать детали шатунно-поршневой группы: снять поршневые кольца при помощи специального приспособления (рис. 206), усики которого нужно ввести в зазор замка снимаемого кольца и, сжимая рукоятки съемника, разжать кольцо и снять его с поршня.
Рис. 206. Снятие поршневых колец с поршня съемником
Удалить из канавок бобышек поршня стопорные кольца и выпрессовать поршневой палец при помощи пресса с оправкой или специального винтового съемника (рис. 207) либо выколотить поршневой палец ударами молотка через латунную оправку с предварительным нагревом поршня в воде до 60...85°C (кроме двигателей ВАЗ, на которых нагрев поршней не производится). Если детали шатунно-поршневой группы мало изношены и могут быть повторно использованы, их необходимо пометить и установить при последующей сборке на свои прежние места.

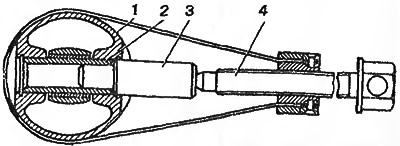

Рис. 207. Выпрес-совка поршневого пальца из поршня съемником: 1 - поршень; 2 - поршневой палец; 3 - оправка; 4 - болт
