На рисунке 2.68 показана схема простейшего устройства, реализующего такой режим.
Во время положительного полупериода на базе составного транзистора появляется открывающее напряжение, которое устанавливается резисторами R1 и R2. Транзистор открывается и через него на аккумулятор поступает зарядный ток. Величина этого тока зависит от степени открывания VT1, а значит от положения движка R2. Зарядный ток, протекающий через батарею измеряется амперметром РА1. С переходом сетевого напряжения через нуль транзистор VT1 закрывается, и в течении отрицательной полуволны сетевого напряжения происходит разрядка аккумулятора через мощный резистор R3.
Вольтметр PV1 служит для наблюдения за напряжением на аккумуляторе.
Нельзя допускать чтобы оно было больше 14 В. Если аккумулятор сильно засульфатизирован, его внутреннее сопротивление будет велико, и даже при небольшом токе зарядки на нем будет падать повышенное напряжение (16—17 В), этого допускать нельзя, и на первом этапе "реанимации" нужно резистором R2 установить такой ток, при котором напряжение на аккумуляторе будет не больше 14—14,5 вольт, а затем, через 15—30 минут, постепенно увеличивать ток наблюдая чтобы напряжение не превышало 14 вольт.
При этом нужно следить за тем чтобы электролит не закипал (снять крышки с банок, и если будет видно активное пузырение, уменьшить ток до такого уровня чтобы его не было).

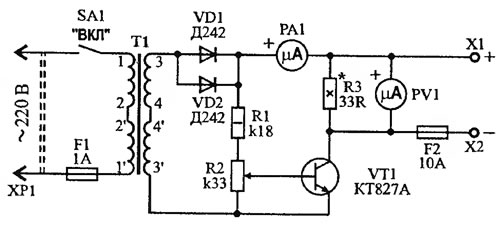

Рис. 2.68. Принципиальная схема зарядного устройства
Детали
В качестве основы для трансформатора используется силовой трансформатор ТС200 (можно и ТС180) от ламповых телевизоров. Нужно удалить все его вторичные обмотки, затем намотать новые - две обмотки по 40 витков (на разных катушках трансформатора). А затем соединить их так же как соединены сетевые обмотки.
Максимальный ток, который выдает это устройство, до 15 А, при необходимости ускоренной зарядки аккумулятора, можно устанавливать ток 10—12 А.
Амперметр Pl - на ток до 3—5 А, но его шкалу нужно переградуировать, потому что его показания будут в 2,5 раза занижены, то есть если амперметр показывает 3 А, то на самом деле это 7,5 А.
Вольтметр любой постоянного тока. Показания вольтметра корректировать не нужно, но они будут реальными только при подключенном аккумуляторе.
Диоды Д242 можно заменить любыми другими диодами на ток не ниже 10 А, например КД213 или Д243.
Для диодов в качестве радиатора можно использовать металлический кронштейн площадью не менее 50 см, который укрепить внутри корпуса на изоляционных стойках, чтобы он не имел контакта с корпусом устройства.
Транзистор КТ827 можно заменить на КТ825, но при этом изменить полярность подключения диодов, РА1, PV1 и аккумулятора (см. рис. 2.69).
Рис. 2.69. Принципиальная схема зарядного устройства (вариант 2)
В качестве радиатора для транзистора можно использовать металлический корпус устройства, но при этом не соединять его с другими цепями, либо изолировать транзистор диэлектрической прокладкой.
