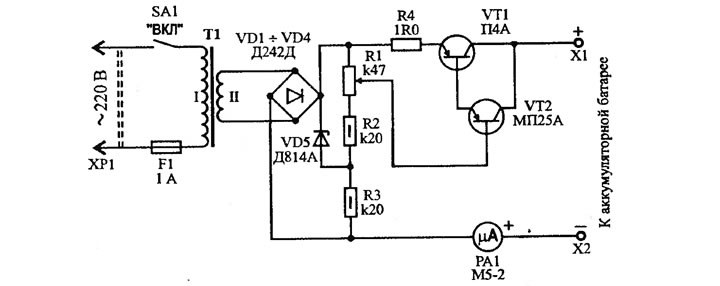

Рис. 2.67. Принципиальная схема зарядного устройства
Ток заряда плавно регулируется в пределах 0—2 А.
Регулирование зарядного тока производят переменным резистором R1.
Стабилизатор собран на составном транзисторе VT1, VT2.
Стабилитрон VD5 фиксирует напряжение между базой и эмиттером составного транзистора, в результате чего транзистор VT1, соединенный последовательно с нагрузкой, поддерживает практически постоянный ток заряда, независимо от изменения Э.Д.С. батареи в процессе заряда.
Зарядное устройство представляет собой генератор тока с большим внутренним сопротивлением, поэтому оно не боится коротких замыканий. С резистора R4 снимается напряжение обратной связи по току, ограничивающее ток через транзистор VT1 при коротком замыкании цепи нагрузки.
Трансформатор Т1 выполнен на нормализованном тороидальном магнитопроводе из стали Э- 330 типоразмера МТ-40, площадь сечения которого составляет 4,15 см2.
Первичная обмотка трансформатора содержит 1360 витков провода ПЭВ-2 0,51.
Вторичная -100 витков ПЭВ-2 1,25.
Все элементы размещены на алюминиевом шасси, которое является одновременно радиатором для мощного транзистора VT1.
