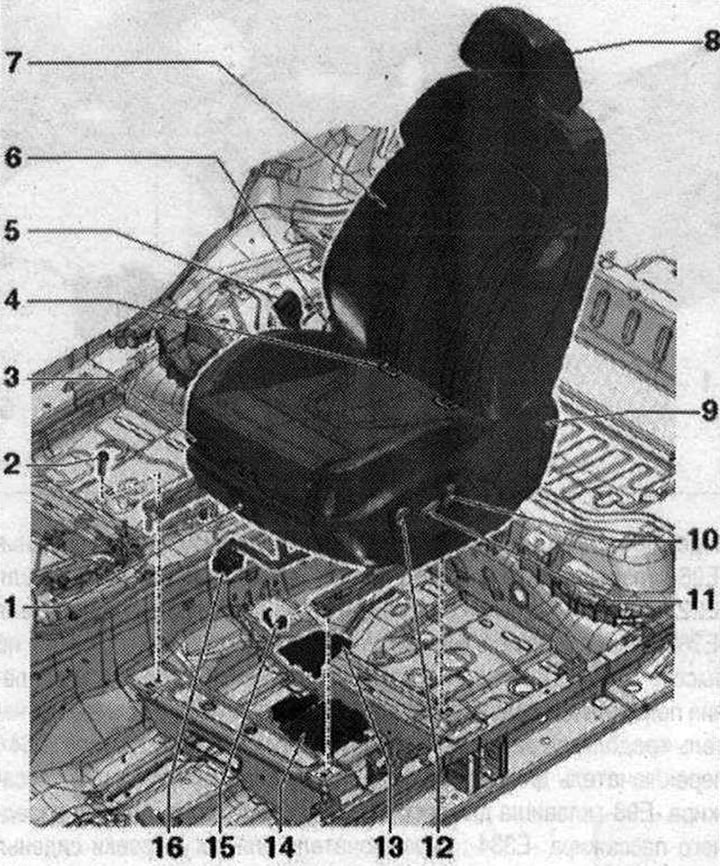

Указание. Приведено описание деталей и узлов сиденья водителя, для сиденья переднего пассажира оно аналогично, монтаж доп. деталей выполнен зеркально. Для большей наглядности четырехходовой поясничный подпор и напольное покрытие на рисунке не изображены.
1. Вещевой отсек; 2. Болт. 4 шт. 50 Н·м; 3. Регулировка сиденья по глубине; 4. Крепления детского сиденья ISOFIX (только для сиденья переднего пассажира); 5. Замок ремня; 6. Накладка со стороны туннеля; 7. Переднее спортивное сиденье (электрорегулировка); 8. Подголовник; 9. Накладка со стороны порога; 10. Рычаг для регулировки спинки; 11. Рычаг; 12. Рычаг поясничного подпора; 13. Накладка модуля соединений; 14. Штекерная колодка; 15. Накладка для направляющей сиденья. 4 шт.; 16. Эл. разъем с гофрированной трубкой для модульной прокладки проводов;
