Размеры эмблемы
На поверхностях склеивания на кузове не должно быть пыли и смазки. Очистить поверхности склеивания чистящим средством «D 009 401 04». Нагреть поверхности склеивания промышленным феном прибл. до 40°C. После сборки прижать эмблему роликом.

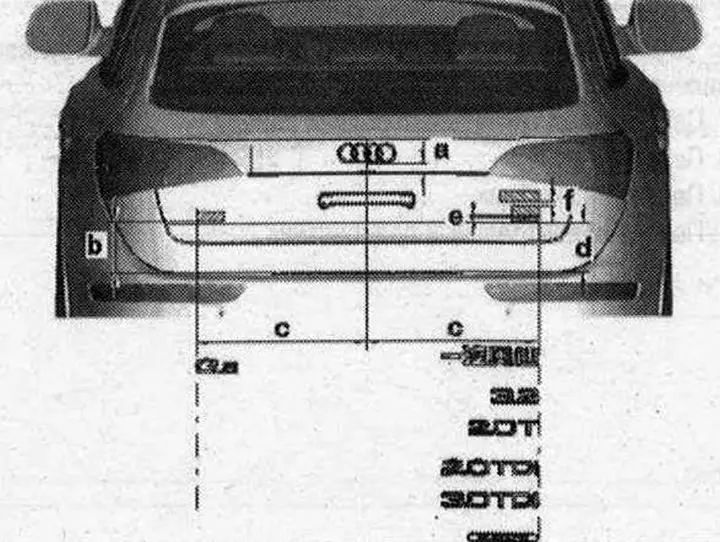

Крышка багажника
В зависимости от размеров эмблему необходимо плотно прижать к кузову.
Размер «а» = 18 мм. Размер «b» = 176 мм. Размер «c» = 540 мм. Размер «d» = 190 мм. Размер «e» = 4 мм

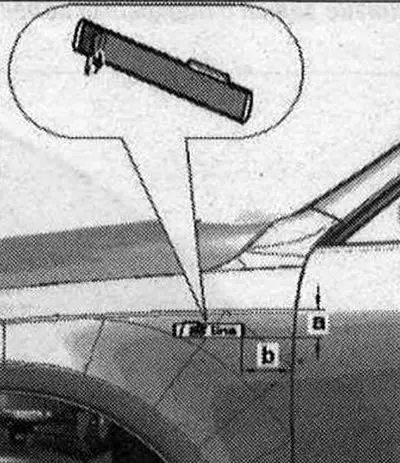

Крыло
Размер "а" = 85 мм. Размер "b"= 35 мм
