Снятие и установка выключателей (Audi A6 C4)

Выключатель замка зажигания/ замка рулевой колонки

Смотрите подраздел 11.6.3.

Комбинированные выключатели на рулевой колонке

Снятие

1. Снимите рулевое колесо.

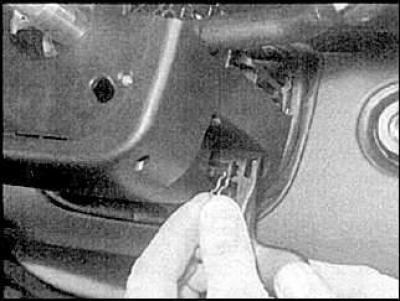

2. Снимите крепежный зажим и рычаг.

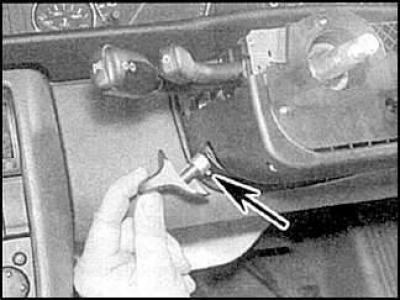

3. Открутите винт (указан стрелкой) и снимите рычаг.

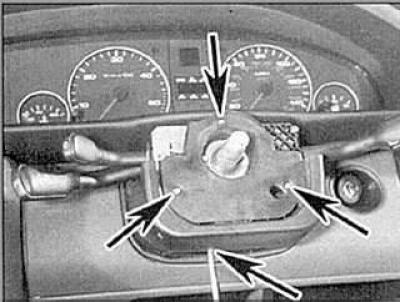

4. На моделях Audi A6 открутите крепежные винты и снимите кожух.

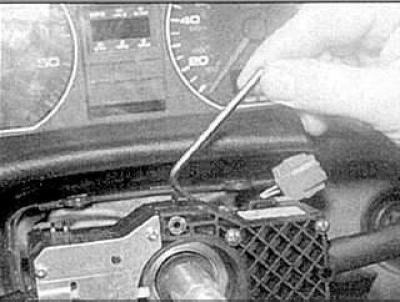

5. Открутите крепежный винт.

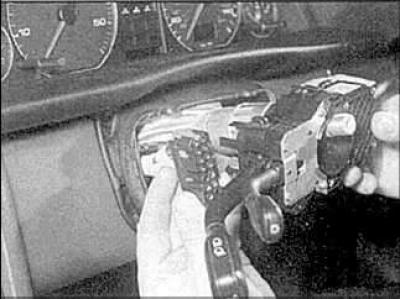

6. Отсоедините разъемы подключения и снимите выключатели.

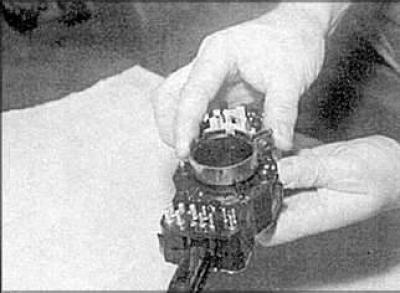

7. Для снятия элементов выключателя снимите зажим.

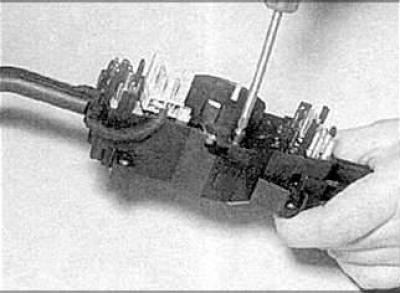

8. Открутите крепежные винты.

Установка

Установка проводится в обратном порядке снятия.

Выключатели на панели приборов

Снятие

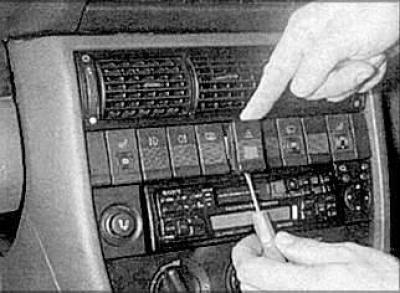

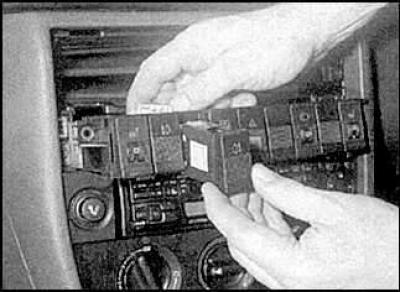

1. Подцепите выключатель и снимите его, отсоединив разъем подключения.

2. Если необходимо, снимите панель выключателей и затем снимите выключатель.

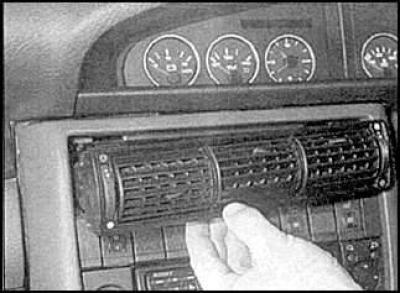

3. Если длины провода недостаточно, снимите решетку.

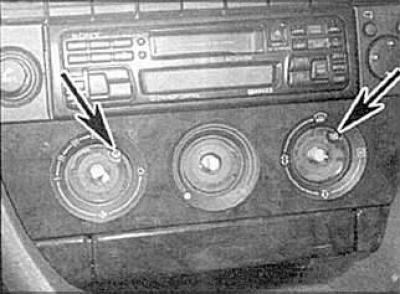

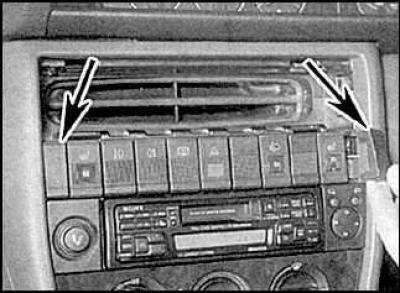

4. Снимите заглушки (указаны стрелками).

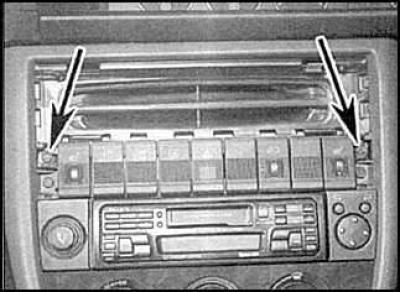

5. Открутите крепежные винты (указаны стрелками).

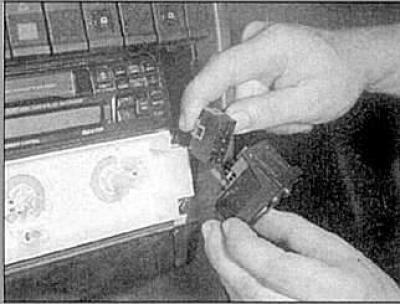

6. Отсоедините разъем подключения и снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Регулятор зеркал заднего вида

Снятие

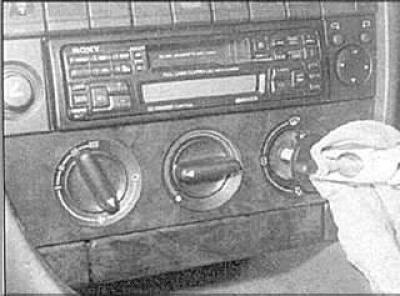

1. Снимите ручки.





2. Открутите крепежные винты (указаны стрелками) и снимите панель.



3. Открутите крепежные винты.



4. Снимите выключатель и отсоедините разъем подключения.

Установка

Установка проводится в обратном порядке снятия.

Выключатели стеклоподъемников на двери водителя

Снятие

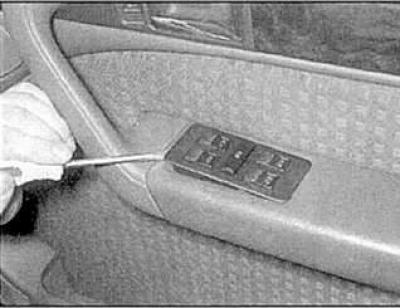

1. Снимите панель выключателей.

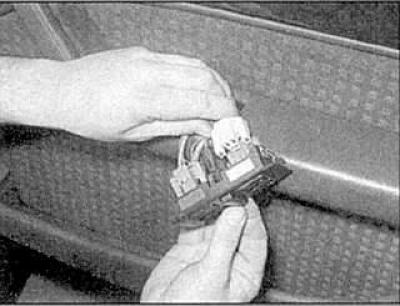

2. Отсоедините разъемы подключения.

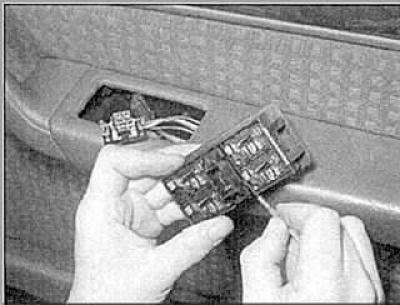

3. Снимите выключатели.

Установка

Установка проводится в обратном порядке снятия.

Выключатель центрального замка на двери водителя

Снятие

Снимите ручку с двери. Снимите маленькую панель отделки, отсоедините разъем подключения и снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Выключатель стеклоподъемника на задней двери

Снятие

Снимите панель отделки. Отсоедините разъем подключения, освоболите крепежные зажимы и снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Выключатель стеклоподъемника на двери пассажира

Снятие

Снимите ручку с двери. Снимите маленькую панель отделки, отсоедините разъем подключения и снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Выключатель электропривода верхнего люка

Снятие

1. Снимите панель отделки и отсоедините разъемы подключения.

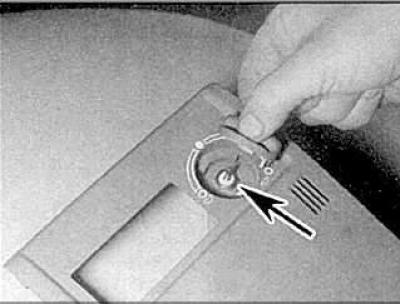

2. Снимите ручку и открутите крепежную гайку (указана стрелкой).



3. Снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

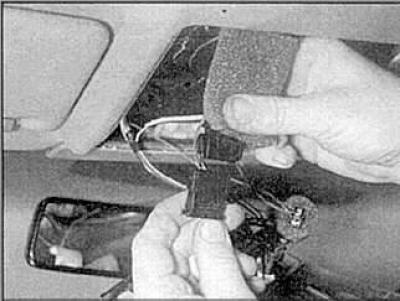

Выключатель лампочек освещения салона

Снятие

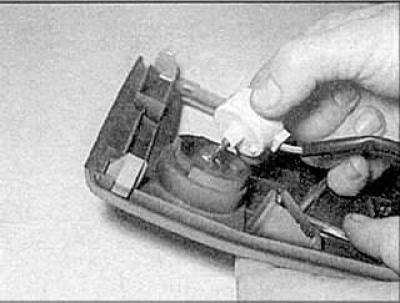

1. Снимите чехол.



2. Открутите крепежный винт.



3. Снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Выключатель огней стоп-сигнала

Смотрите подраздел 10.21.

Выключатель на рычаге ручного тормоза

Снятие

1. Снимите заднюю секцию центральной консоли.

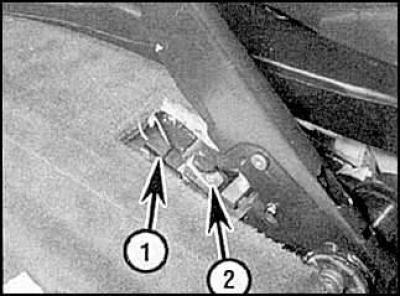

2. Отсоедините разъем подключения (1), открутите кррепежный винт (2) и снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Выключатель электропривода переднего сиденья

Снятие

Снимите панель отделки. Открутите крепежные винты и снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Выключатели программируемого положения переднего сиденья/ зеркала заднего вида

Снятие

Подцепите край панели выключателей и снимите панель. Отсоедините разъем подключения.

Установка

Установка проводится в обратном порядке снятия.

Выключатели обогревателей заднего сиденья

Снятие

1. Снимите зажигалку и воздушный патрубок.

2. Снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.

Выключатель лампочки освещения багажника

Снятие

Снимите замок багажника, освободите крепежный зажим и снимите выключатель.

Установка

Установка проводится в обратном порядке снятия.
