Электросхема вентиляторя обдува радиатора
(Audi 80 Б4)
Главная
Ауди 80
Б4
(1991-1996)
Электрооборудование
Электрические схемы
0

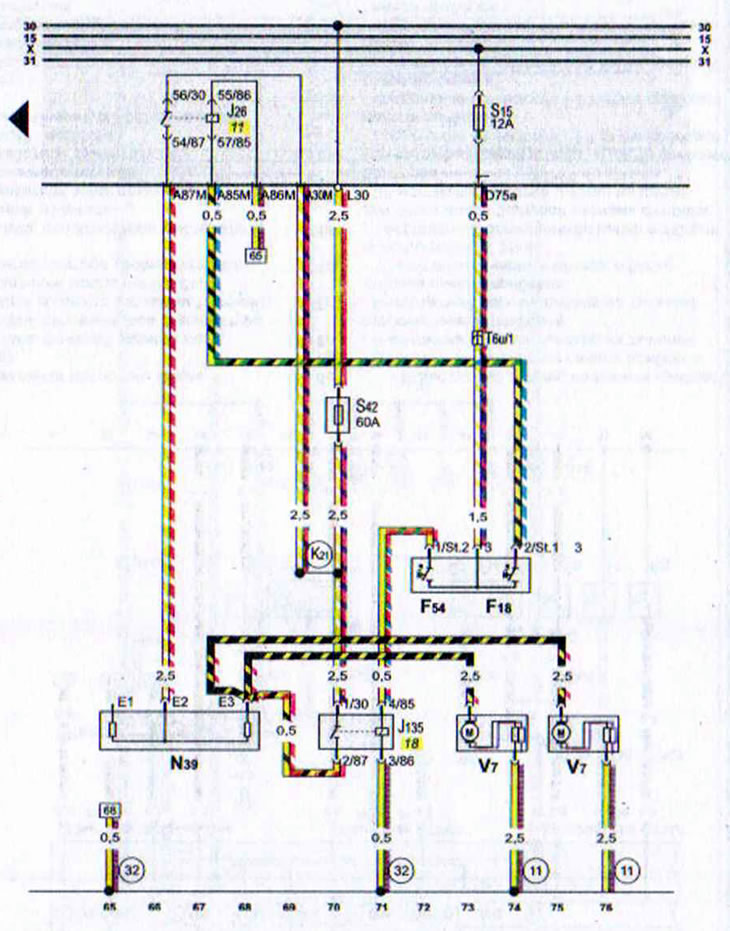

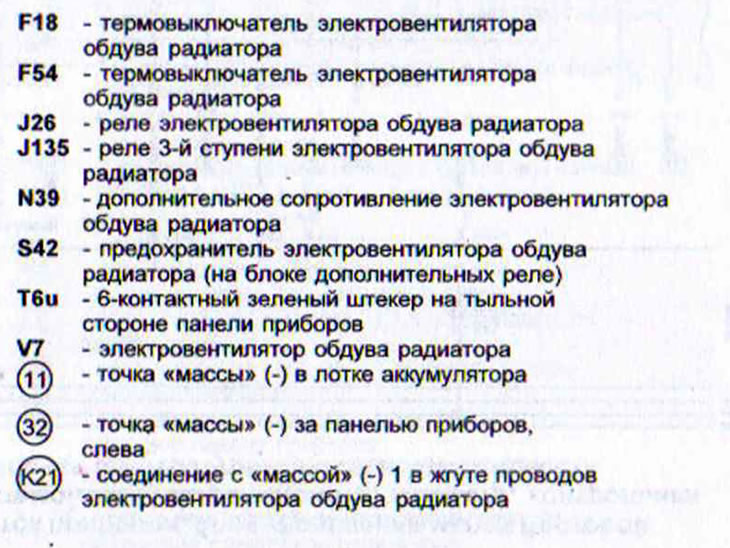

Вентилятор обдува радиатора (AUDI 80 с дизельным двигателем TDI объёмом мощностью 66 кВт)
