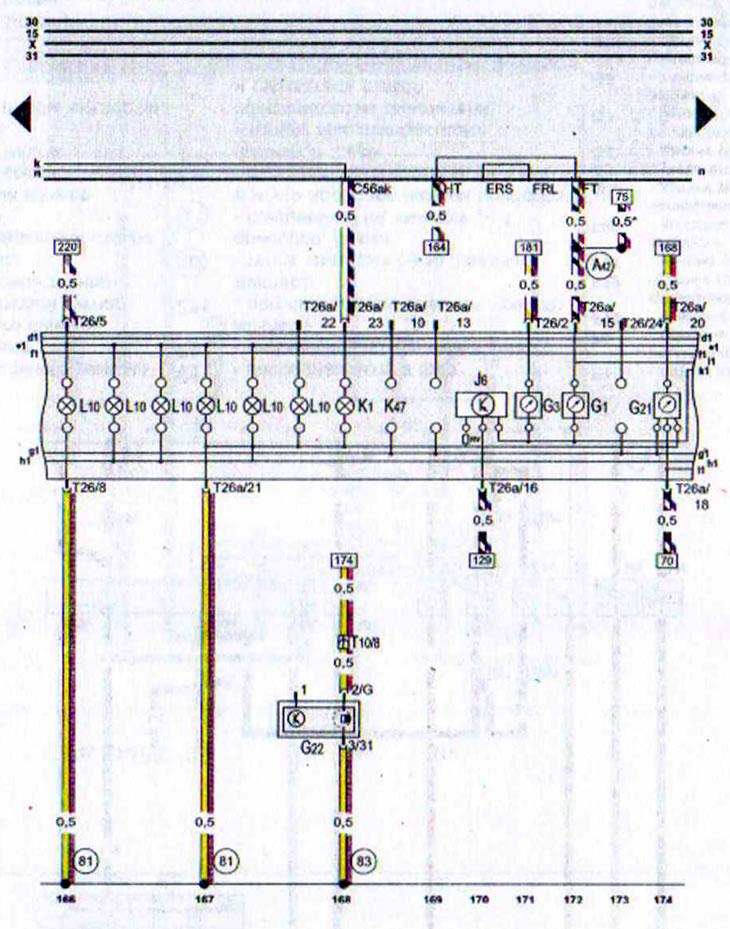

Электросхема щитка приборов, стабилизатора напряжения, указателя температуры охлаждающей жидкости (Audi 80 Б4)

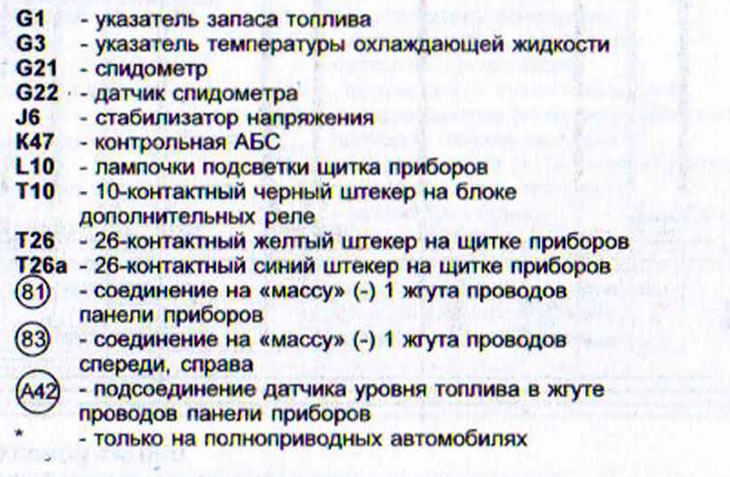

Щиток приборов, стабилизатор напряжения, указатель температуры охлаждающей жидкости, указатель запаса топлива, спидометр (AUDI 80 с дизельным двигателем TDI объёмом мощностью 66 кВт)
