Электросхема аккумулятора, стартера, генератора
(Audi 80 Б4)
Главная
Ауди 80
Б4
(1991-1996)
Электрооборудование
Электрические схемы
0

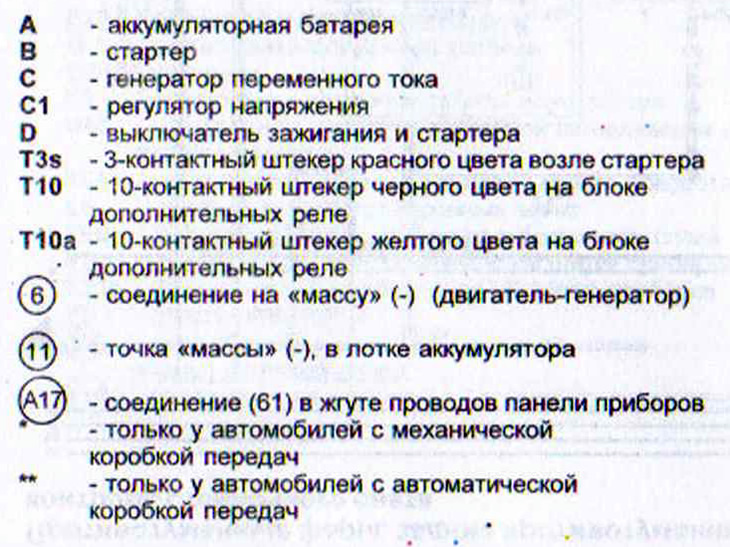

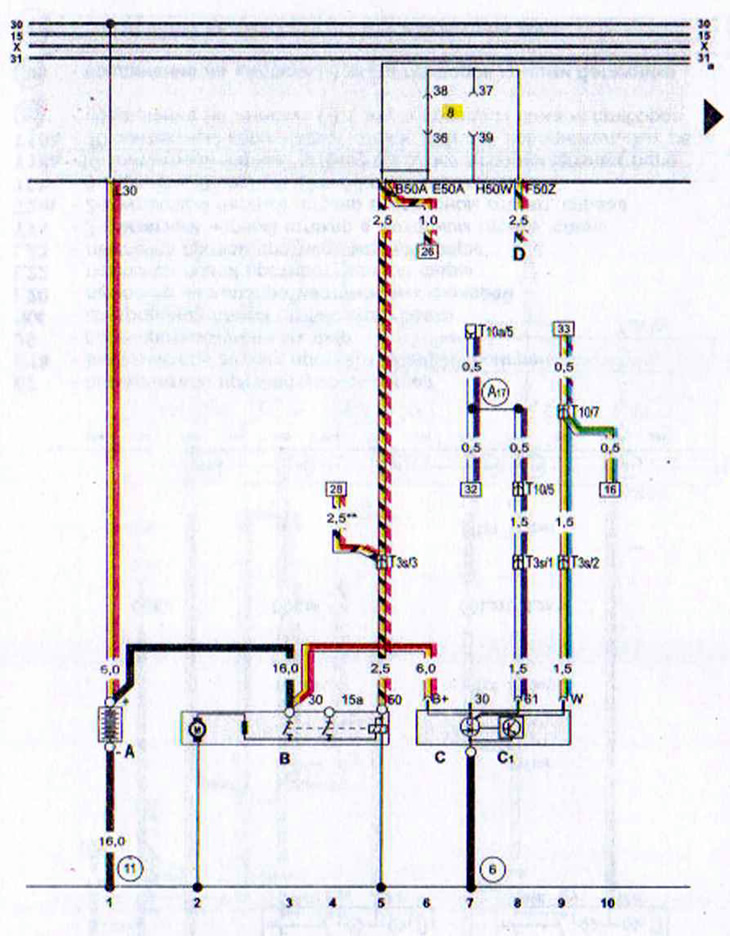

Аккумулятор, стартер, генератор (AUDI 80 с дизельным двигателем TD мощностью 55 кВт выпуска до 6/92)
