Электросхема щитка приборов, блока управления бортовой системой контроля и другое (Audi 80 B4)

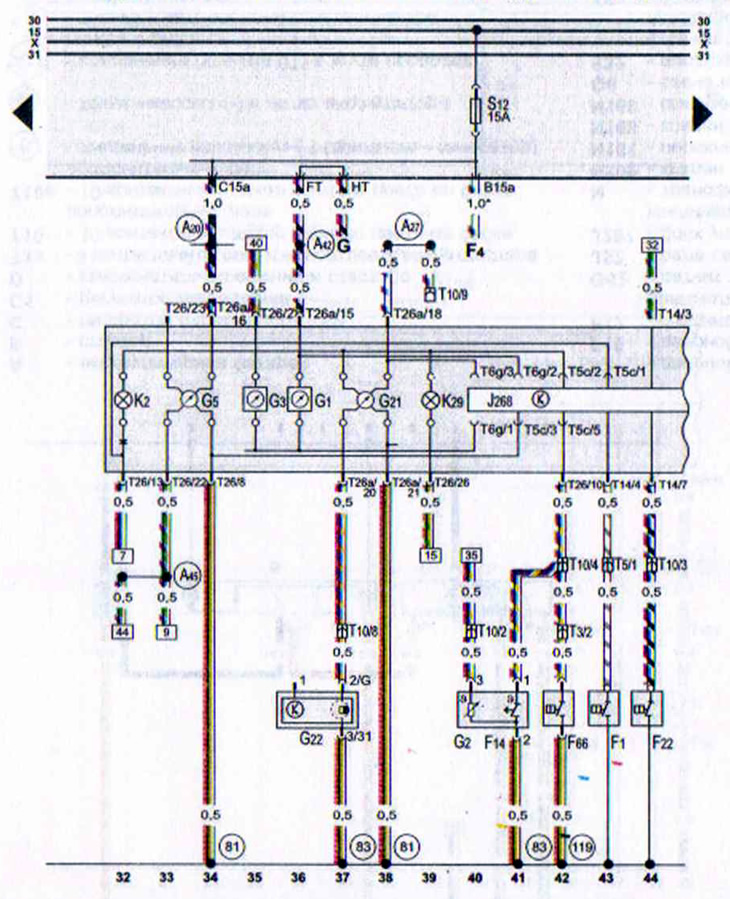

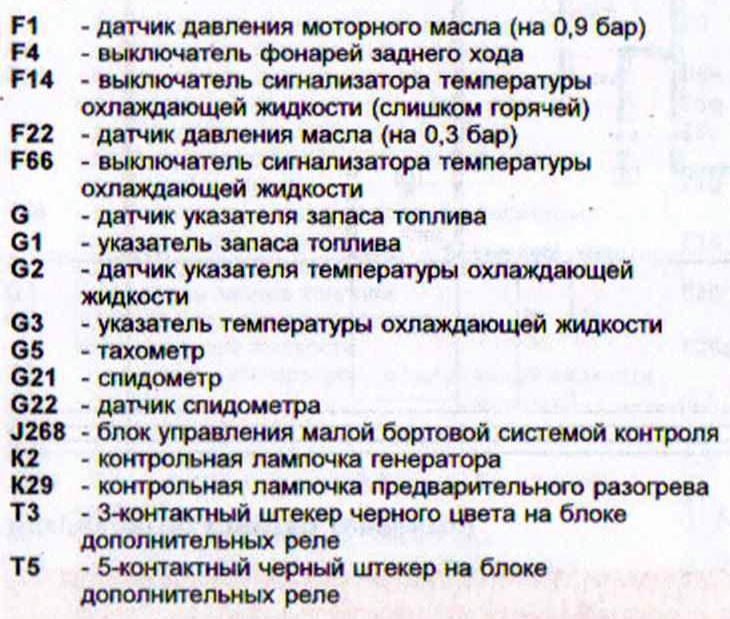

Щиток приборов, блок управления бортовой системой контроля, спидометр, тахометр, контрольная лампочка температуры охлаждающей жидкости (AUDI 80 с дизельным двигателем TD мощностью 55 кВт выпуска до 6/92)
