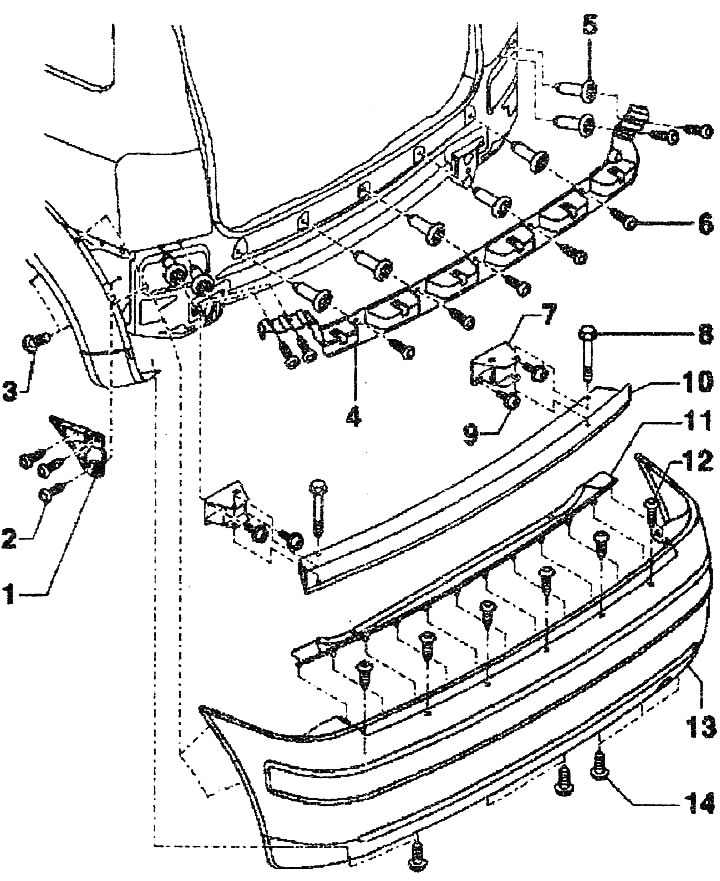

1. Направляющий профиль
2. Болт, 2 Нм
3. Саморез, 1,5 Нм
4. Профиль усилителя. Перед снятием демонтировать крышку бампера. Полностью отвернуть болты и снять профиль
5. Торцовая гайка. Вставлена в кузов
6. Саморез
7. Кронштейн, 1,5 Нм
8. Болт с шестигранной головкой, 23 Нм
9. Комбинированный болт, 23 Нм
10. Поперечина. Перед снятием демонтировать крышку бампера. Отвернуть болты с шестигранной головкой и вынуть поперечину из кронштейна
11. Накладка. Слегка вдавить накладку в закраину кузова и отсоединить накладку от фиксаторов. Отсоединить накладку слева и справа и снять ее
12. Саморез, 2 Нм
13. Крышка. Снять подкрылок в задней части. Отвернуть болты под подкрылком. А также болты в нижней части. Отсоединить накладку от крышки бампера. Вынуть крышку сбоку из направляющего профиля и снять крышку с а/м по направлению назад. При установке фиксаторы направляющего профиля должны защелкнуться в крышке
14. Саморез, 1,5 Нм
