Лампы - снятие
Audi 80 B3, бензин. Электрооборудование. Оборудование и приборы

Главная > Ауди 80 > Б3, бензин > Электрооборудование > Оборудование и приборы > Лампы - снятие
            0
Замечание: Лампы накаливания всегда должны заменяться на идентичный тип и характеристики, данные в Спецификациях.

Передний габаритный фонарь



1. Снимите пластиковое покрытие на задней части фары (руководствуйтесь Главой 17, если необходимо).

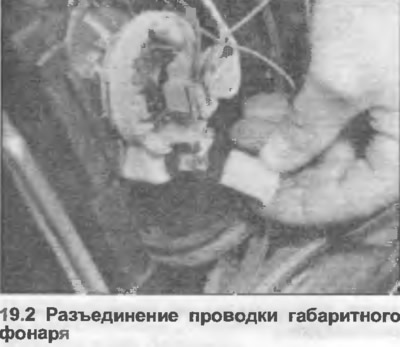

2. Отсоедините проводку (где оборудовано) (фото).

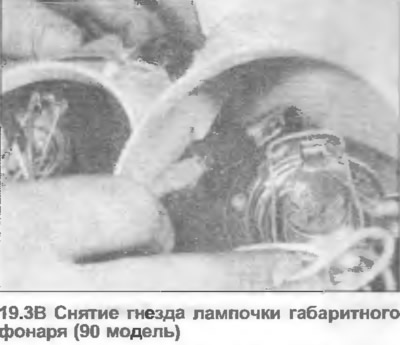

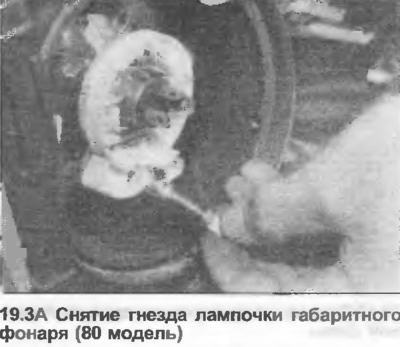

3. Извлеките гнездо лампочки из отражателя (фото).

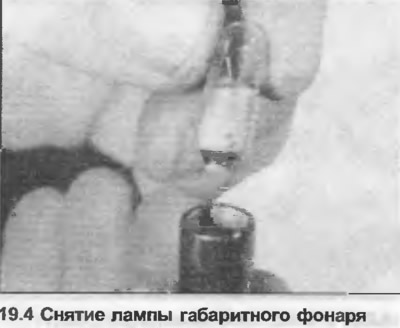

4. Для снятия нажмите и поверните лампу накаливания.




5. Установка производится в обратной последовательности.

Передние указатели поворота (80 модель)

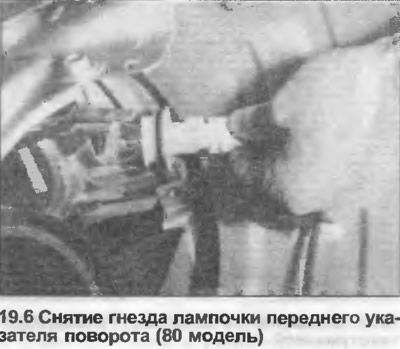

6. Поверните против часовой стрелки гнездо лампочки на задней части лампы и снимите ее (фото).

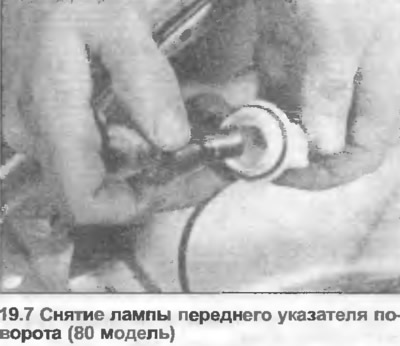

7. Для снятия нажмите и поверните лампу накаливания (фото).



8. Установка производится в обратной последовательности.


Передние указатели поворота (модели 90 и Coupe)

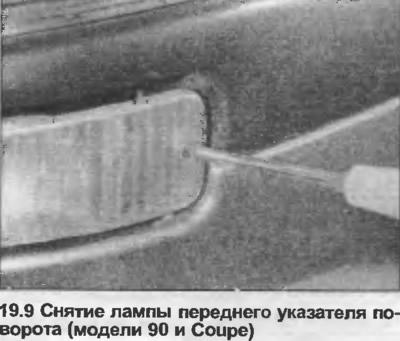

9. Открутите винт и достаньте лампу переднего указателя поворота (фото).

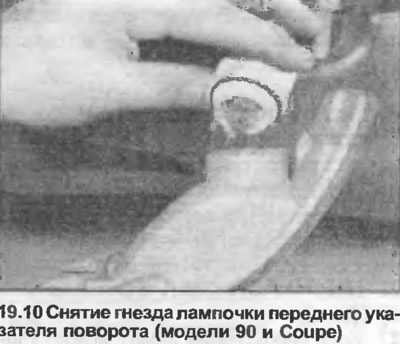

10. Поверните гнездо лампочки против часовой стрелки и снимите его вместе с лампой (фото).

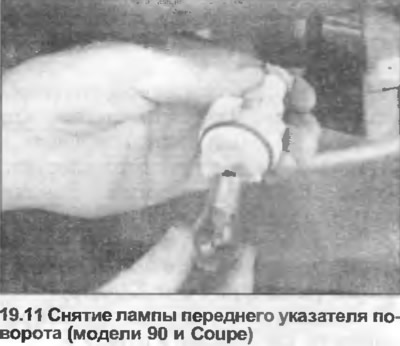

11. Для снятия нажмите и поверните лампу накаливания (фото).



12. Установка производится в обратной последовательности.


Передняя противотуманная фара (80 модель)





13. Отверткой снимите пластиковую рамку.

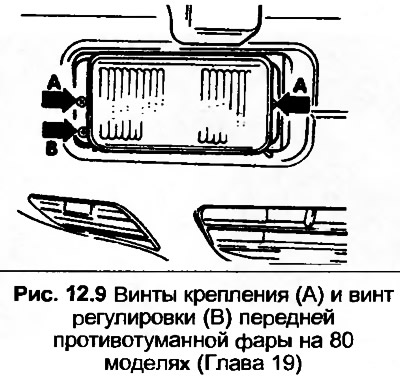

14. Открутите винты и достаньте противотуманную фару.

15. Отсоедините провод, затем отсоедините пружинную скобу и снимите лампу накаливания.

16. Сборка производится в обратной последовательности, удостоверьтесь, что выступы на лампе правильно вошли в отражатель, и наконец отрегулируйте лампу. Процедура аналогична описанной в Главе 18.

Передняя противотуманная фара (модели 90 и Coupe)



17. Снимите лампу переднего указателя поворота, как описано в пункте 9.

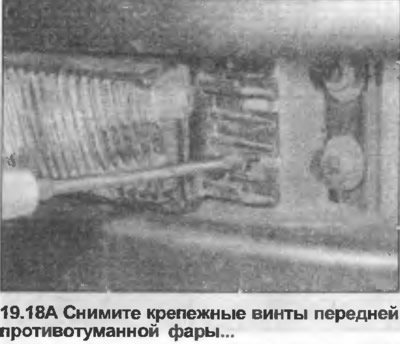

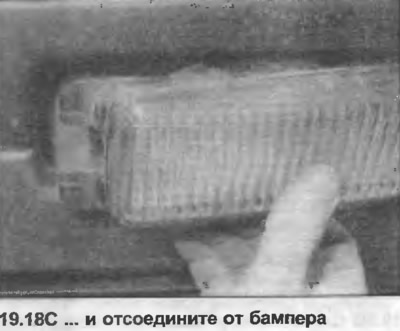

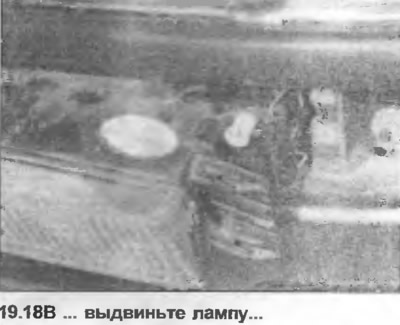

18. Открутите два крепежных винта, выдвиньте лампу и отсоедините ее от бампера (фото).

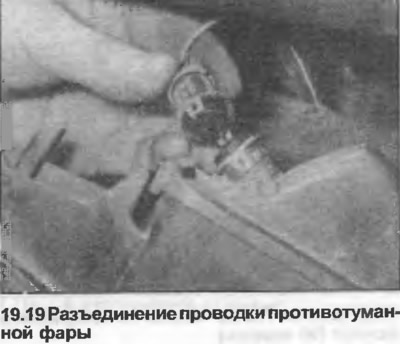

19. Отсоедините проводку (фото).

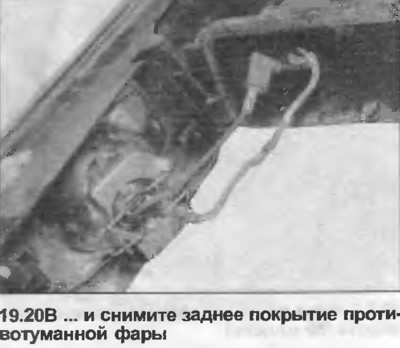

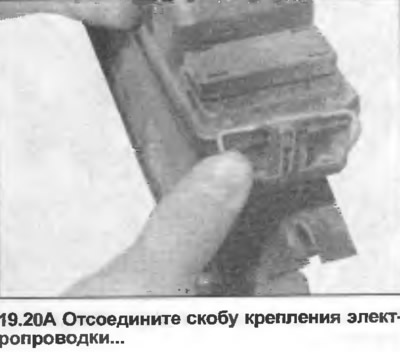

20. Отсоедините скобу крепления электропроводки, снимите покрытие с задней части лампы (фото).

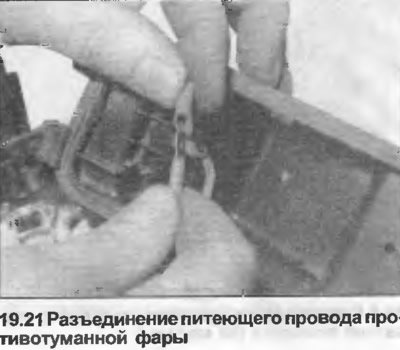

21. Отсоедините проводку к лампе накаливания (фото).

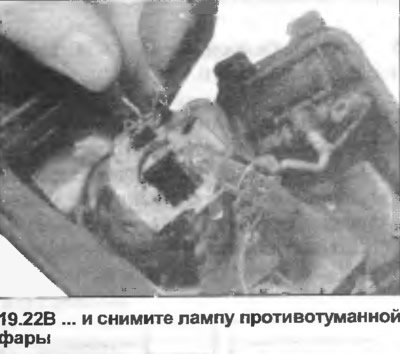

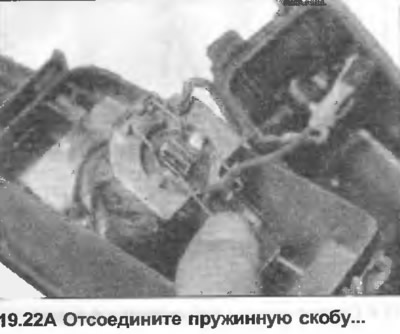

22. Отсоедините пружинную скобу, снимите лампу накаливания с отражателя (фото).





23. Установка производится в обратной последовательности, удостоверьтесь, что лампа накаливания правильно вставлена в отражатель.

Задний блок ламп - крышка багажника (Седан)

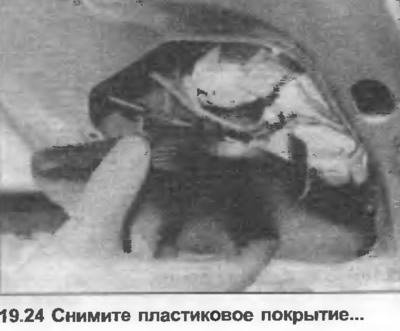

24. Откройте крышку багажника, снимите пластиковое покрытие (фото).

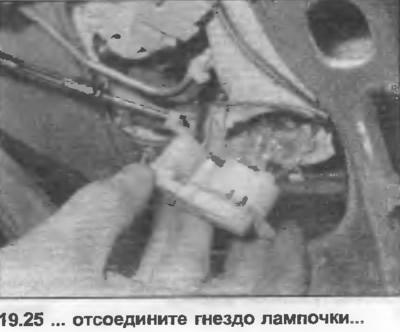

25. Поверните соответствующее гнездо лампочки против часовой стрелки, снимите его вместе с лампой (фото).

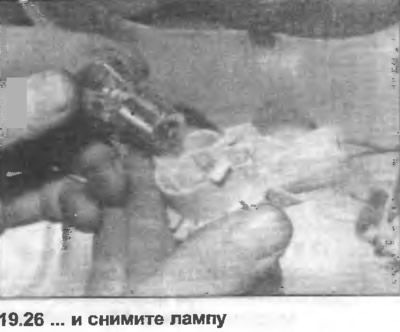

26. Нажмите, поверните и снимите лампу (фото).

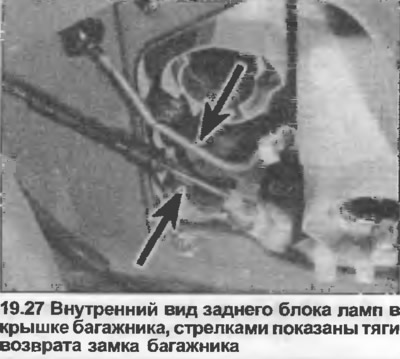

27. Если необходимо, лампу можно удалить, открутив крепежную гайку. На правой стороне также необходимо отсоединить тяги возврата замка багажника (фото).



28. Установка производится в обратной последовательности.

Задний блок ламп - заднее крыло (Седан)

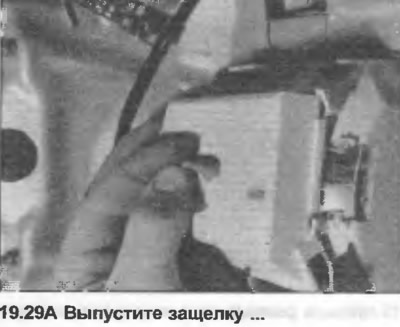

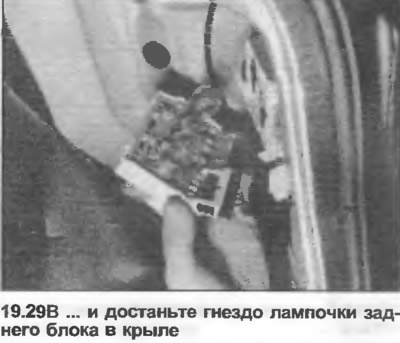

29. Откройте крышку багажника, затем выпустите защелку и достаньте гнездо лампочки (фото).

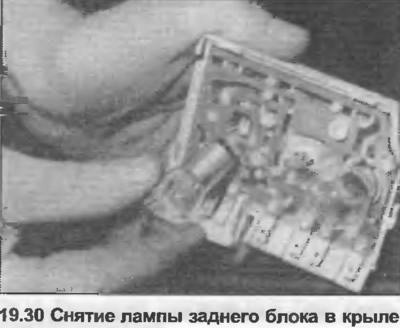

30. Нажмите, поверните и снимите лампу накаливания (фото).

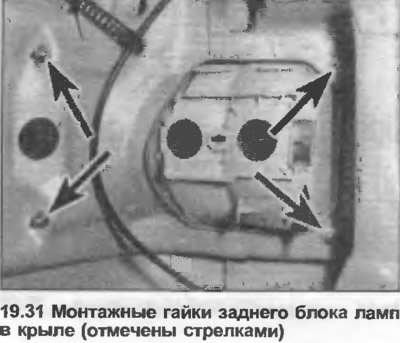

31. Если необходимо, лампу можно удалить, откручивая гайки (фото).



32. Установка производится в обратной последовательности.

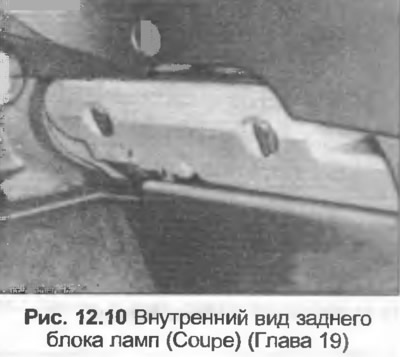

Задний блок ламп (Coupe)





33. Откройте крышку багажника, затем выпустите защелку и достаньте гнездо лампочки.

34. Нажмите, поверните и снимите лампу накаливания.

35. Установка производится в обратной последовательности

Подсветка номерного знака



36. Откройте крышку багажника или заднюю дверь.

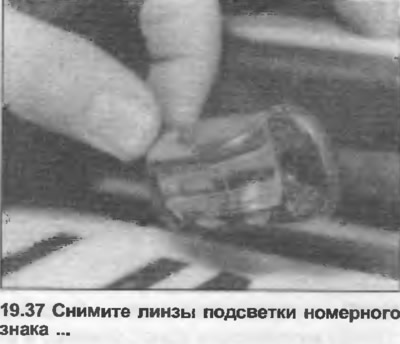

37. Открутите винты, снимите линзу, отмечая ее ориентацию (фото).

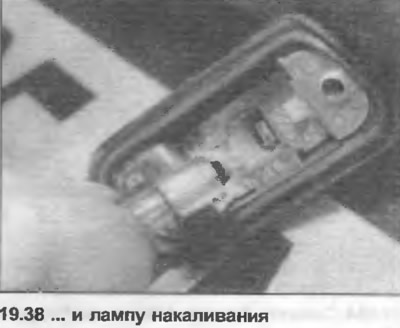

38. Нажмите, поверните и снимите лампу накаливания (фото).



39. Установка производится в обратной последовательности, удостоверьтесь, что резиновый уплотнитель под линзы правильно расположен, и выступ на линзе вошли на свое место в корпусе лампы.

Освещение салона

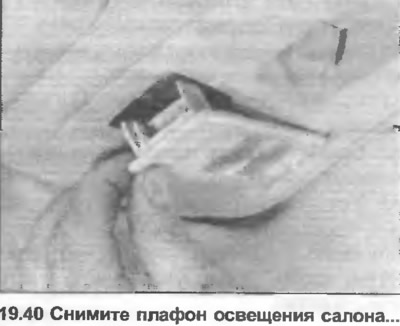

40. Маленькой отверткой снимите плафон освещения салона с потолка (фото).

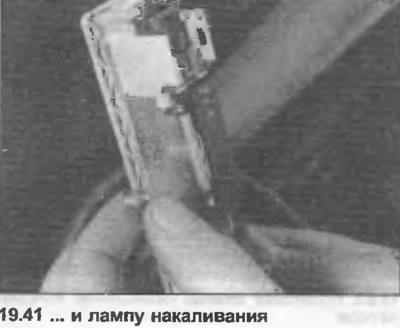

41. Снимите лампу накаливания с пружинных контактов (фото).



42. Установка производится в обратной последовательности, удостоверьтесь, что пружинные контакты достаточно натянуты, чтобы твердо удерживать лампу накаливания.

Лампа подсветки багажника

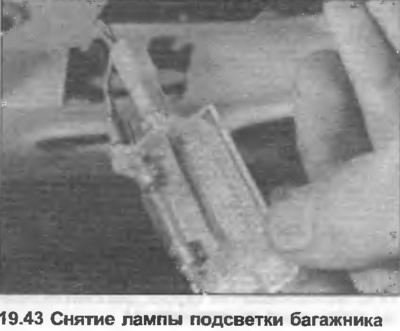

43. Отверткой снимите линзу (фото).



44. Снимите лампу накаливания из пружинных контактов.

45. Установка производится в обратной последовательности, удостоверьтесь, что пружинные контакты достаточно натянуты, чтобы твердо удерживать лампу накаливания.

Лампа подсветки моторного отсека



46. Сожмите вместе стороны плафона и снимите его.

47. Нажмите, поверните и снимите лампу накаливания.

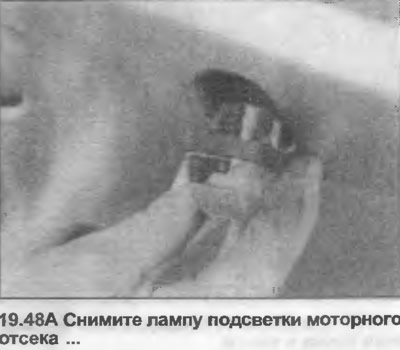

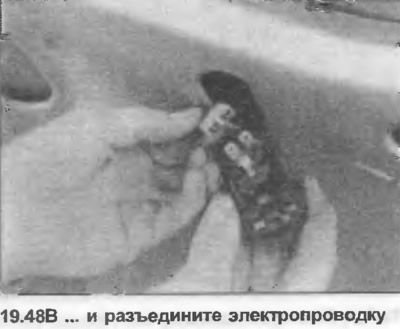

48. Если необходимо, снимите патрон с капота и отсоедините электропроводку (фото).





49. Установка производится в обратной последовательности.

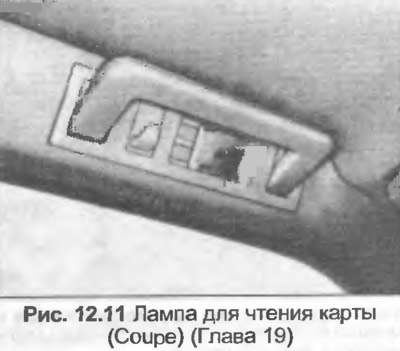

Лампа для чтения карты (модели Coupe)





50. Зафиксируйте захват вниз, и открутите винты.

51. Снимите блок ручки и лампы и отсоедините проводку.

52. Снимите лампу накаливания с пружинных контактов.

53. Установка производится в обратной последовательности, удостоверьтесь, что пружинные контакты достаточно натянуты, чтобы твердо удерживать лампу накаливания.

Лампы обозначения стороны

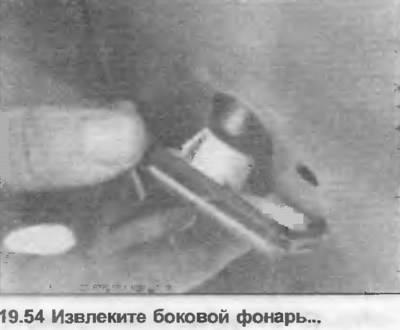

54. Подтолкните фонарь назад и извлеките его из отверстия (фото).



55. Извлеките гнездо лампочки из задней части фонаря (фото).

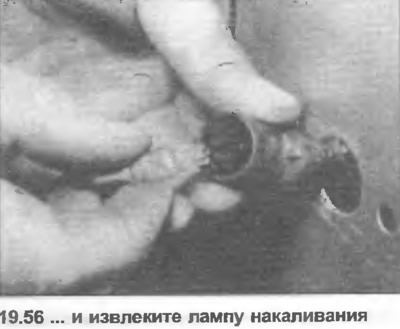

56. Извлеките лампу из гнезда (фото).



57. Установка производится в обратной последовательности.

Лампа освещения бардачка



58. Снимите бардачок, как описано в Разделе 11.

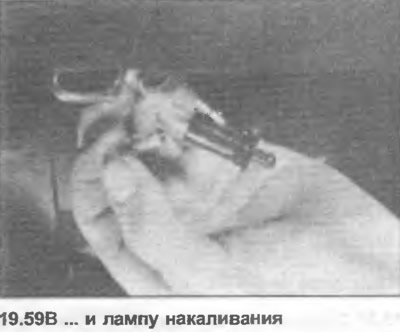

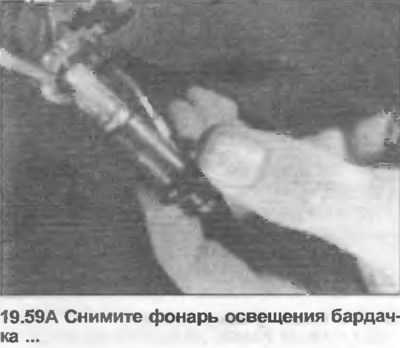

59. Извлеките выключатель/гнездо лампочки из кожуха, затем нажмите, поверните и снимите лампу накаливания (фото).





60. Установка производится в обратной последовательности.

Освещение выключателей на приборной панели

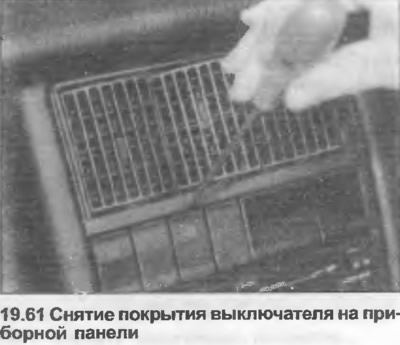

61. Снимите отверткой покрытие с выключателя (фото).

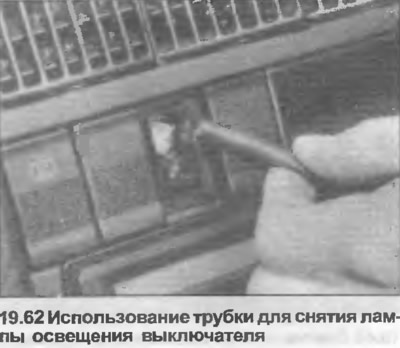

62. Снимите лампу накаливания, используя кусок пластиковой или резиновой трубки, которую нужно плотно надеть на лампу накаливания (фото).

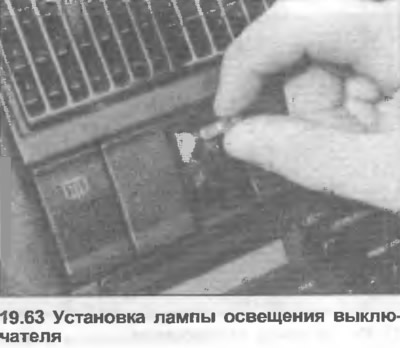

63. Вставьте новую лампу на место, установите покрытие (фото).



Освещение приборной панели



64. Снимите приборную панель, как описано в Главе 15.

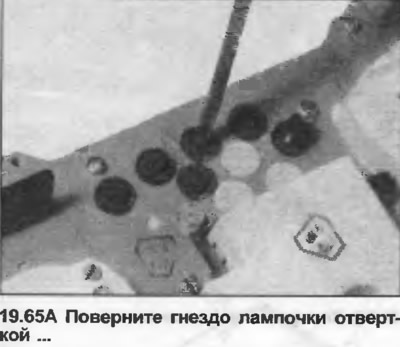

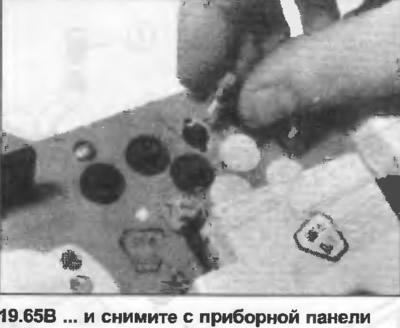

65. Поверните гнездо лампочки отверткой, пока фиксаторы выйдут из отверстий в печатной плате. Снимите гнездо лампочки и, где оборудовано, выдвиньте лампу накаливания (фото).





66. Установка производится в обратной последовательности.

Освещение панели управления отопителем



67. Снимите ручки управления отопителем и рамку панели, как описано в Разделе 11, Глава 30.

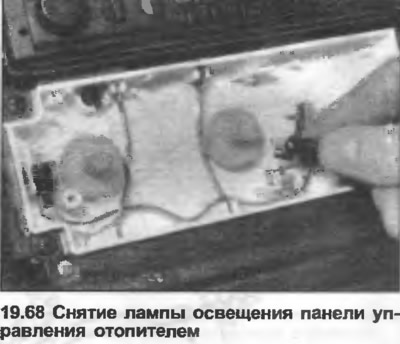

68. Снимите гнездо лампочки с крепежной скобы, затем подтолкните, поверните и снимите лампу накаливания (фото).



69. Установка производится в обратной последовательности.
