Установка монтажного приспособления для люка «VAS 60101»

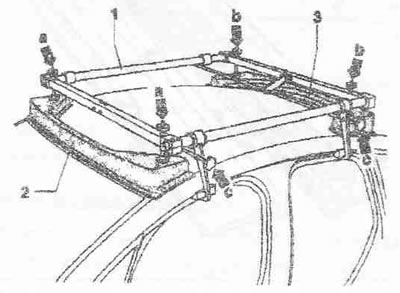

1. Монтажное приспособление для люка «VAS 6010». После того как в проем был вставлен люк, необходимо установить на а/м монтажное приспособление для люка, как изображено на рисунке. Выровнять приспособление сбоку и закрепить его винтами с рукояткой «стрелки с». Передние и задние регулировочные болты «стрелки а» и стрелки «b» разрешается затягивать моментом только 1,5 Нм. Завернуть передние регулировочные болты «стрелки а» вниз до прилегания упора к каркасу боковины кузова. Проверить плотность прилегания с помощью плоского щупа (толщиной 2/10 мм). Вывернуть также и задние регулировочные болты «стрелки b» вниз до прилегания упора к каркасу боковины кузова
2. Передний упор. При правильной регулировке должен прилегать к каркасу боковины кузова
3. Задний упор. При правильной регулировке должен прилегать к каркасу боковины кузова

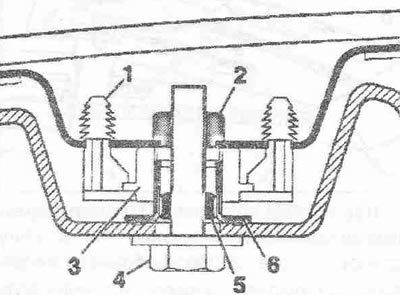

Принцип действия регулировочного элемента
При помощи монтажного приспособления «VAS 6010» подъемно-сдвижной люк приводится и удерживается в ровном положении. При вворачивании болта «4» в гайку «2» регулировочный болт «6» (с левой резьбой) за счет пластикового элемента «5» (предохранительной муфты) выворачивается наружу до упора. Последующим вворачиванием болта люк закрепляется моментом 8 Нм.
