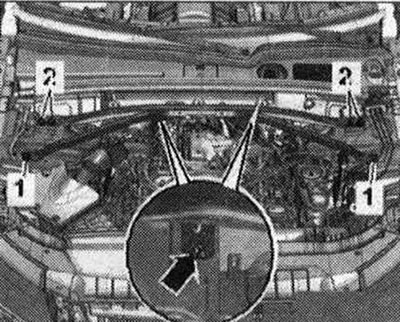

Зняць расцяжку. Зліць ОЖ.

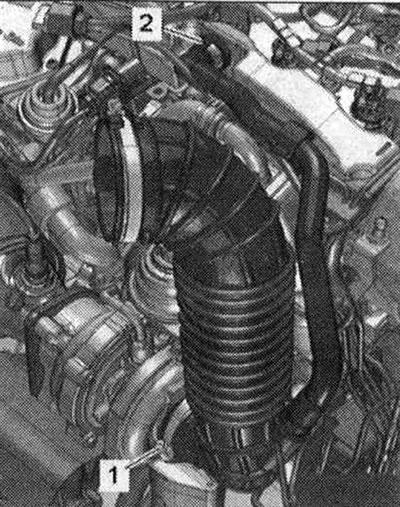

Адлучыць шланг -2- вентыляцыі картэра коленвала, для гэтага націснуць кнопкі разблакіроўкі. Зняць шланг паветравода, прыслабіўшы для гэтага шлангавы хамут -1-.

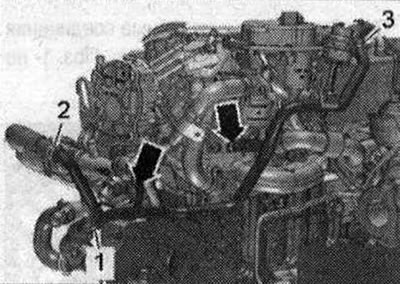

Выкруціць ніт і гайку -стрэлкі-. Зняць шланг ОЖ, прыслабіўшы шлангавы хамут -3-. -Поз. 1,2 - не ўлічваць.
Выкруціць балты -2 - трубкі сістэмы рэцыркуляцыі ОГ. -Поз. 1- не ўлічваць.

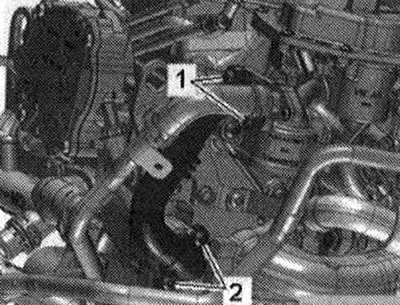

Выкруціць балты -1 - трубкі сістэмы рэцыркуляцыі ОГ. -Поз. 2- не ўлічваць.

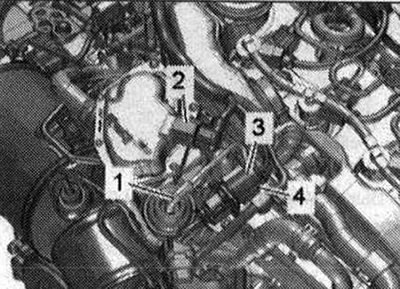

Адлучыць эл. штэкерныя злучэнні -2,3,4- і вызваліць правады. -Поз. 1- не ўлічваць.

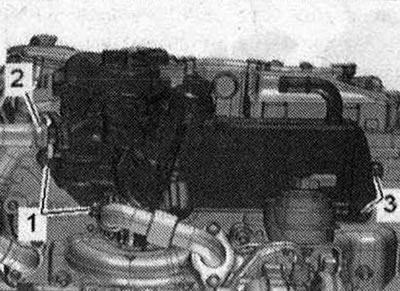

Зняць шланг ОЖ, прыслабіўшы шлангавы хамут -2-. Вывярнуць балты -1,3-, зняць радыятар сістэмы рэцыркуляцыі ОГ.
Мантаж
Ўстаноўка ў зваротным парадку, улічваць наступнае. Замяніць пракладкі і ўшчыльн. кольца. Усе шлангавыя злучэнні замацаваць шлангавымі хамутамі адпаведнай серыі. Усталяваць заднюю правую трубку ОЖ. Падлучыць паветраводны шланг пры дапамозе разьбовых хамутоў. Усталяваць расцяжку. Усталяваць корпус возд. фільтра. Заліць ОЖ.
