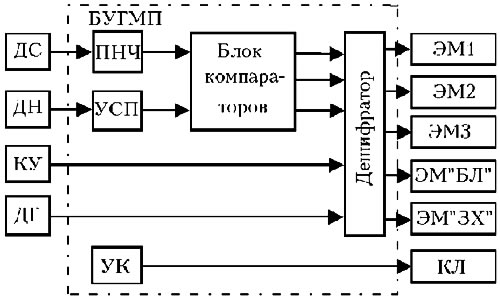

Рис. 4.5.
В состав ГМП входят (рис. 4.5):
- ДС - датчик скорости, вырабатывающий сигнал переменного тока, частота которого пропорциональна частоте вращения выходного вала ГМП;
- ДН - датчик нагрузки двигателя, представляющий собой связанный с топливоподающим органом двигателя ступенчатый переключатель на три положения. Первое положение соответствует нагрузке 0...50%, второе -50... 100%, третье - более 100% (так называемый режим кик-даун);
- КУ - контроллер управления - ступенчатый переключатель на пять положений;
- ДГ - контактный датчик включения гидрозамедлителя;
- БУГМП - электронный блок управления;
- ЭМ1, ЭМ2, ЭМЗ, ЭМ"ЗХ", ЭМ"БЛ" - соответственно исполнительные электромагниты включения первой, второй и третьей передач, передачи заднего хода и блокировки гидротрансформатора;
- КЛ - контрольная лампа индикации аварийного режима.
Сигнал датчика скорости ДС поступает в ПЧН, где преобразуется в сигнал постоянного тока, пропорционального частоте входного сигнала. Напряжение с выхода ПЧН подается на вход блока компараторов. Этот блок содержит три компаратора, сигнальные входы которых объединены. Опорным сигналом для компараторов является сигнал, формируемый в устройстве сдвига порогов У СП. Каждый из компараторов настроен таким образом, что при увеличении (или уменьшении) скорости автомобиля происходит поочередное переключение компараторов. При срабатывании первого компаратора формируется команда на включение второй передачи. Второй и третий компараторы соответственно формируют команды на включение третьей передачи и блокировки гидротрансформатора. Отсутствие сигналов на входах компараторов будет свидетельствовать о включении первой передачи. Устройство сдвига порогов изменяет порог срабатывания компараторов в зависимости от положения датчика нагрузки двигателя. При увеличении нагрузки переключение компараторов будет происходить при больших скоростях движения автомобиля.
Команды на переключение передач с выходов блока компараторов поступают на входы дешифратора. Сюда же подаются командные сигналы с КУ и ДГ. В зависимости от положения контроллера управления дешифратор обеспечивает автоматическое переключение передач по командам блока компараторов, принудительное включение первой передачи, передачи заднего хода или отключение коробки передач ("Нейтраль"). При включении гидрозамедлителя обеспечивается принудительная блокировка гидротрансформатора.
Узел контроля УК обеспечивает защиту от аварийных режимов при коротком замыкании или обрыве в цепи датчика скорости и при непредусмотренных комбинациях одновременного включения двух электромагнитов. При возникновении аварийных режимов УК снимает напряжение питания с электромагнитов и включает контрольную лампу КЛ.
