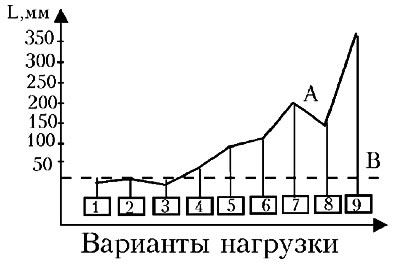

Рис. 4.6.
На рис. 4.6 показана эта зависимость для автомобиля средних размеров с классической компоновкой (двигатель впереди, багажник сзади). Положения границы освещенной зоны, соответствующие различным нагрузкам, получены на экране, расположенном на расстоянии 10 м. Основная регулировка соответствует тому случаю, когда в автомобиле находится только водитель. Варианты нагрузки: 1 - автомобиль без нагрузки; 2-6 - соответственно 1...5 чел.; 7-5 чел. и максимальная загрузка багажника; 8 - водитель и 100 кг багажа; 9 водитель и загрузка багажника до максимальной нагрузки на ось.

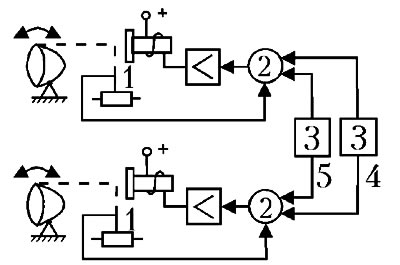

Рис. 4.7.
Чтобы снизить влияние нагрузки автомобиля на границу освещенности, применяют систему регулирования, поддерживающую почти неизменной границу освещенности. На рис. 4.7 показана функциональная схема такой системы, регулирующей положение фар. Индуктивные датчики 1 воспринимают перемещение переднего 5 и заднего 4 мостов относительно кузова. Полученный электрический сигнал, характеризующий действительное положение моста относительно кузова, сравнивается с эталонным сигналом, определенным с учетом технических требований. Сигнал рассогласования, полученный в элементе сложения, усиливается и поступает к биметаллическому исполнительному органу. В зависимости от рассогласования биметаллический элемент нагревается и с помощью рычажной передачи поворачивает корпус фары вокруг нижней точки крепления. Система регулирования обеспечивает неизменное положение фар под воздействием колебаний ходовой части и кузова, возникающих из-за неровностей дороги. При этом учитывается, что помеховые напряжения, имеющие высокую частоту, легко могут быть отфильтрованы.
Приведенные принципы используются в различных системах регулирования.
