Снятие
Слейте охлаждающую жидкость.
Снимите зубчатый ремень.
Снимите переднюю секцию впускного коллектора.
Рис. 3.3–58. Расположение винтов крепления левого (1), верхнего (2) и правого (3) кожухов зубчатого ремня
Отверните винты и снимите верхнюю 2 (см. рис. 3.3–58). секцию кожуха зубчатого ремня
Отвинтите винты и снимите левый и правый кожухи зубчатого ремня 1 и 3.

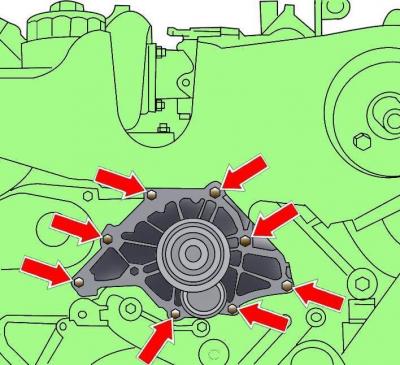

Рис. 7–18. Расположение болтов крепления водяного насоса дизельного двигателя 2,5 л
Отвинтите болты и снимите водяной насос (рис. 7–18).

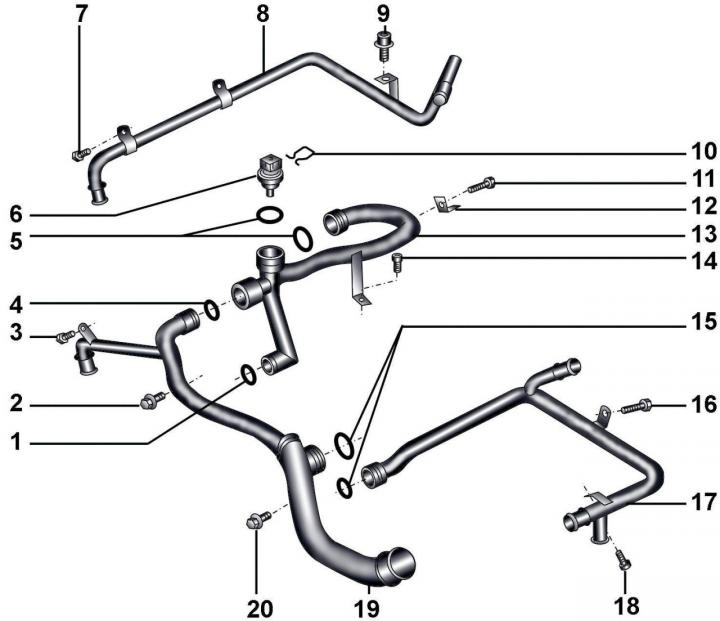

Рис. 7–19. Трубы системы охлаждения дизельного двигателя 2,5 л: 1 – уплотнительное кольцо; 2 – болт, 22 Н·м; 3 – болт, 10 Н·м; 4 – уплотнительное кольцо; 5 – уплотнительные кольца; 6 – датчик температуры охлаждающей жидкости Г2/Г62; 7 – болт, 10 Н·м; 8 – правая секция трубы; 9 – болт, 22 Н·м; 10 – пружинный фиксатор; 11 – болт, 10 Н·м; 12 – держатель; 13 – центральная секция трубы; 14 – болт, 10 Н·м; 15 – уплотнительные кольца; 16 – болт, 10 Н·м; 17 – задняя секция трубы; 18 – болт, 10 Н·м; 19 – передняя секция трубы; 20 – болт, 10 Н·м
