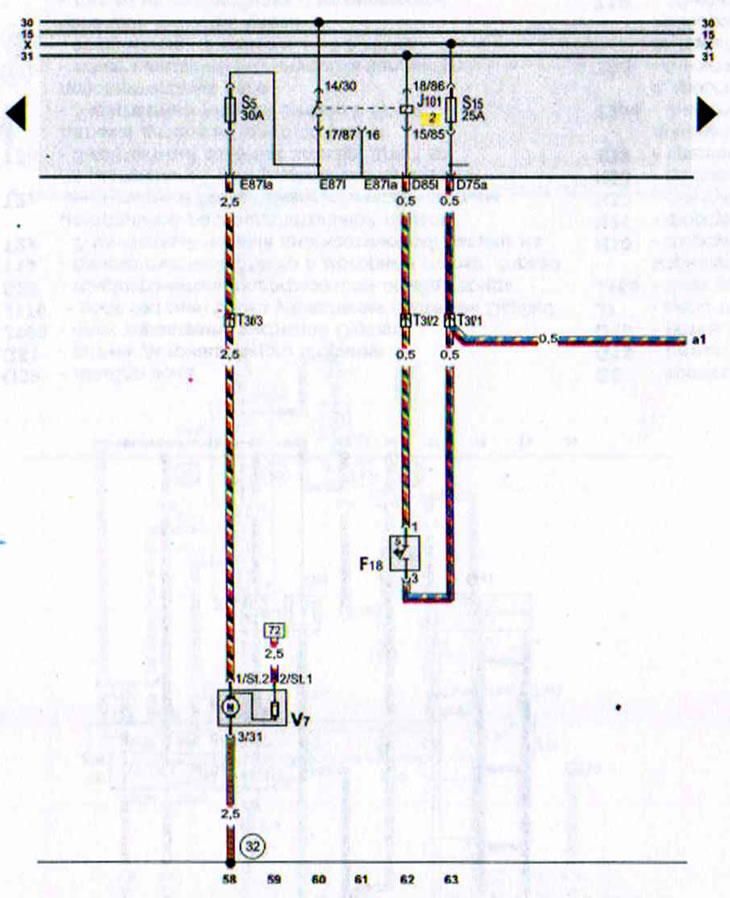

Электросхема электровентилятора обдува радиатора (Audi 80 B4)

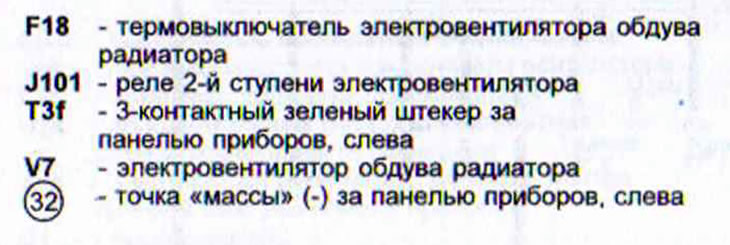

Электровентилятор обдува радиатора (AUDI 80 с пятицилиндровым двигателем объемом 2,3 л и мощностью 98 кВт)
[Данная статья скопирована с онлайн-ресурса: audimanual.ru]
[Данная статья скопирована с онлайн-ресурса: audimanual.ru]
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
