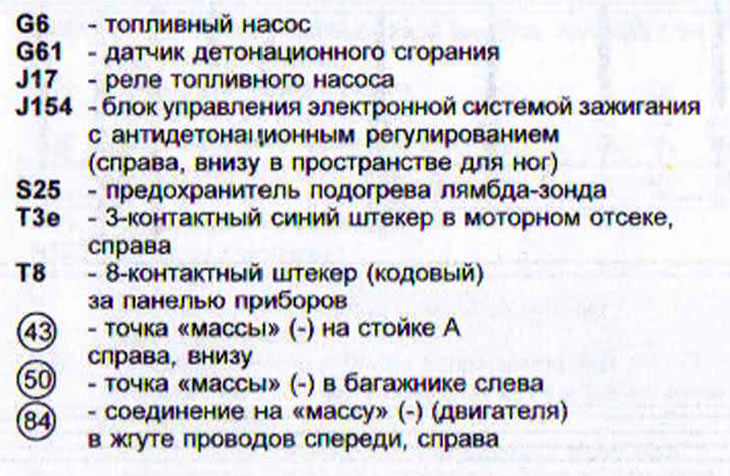

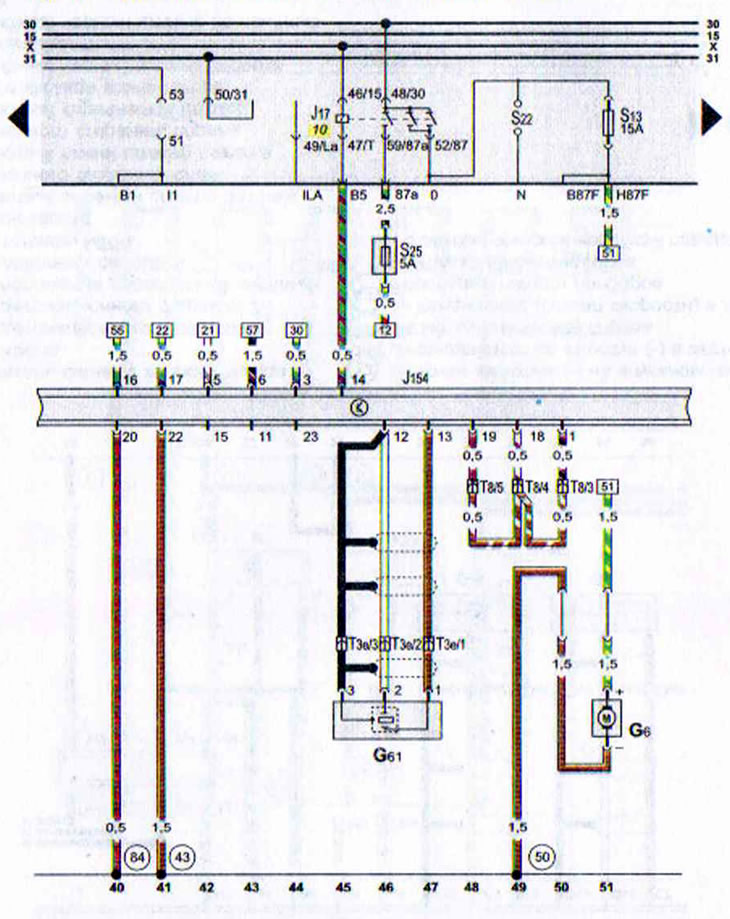

Электросхема системы впрыска топлива KE-III-Jetronic, регулирования детонационного сгорания, реле топливного насоса (Audi 80 B4)
Система впрыска топлива KE-III-Jetronic, регулирование детонационного сгорания, реле топливного насоса, топливный насос (AUDI 80 с пятицилиндровым двигателем объемом 2,3 л и мощностью 98 кВт)
