Электросхема системы впрыска топлива MPFI, форсунок, системы зажигания
(Audi 80 Б4)
Главная
Ауди 80
Б4
(1991-1996)
Электрооборудование
Электрические схемы
0

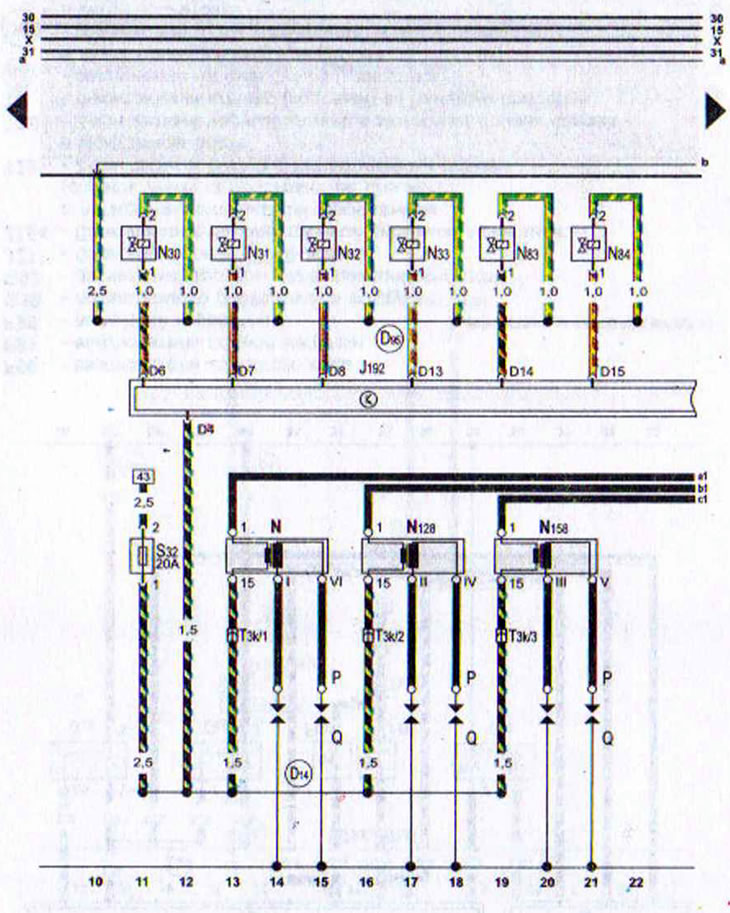

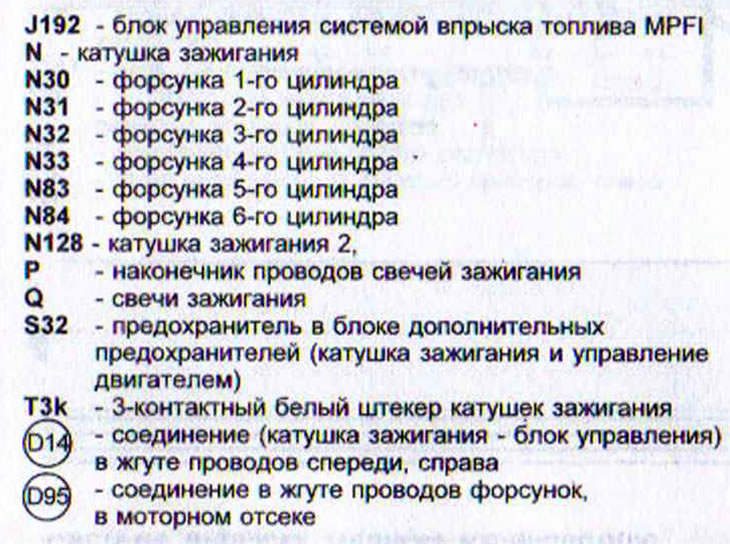

Система впрыска топлива MPFI, форсунки, система зажигания (AUDI 80 с шестицилиндровым двигателем объемом 2,6 л и мощностью 110 кВт)
