Электросхема системы впрыска топлива MPI, системы зажигания
(Audi 80 Б4)
Главная
Ауди 80
Б4
(1991-1996)
Электрооборудование
Электрические схемы
0

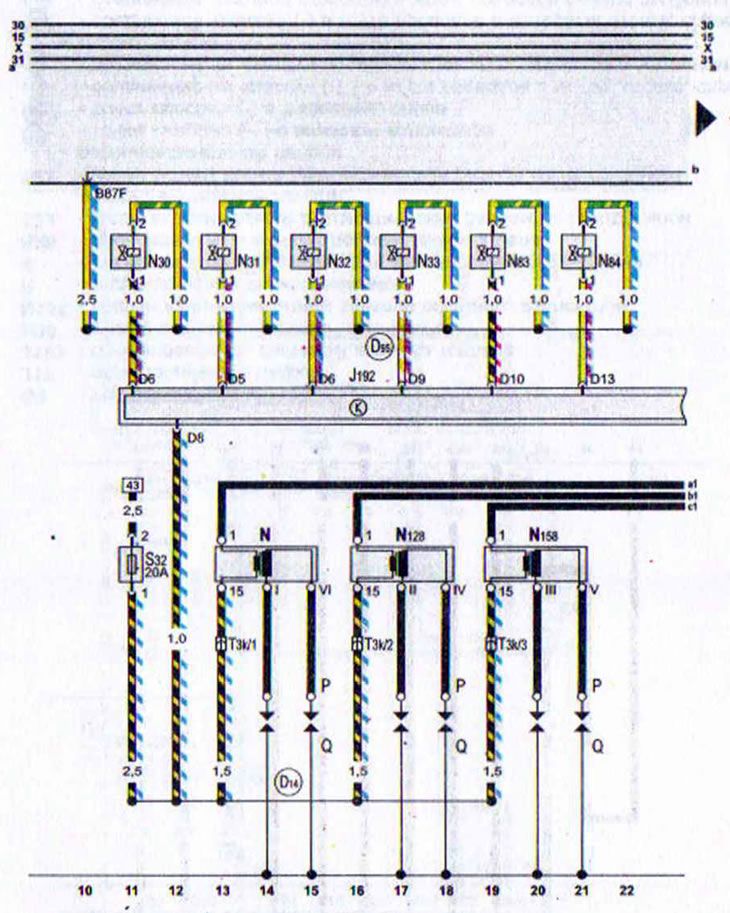

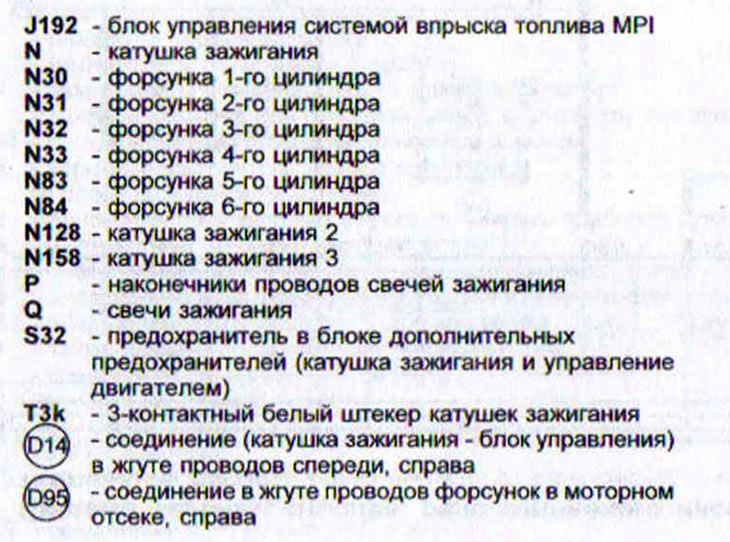

Система впрыска топлива MPI, система зажигания (AUDI 80 с шестицилиндровым двигателем объемом 2,8 л и мощностью 128 кВт)
