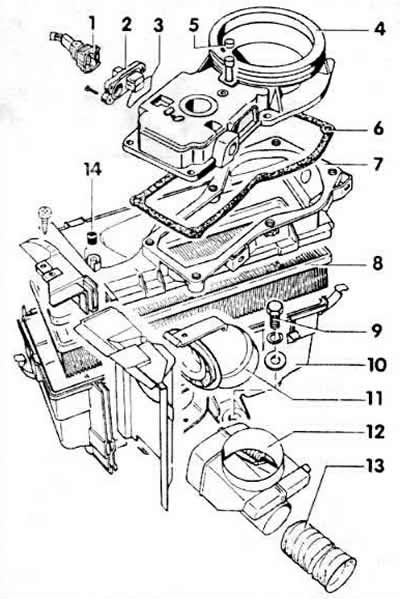

1 — разъем. Для отсоединения потянуть проволочную скобу
2 — потенциометр. Для индикатора расхода бортового компьютера
3 — уплотнительное кольцо
4 — измеритель количества воздуха
5 — заглушка для регулировочного винта установки СО
6 — прокладка
7 — верхняя часть воздушного фильтра
8 — элемент воздушного фильтра
9 — болт, 20 Нм
10 — нижняя часть воздушного фильтра
11 — соединительный шланг
12 — воздухозаборный патрубок
13 — шланг подогретого воздуха
14 — колпачок
Элемент воздушного фильтра следует менять каждые 30 000 км. При сильной запыленности менять чаще.
Снятие
Вытянуть воздушный фильтр.
Открыть зажимы на кожухе фильтра.
Приподнять верхнюю часть воздушного фильтра.
Слегка натянуть элемент фильтра, освободить от нижней части корпуса и вынуть вбок.
Вытереть корпус фильтра тряпкой.
Выбить элемент грязной стороной вниз. Замасленный элемент заменить.
Внимание: Нельзя чистить фильтр ни бензином, ни маслом.
Установка
Вставить новый элемент сбоку в корпус красным ребром жесткости вверх. Крепко надавить на усилительную планку.
Установить верхнюю часть фильтра и закрепить зажимами.
Присоединить воздушный фильтр.
