1. Отсоедините отрицательный провод аккумулятора.
2. Используя плоскогубцы и прокладку, аккуратно снимите ручки управления отопителем.
3. Удалите винты и снимите панель.
4. Снимите винты крепящие ручки управления отопителем.

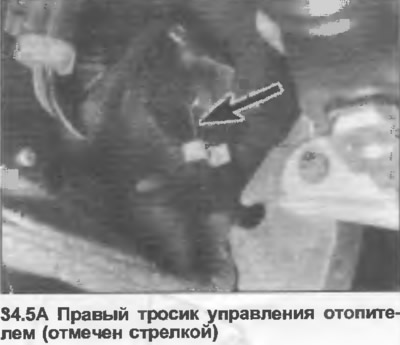

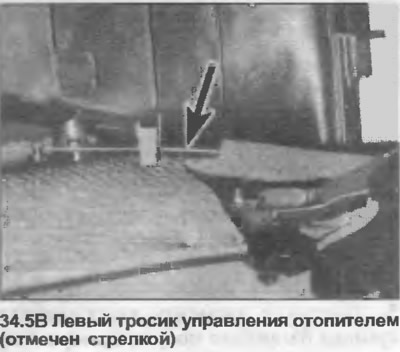

5. Используя отвертку, вытащите тросики управления с отопителя и отсоедините внутренние тросики от рычагов управления (фото).
6. Снимите центр приборной панели (Глава 30).
7. Снимите ручки управления отопителем, радио и центральный кожух вентиля.
8. Отсоедините оплетку электропроводки от блока предохранителей и борта, сначала сняв блок предохранителей, как это описано в Разделе 12.
9. Открутите болты из центральной воздушной системы и системы размораживания.
10. Снимите приборную панель, как описано в Главе 29.
11. Слейте жидкость с системы охлаждения, как описано в Разделе 2.

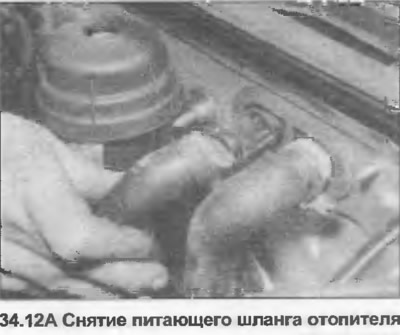

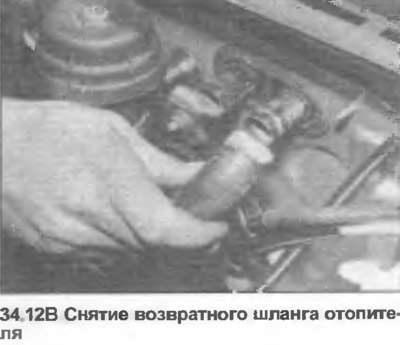

12. Ослабьте скобы и отсоедините шланги обогревателя на перегородке в моторном отсеке (фото).
13. Снимите левое покрытие накопительной камеры с низу лобового стекла в моторном отсеке.
14. Снимите вентиляционное отверстие отопителя (два винта) и снимите прокладку.
15. Открутите монтажные гайки, размещенные по центру перегородки.
16. Опустите блок управления, затем достаньте отопитель изнутри автомобиля.
17. Радиатор отопителя можно снять, потянув его со стопорных устройств и, при необходимости, кожухи можно снять, удалив скобы. Снимите вентилятор, как описано в Главе 35.
18. Установка проводится в обратной последовательности, но заметьте следующее Если не устанавливается радиатор на стопорных устройствах, то используйте два самонарезающих винта, чтобы закрепить его. Проверьте чтобы все прокладки были правильно помещены. Убедитесь, что тросики управления плавно работают.
