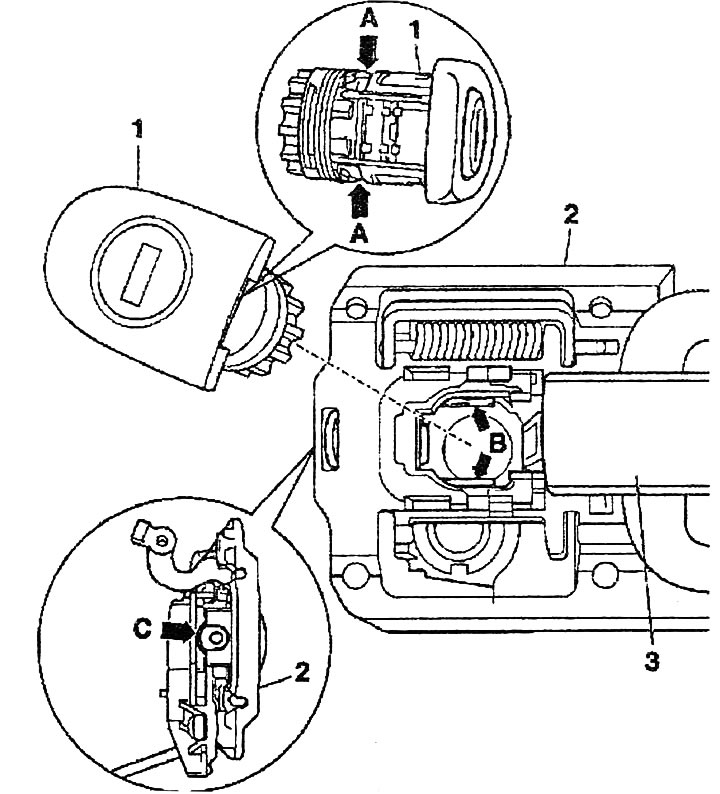

1. Личинка замка двери. Вытянуть ручку наружу и удерживать ее в этом положении. Отвернуть болт -стрелка С- против часовой стрелки торцовым ключом -Т10072- до упора. После отворачивания болта ручка двери фиксируется в вытянутом положении. Вынуть личинку замка вместе с ключом из крепления ручки двери
2. Крепление ручки двери
3. Ручка двери. Перед снятием демонтировать личинку замка двери. Потянуть ручку двери вниз и снять ее по направлению наружу. При установке следить за тем, чтобы уплотнитель на ручке двери находился за полотном двери. Выступ должен входить в зацепление со стопорной скобой
Фиксатор ручки двери

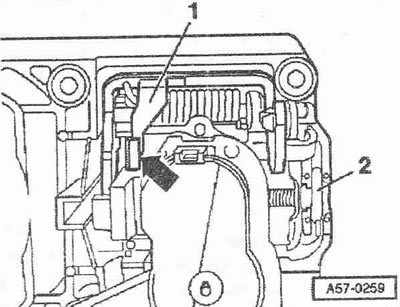

После отворачивания стопорной скобы -1- болтом -2- до упора ручка двери блокируется в вытянутом положении при помощи фиксатора -стрелка-.
