Ручка передней двери и цилиндр замка
- 1 - козырек
- 2 - подкладка
- 3 - цилиндр замка
- 4 - скоба поворотная
- 5 - ручка двери
- 6 - винт, 5 Нм
- 7 - крышка замка двери
- 8 - предохранительная тяга. Для снятия отсоедините у элемента привода –9–.
- 9 - элемент привода
- 10 - предохранительная тяга цилиндра замка

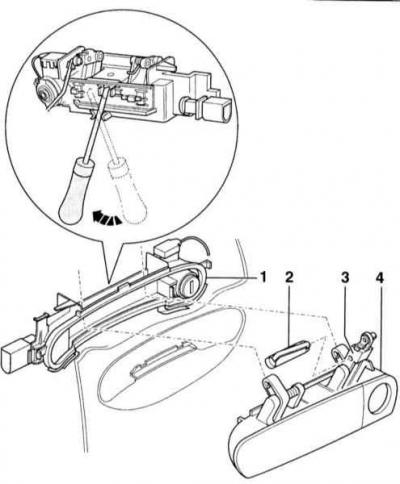

Ручка передней двери. Модели с номером шасси начиная с 8L XA 000 001
Предупреждение: Изображенная на иллюстрации ручка устанавливается на автомобилях с номером шасси начиная с 8L XA 000 001.
- 1 - опора ручки. Цилиндр замка принадлежит опоре и не может сниматься отдельно.
- 2 - стопорный палец. При установке стопор должен полностью захватывать шарнирный рычаг.
- 3 - шарнирный рычаг
- 4 - ручка двери
Предупреждение: Начиная с номера шасси 8L XA 000 01, устанавливается замок и ручка измененной конструкции. Снятие ручки измененной конструкции рассмотрено в подразделе Снятие и установка внутренней накладки крыла.
Предупреждение: Ручка и цилиндр замка могут сниматься по отдельности. Для этого необходимо следовать соответствующим указаниям.
Снятие
1. Снимите держатель регулировочных элементов двери, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
2. Отсоедините крышку –7– и выньте ее внизу из замка двери.
3. Отсоедините предохранительную тягу –8– у ручки.
4. Отсоедините предохранительную тягу –10– у цилиндра замка –3–.
5. Поверните скобу –4– вниз (против направления движения) и выньте цилиндр замка.
6. Выверните винт –6–.
7. Снимите козырек –1–.
8. Снимите подкладку –2–.
9. Снимите изнутри ручку –5–.
Установка
1. Установите козырек –1– с подкладкой –2–.
2. Установите изнутри ручку двери –5– и сожмите ее с накладкой.
3. Закрепите ручку винтом –6– у накладки.
4. Вставьте цилиндр замка –3– и зафиксируйте скобой –4–. Для этого установите скобу у цилиндра замка и наклоните вперед (в направлении движения).

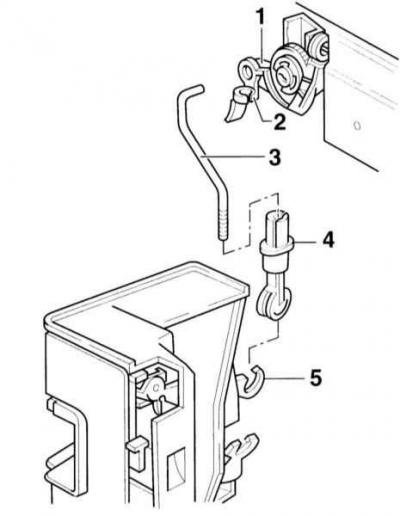

5. Закрепите шарнирную втулку –2– (если она снималась) в спускном рычаге –1– у цилиндра замка.
6. Соедините стопорную тягу –3– цилиндра замка с шарнирной втулкой –2–.
7. Вставьте стопорную тягу –3– в зажим –4–.

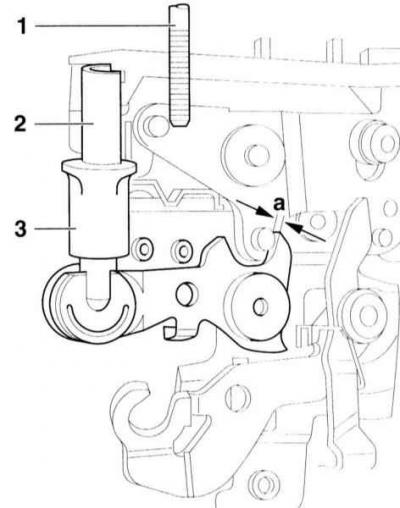

8. Вставьте стопорную тягу –1– в зажим –2– так, чтобы у рычага –4– был зазор а = 1 мм.
9. После регулировки зазора сместите втулку –3– у зажима –2– вверх и таким образом зафиксируйте стопорную тягу.
10. Соедините стопорную тягу –8– у ручки –5– (обратитесь к иллюстрации Ручка передней двери и цилиндр замка).
11. Поставьте снизу крышку –7– и зафиксируйте ее сверху.
12. Вставьте держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.

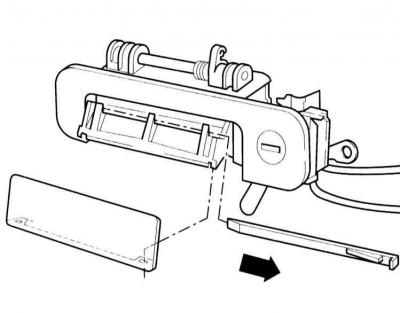

Снятие накладки ручки
1. Потяните ручку вверх.
2. Выньте небольшой отверткой стопорную планку из ручки в направлении стрелки и выньте ручку.
3. Снимите наружу козырек ручки.
Модели с номером шасси начиная с 8L XA 000 001
Снятие
1. Снимите облицовку двери и держатель.
2. Выньте стопорный палец –2– и поднимите вверх шарнирный рычаг –3–.
3. Освободите отверткой планку у опоры ручки –1–.
4. Снимите опору ручки и цилиндр замка с ручкой.
Установка
Установка выполняется в обратной последовательности.
