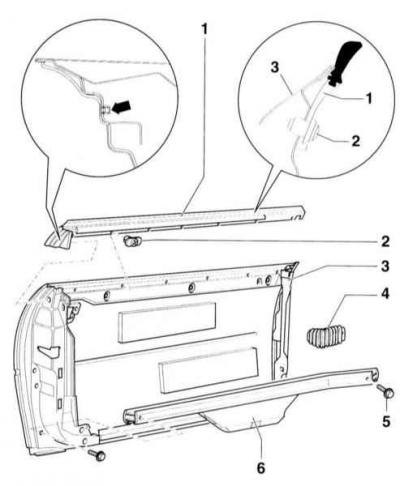

Балка бокового усилителя/планка шахты окна
- 1 - планка шахты окна
- 2 - зажим
- 3 - дверь
- 4 - кожух
- 5 - болт, 8 Нм
- 6 - балка усилителя
Балка усилителя
Снятие
1. Снимите балку регулировочных элементов двери, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
2. Выверните болты –5– и выньте балку усилителя –6–.
Установка
1. Вклейте боковую подушку, обратитесь к подразделу Установка боковой подушки безопасности.
2. Установите балку усилителя –6– и закрепите ее болтами –5–.
3. Установите балку регулировочных элементов, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
Планка шахты окна
Снятие
1. Снимите балку регулировочных элементов, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
2. Выверните штифт из зажима –2– и снимите зажим.
3. Выньте штифт (стрелка) в районе двери стойки В и снимите планку шахты окна.
Установка
1. Установите на место планку шахты окна.
2. Вставьте зажим –2–, слегка вдавите штифт.
3. Вдавите штифт (стрелка).
4. Установите балку регулировочных элементов двери, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
