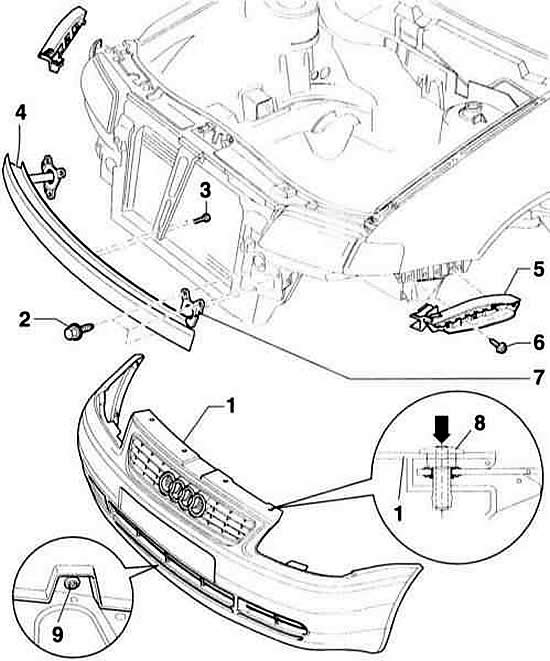

К снятию переднего бампера
- 1 - облицовка бампера
- 2 - болт, 25 Нм
- 3 - болт шестигранный, 6 Нм
- 4 - бампер
- 5 - направляющий элемент
- 6 - саморез, 1.5 Нм
- 7 - буфер
- 8 - зажим
- 9 - винт с крестообразным шлицем

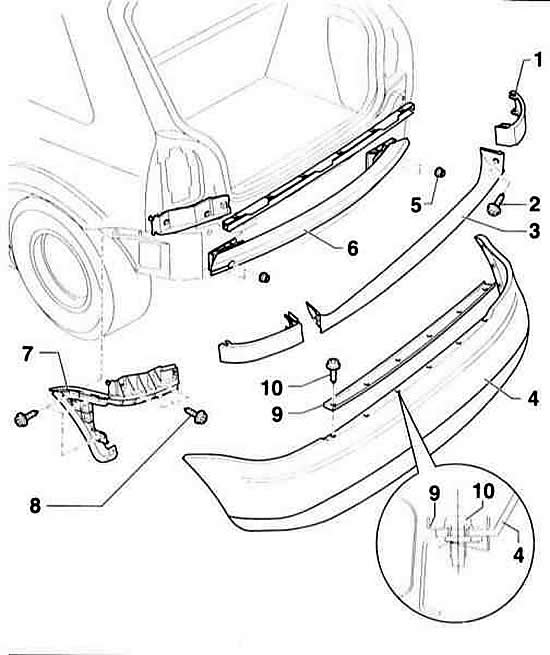

Элементы заднего бампера
- 1 - козырек
- 2 - саморез
- 3 - крышка
- 4 - облицовка бампера
- 5 - гайка, 23 Нм
- 6 - бампер
- 7 - направляющий элемент
- 8 - саморез, 1.5 Нм
- 9 - усилитель
- 10 - саморез, 1 Нм
Передний бампер
Снятие
1. Продавите тонким штифтом вставку (стрелка на иллюстрации) на зажиме –8– и выньте его.
2. Выверните по три винта Torx (T25) на колесном кожухе слева и справа.
3. Выверните винты с крестообразным шлицем –9– с нижней стороны.
4. Отсоедините облицовку бампера вверху у направляющего элемента –5–.
5. Отсоедините облицовку бампера сбоку над колесными кожухами и снимите вперед с бампера.

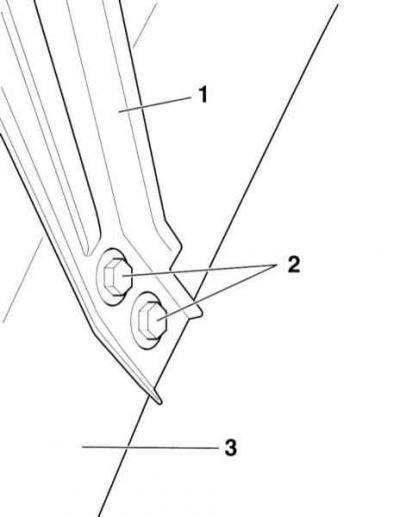

6. Выверните болты крепления –2– опоры –1– бампера –3–.

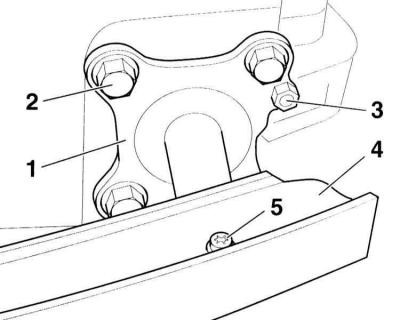

7. Выверните винты с внутренним шестигранником –5– на обоих амортизаторах –1–.
8. Выньте бампер –4– из амортизатора и снимите его вперед.
Установка
1. Наденьте бампер –4– на амортизаторы –1–.
2. Вверните винты с внутренним шестигранником –5– и затяните моментом 23 Нм.
3. Затяните болты крепления –2– опоры бампера моментом 6 Нм, обратитесь к иллюстрации.
4. Установите спереди облицовку –1– (обратитесь к иллюстрации К снятию переднего бампера) и подправьте ее сбоку над колесными кожухами.
5. Закрепите облицовку бампера в направляющем элементе –5–.
6. Затяните с нижней стороны винты с крестообразным шлицем.
7. Закрепите облицовку бампера слева и справа тремя винтами Torx c каждой стороны к локерам арок колес.
8. Вставьте зажимы –8– в отверстия вверху у облицовки бампера и вдавите штифты (стрелка) так, чтобы они полностью вошли в зажим, обратитесь к фрагменту на иллюстрации
Задний бампер
Снятие
1. Снимите накладки –1– слева и справа, для чего отверните саморезы.
2. Снимите крышку –3–.
3. Отверните саморезы крепления усилителя –10– и снимите усилитель –9–.
4. Выверните слева и справа у колесных кожухов по 3 самореза.
5. Выньте облицовку бампера –4– сверху из направляющего элемента –7–.
6. Подденьте облицовку бампера сбоку над локерами арок колес и снимите назад.
7. Отверните гайки –5– и снимите бампер –6–.
Установка
1. Установите на место бампер и закрепите его гайками –5–.
2. Подправьте облицовку бампера –4– сбоку над колесными кожухами и вставьте сверху в направляющий элемент –7–.
3. Вверните слева и справа в локеры арок колес по 3 самореза.
4. Поставьте усилитель –9– и закрепите его саморезами –10–.
5. Поставьте крышку –3–.
6. Установите накладки –1– слева и справа и закрепите их саморезами –2–.
