Наружное зеркало

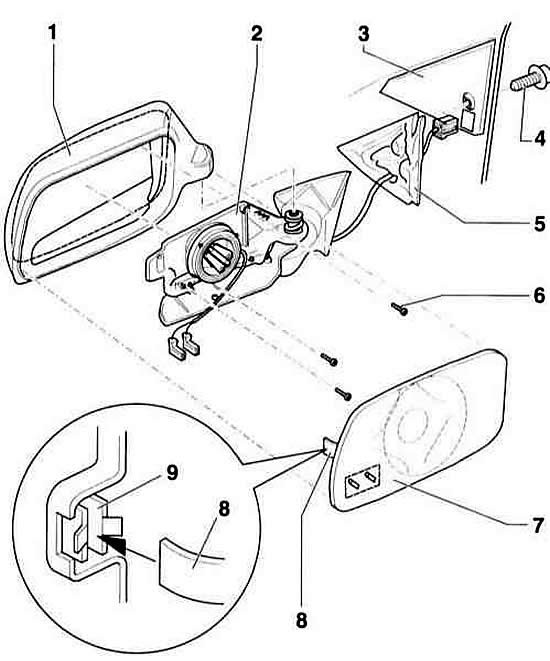

- 1 корпус зеркала
- 2 блок регулировки зеркала (ручной). Блок электрической регулировки, обратитесь к подразделу Снятие и установка двери задка.
- 3 балка регулировочных элементов
- 4 винт с внутренним шестигранником, 12 Нм
- 5 уплотнение. При установке проверьте правильность прилегания.
- 6 винт с крестообразным шлицем, 1 Нм
- 7 стекло зеркала
- 8 палец
- 9 зажим
Блок ручной регулировки зеркала
Снятие
1. Снимите наружное зеркало с двери.
2. Снимите стекло зеркала.
3. Отсоедините электрические провода обогрева зеркала.
4. Выверните винты с крестообразным шлицем –6– и выньте регулировочный блок из корпуса.
Установка
Выполняется в последовательности, обратной снятию.
Стекло зеркала
Снятие
1. Обклейте корпус зеркала сверху и снизу клейкой лентой.
2. Осторожно отожмите стекло шпателем сначала внизу, а затем вверху.
Установка
Предупреждение: При установке стекла зеркала обязательно пользуйтесь перчатками или подложите чистую тряпку.
1. Вставьте стекло в направляющие цапфы, а пальцы –8– в зажимы –9–.
2. Прижмите стекло зеркала, нажав на него в центре.
Корпус зеркала
Снятие
Предупреждение: Корпус зеркала может быть снят без снятия зеркала в целом.

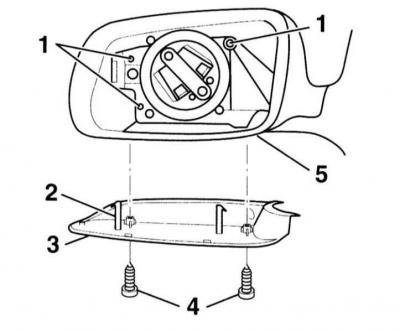

1. Снимите стекло –7–.
2. Выверните винты –4–.
3. Нажмите на лапки –2– и снимите вниз крышку –3–.
4. Выверните винты –1– у блока регулировки зеркала.
5. Снимите корпус –5– вверх.
Установка
1. Установите корпус –5– сверху.
2. Вверните винты –1– у блока регулировки и слегка затяните их моментом 1 Нм.
3. Установите снизу крышку –3– и зафиксируйте ее.
4. Установите стекло зеркала.
Блок электрической регулировки зеркала
Снятие
1. Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.
Предупреждение: Вследствие этого стирается информация из электронных блоков памяти, как например, код радиоприемника. Без кода радиоприемник может быть включен на СТО AUDI. Поэтому ознакомьтесь с указаниями в подразделу Ввод кода радиоприемника.
2. Снимите стекло зеркала.

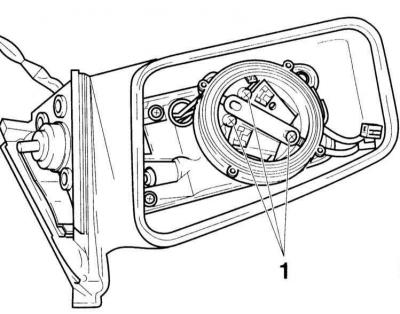

3. Выверните винты –1–.
4. Расстыкуйте штекерные соединения блока регулировки зеркала.
Предупреждение: При наличии паяных соединений их необходимо отсоединить по отдельности прямо у корпуса. Запишите расположение присоединений перед их расстыковкой.
5. Выньте из корпуса блок регулировки.
Установка
1. Вставьте блок регулировки в корпус.
2. Присоедините электрические провода в соответствии с их расположением.
3. Слегка затяните винты –1– моментом 1 Нм.
4. Установите стекло.
5. Присоедините кабель массы (–) аккумуляторной батареи.
Предупреждение: Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Ввод кода радиоприемника.
