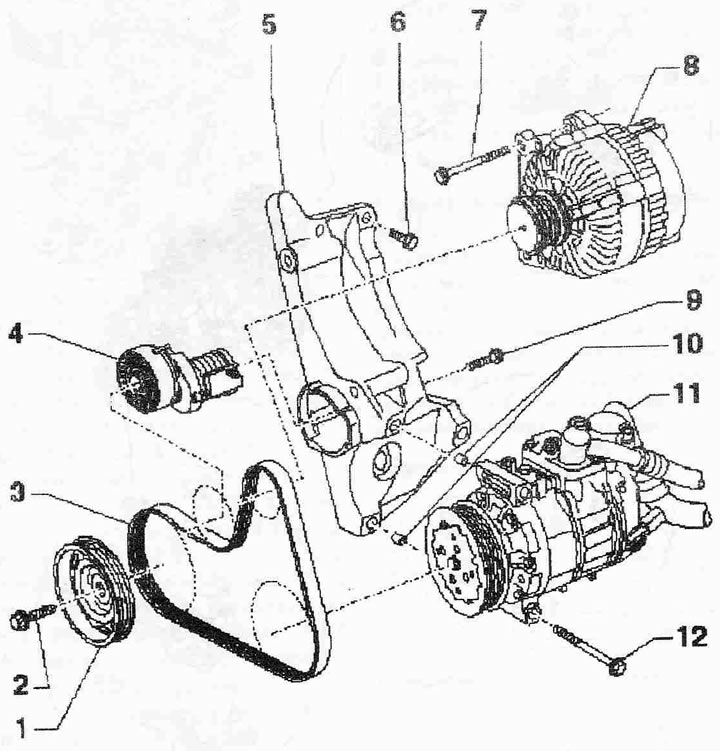

Поликлиновый привод:
1. Шкив ремённого привода для коленвала. Соблюдать правильность фиксации
2. Болт с шайбой для поликлинового ремня и шестерни зубчатого ремня для коленвала. Заменить, вставить со смазанной резьбой, 90 Нм + 90°
3. Поликлиновый ремень, проверить степень износа, не перегибать, перед снятием отметить направление хода мелом или фломастером. При установке следить за правильным положением на ременных шкивах
4. Натяжной элемент для поликлинового ремня. Для снятия натяжения поликлинового ремня при помощи кольцевого гаечного ключа, зафиксировать стопорным штифтом «Т10060 А»
5. Кронштейн дополнительных агрегатов
6/7. Болт
8. Генератор
9. Болт. Заменить, 20 Нм + 90°
10. Гнёзда
11. Компрессор климатической установки
12. Болт
