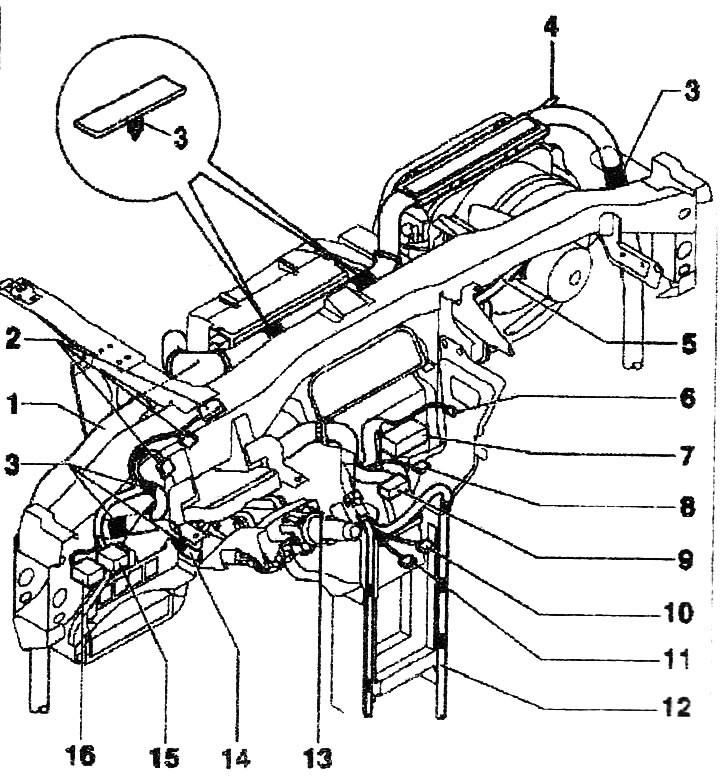

1. Вид спереди со стороны водителя
2. Штекер комбинированный
3. Магистральный зажим
4. Магистраль к потолку
5. Вид ящика для перчаток
6. Антенна
7. Штекер магнитолы
8. Штекер кнопки выключателя аварийной световой сигнализации
9. Штекер органа управления климатической установки
10. Штекер блока управления выключателя аварийной световой сигнализации
11. Штекер освещения пепельницы
12. Вид центральной консоли
13. Вид замка зажигания
14. Вид выключателя на колонке рулевого управления
15. Штекер выключателя освещения
16. Штекер системы регулировки угла наклона фар

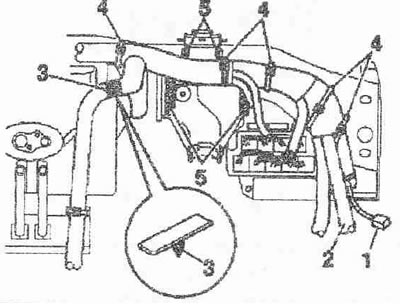

Прокладка кабеля центральной трубки со стороны водителя спереди
1. Диагностический разъем
2. Кабель к дверям
3. Магистральный зажим
4. Кабельная стяжка
5. Защита кромок

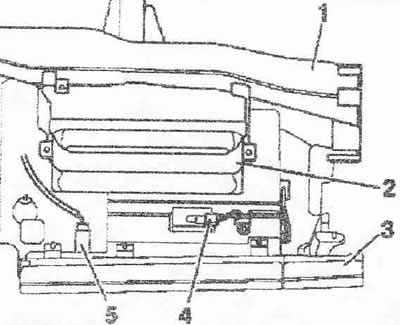

Прокладка кабеля у ящика для перчаток
1. Центральная труба
2. хМодуль Airbag переднего пассажира
3. Перчаточный ящик
4. Плафон вещевого ящика
5. Выключатель, подушка безопасности ВЫКЛ.

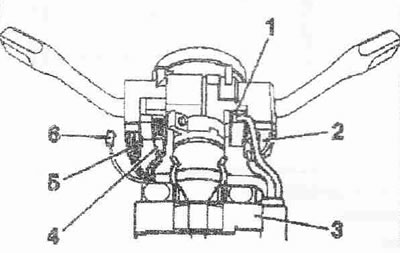

Выключатель на колонке рулевого управления сверху
1. Круиз-контроль
2. Свет/мигающее светосигнальное устройство
3. Держатель кабельного жгута
4. Бортовой компьютер
5. Стеклоочиститель
6. Катушка приема и передачи на замке зажигания

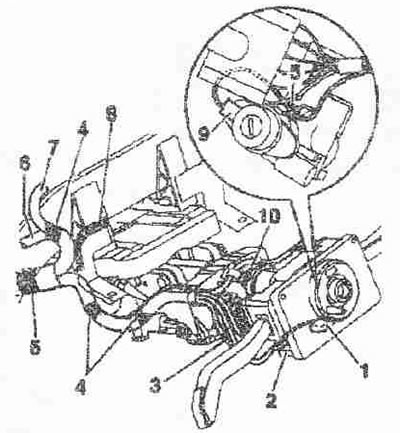

Выключатель на колонке рулевого управление сбоку
1. Датчик угла поворота рулевого колеса
2. Подушка безопасности/звуковой сигнал
3. Замок зажигания
4. Магистральный зажим
5. Кабельная стяжка
6. Кабель к выключателю освещения
7. Кабель к комбинации приборов
8. Войлочная подложка
9. Катушка приема и передачи на замке зажигания
10. Держатель кабельного жгута

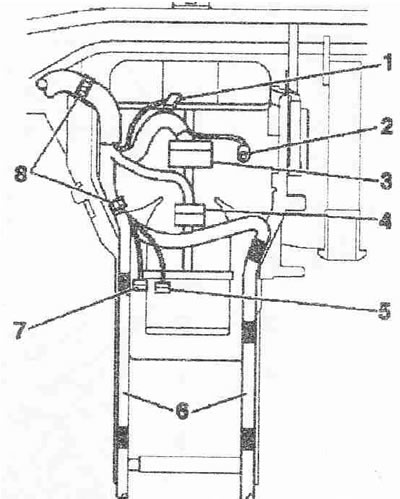

Прокладка кабеля по центральной консоли
1. Кнопка выключателя аварийной световой сигнализации
2. Антенный кабель
3. Штекер магнитолы
4. Штекер органа управления климатической установки
5. Штекер освещения пепельницы
6. Комплект коммуникационных проводов
7. Штекер блока направления прерывателя указателей поворота и аварийной световой сигнализации
8. Кабельная стяжка

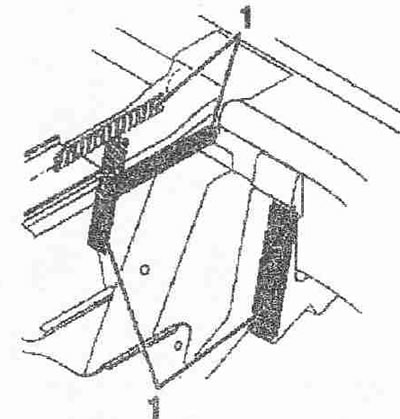

Защита кромок консоли колонки рулевого управления
1. Защита кромок
