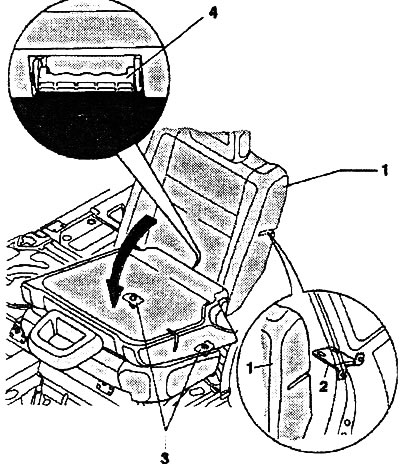

1. Задняе сядзенне. У а/м з дадатковым заднім рэчавым адсекам: зняць задні дадатковы адсек. Адкінуць спінку задняга сядзення -1. наперад (кірунак стрэлкі). Пацягнуць за размыкаючую ручку "4" і адкінуць задняе сядзенне наперад
2. Палец
3. Фіксатары (2 шт.)
4. Рычаг разблакавання. Калі пры ўсталёўцы дыск у якія фіксуюць зашчапак "3" засунуць унутр, то варта пацягнуць за размыкаючую ручку "4"

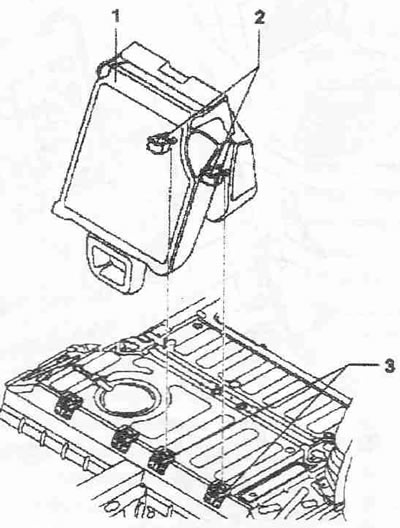

1. Задняе сядзенне. Выцягнуць задняе сядзенне "1" з поручнямі "2" з трымальнікаў "3". Разблакаваць спінку. Спінку сядзення ў разабраным стане не варта адкідваць назад, як гэта адбываецца, калі яна ўсталявана, інакш, могуць узнікнуць пашкоджанні накладак абіўкі
2. Крапежны клямар
3. Кранштэйны
Пярэдняя падлогавая прывязка задняга сядзення

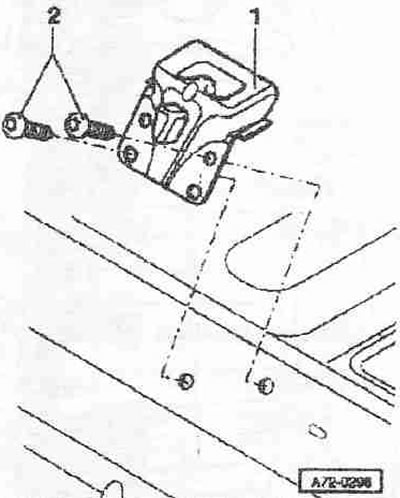

Выкруціць шрубы "2" (2 шт.). Момант зацяжкі 23 Нм. 1. Пярэдняя падлогавая прывязка.
Задняя падлогавая прывязка задняга сядзення

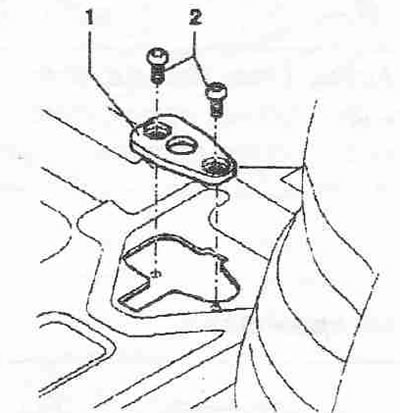

Выкруціць шрубы "2" (2 шт.). Момант зацяжкі 23 Нм. 1. Задняя падлогавая прывязка.
Зняцце лічынкі замка

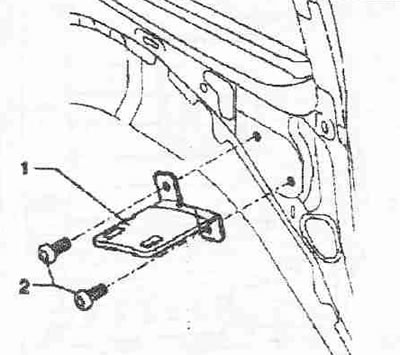

Выкруціць шрубы "2" (2 шт.). Момант зацяжкі 23 Нм. 1. Палец.
Зняцце і ўстаноўка ніжняй размыкае ручкі

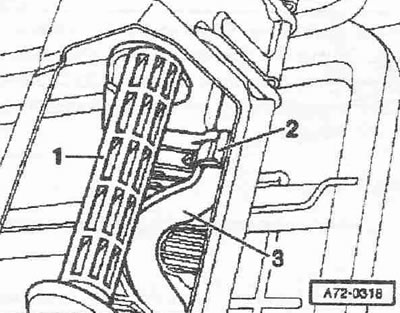

Ніжнюю размыкаючую ручку "1" немагчыма зняць без яе пашкоджання. У выпадку наяўнасці кабеля, варта разразаць кабельныя сцяжкі. Пры дапамозе шлицевой адвёрткі разблакаваць завалы "2" (2х). Зняць ніжнюю размыкае ручку "1" з вала "3". Не занадта моцна зацягнуць новую кабельную сцяжку.
Зняцце і ўстаноўка верхняй размыкаючай ручкі

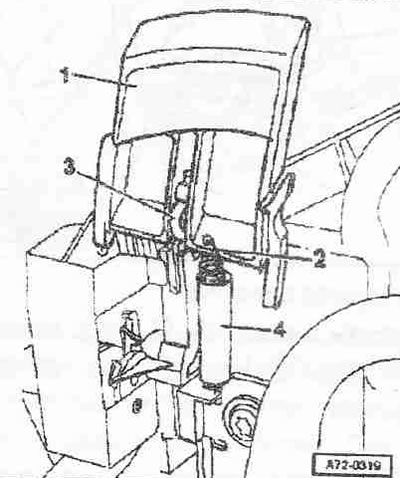

Зняць падзеленае задняе сядзенне. Разблакаваць спінку задняга сядзення. Зняць размыкае ручку экрана. Зняць чахол з падушкай. Зняць пакрыццё спінкі. Зняць спружыну "2". Зняць размыкаючую ручку "1" на круку "3". Пры ўсталёўцы варта кручком нацягнуць спружыну "2" з гільзы "4".
Зняцце і ўстаноўка верхняй размыкае ручкі экрана

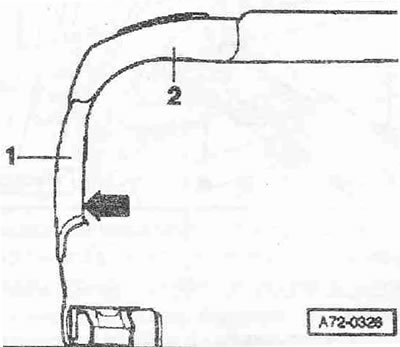

Зняць падзеленае задняе сядзенне. Разблакаваць спінку задняга сядзення. Зняць чахол -1. у які адмыкае рычага экрана "2" "Стрэлка". Выцягнуць чахол "1" пад які адмыкае рычагом экрана "2".

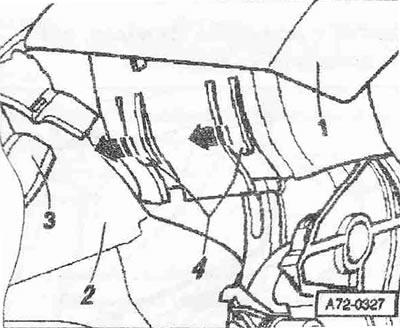

Адкінуць падушку "2" з чахлом "3" наперад. Пры дапамозе шлицевой адвёрткі разблакаваць фіксавальныя зашчапкі "4" (2х) па кірунку стрэлкі. Выняць экран "1" уверх.
Зняцце і ўстаноўка замка, які адмыкае

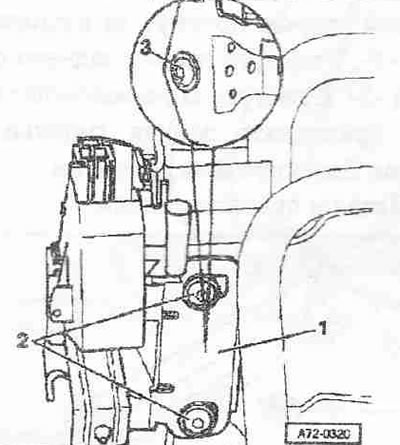

Зняць падзеленае задняе сядзенне. Разблакаваць спінку задняга сядзення. Зняць размыкае ручку экрана. Зняць чахол з падушкай. Зняць пакрыццё спінкі. Зняць размыкае ручку. Адзначыць становішча шруб. Выкруціць шрубы "2" (2 шт.). Момант зацяжкі 21 Нм. Выкруціць шрубу "3". Момант зацяжкі 21 Нм.
Ўстаноўка
Загарнуць шрубу "3" з 21 Нм. Моцна зацягнуць балты "2". Усталяваць замыкае ручку. Устанавіць пакрыццё спінкі. Устанавіць размыкае ручку экрана. Наладзіць які адмыкае замак "1" (пасродкам пракручвання які адмыкае замка "1") такім чынам, каб размыкаючая ручка перамяшчалася вольна (пастукаць малатком). Усталяваць сядзенне ў а/м і выраўнаваць пакрыццё спінкі раўналежна суседняму сядзенню. Выраўнаваць замак сядзенні адносна лічынкі і сядзенні. Закруціць шрубы "2" з 21 Нм. Зняць размыкае ручку экрана. Устанавіць чахол з падушкай. Устанавіць размыкае ручку экрана.
Зняцце і ўстаноўка пакрыцця сядзення

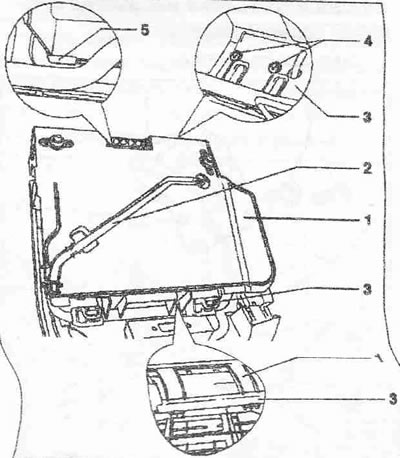

1. Пакрыццё сядзення. Зняць падзеленае задняе сядзенне. Разблакаваць спінку задняга сядзення. Набіць сядзенне падзеленага задняга сядзення. Адкінуць апору "2". Адчапіць перамычкі "5". Разблакаваць фіксавальныя зашчапкі "4" (4х). Зняць пярэдняе пакрыццё сядзення "1" з рамы задняга сядзення "3".
2. Апора
3. Рама задняга сядзення
4. Фіксуючыя выступы
Зняцце і ўстаноўка пакрыцця спінкі сядзення

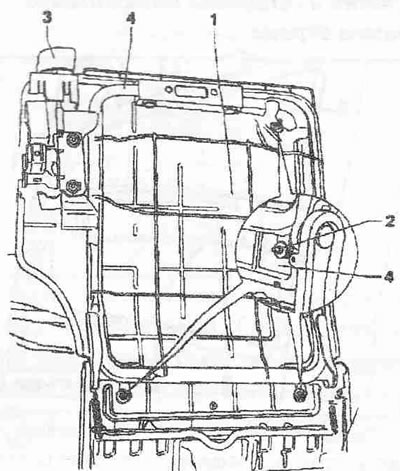

1. Пакрыццё спінкі сядзення. Зняць падзеленае задняе сядзенне. Разблакаваць спінку задняга сядзення. Набіць сядзенні падзеленага задняга сядзення. Адкруціць гайкі "2" (Зх). Зняць, выцягнуўшы ўверх, пакрыццё спінкі сядзення "1" праз якая размыкае ручку "3". Усталёўка: Усталяваць пакрыццё спінкі сядзення не вельмі моцна нацягнуць гайкі "2". Усталяваць сядзенне ў а/м і выраўнаваць пакрыццё спінкі раўналежна суседняму сядзенню. Зацягнуць гайкі "А"
2. Ніты (3 шт.)
3. Верхні які адмыкае рычаг
4. Рама задняга сядзення
Зняцце і ўстаноўка ўнутранай і вонкавай накладкі абіўкі

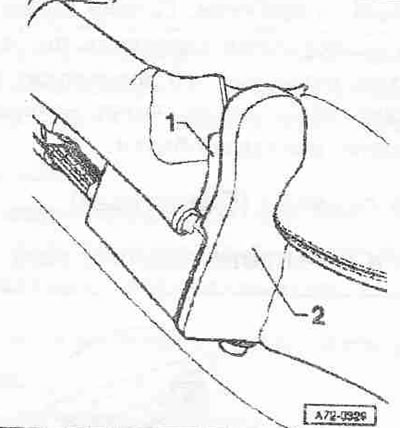

Накладкі абіўкі немагчыма зняць без пашкоджанняў. Зняць падзеленае задняе сядзенне. Разблакаваць спінку задняга сядзення. Набіць сядзенне падзеленага задняга сядзення.

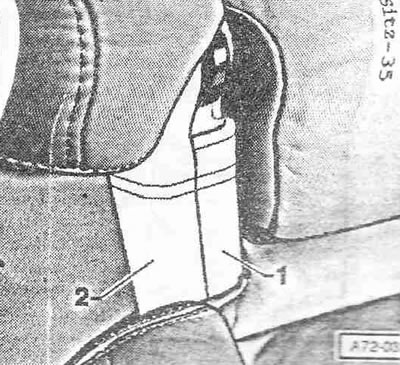

Развесці накладку абіўкі ўнутраную "1" і вонкавую "2" з задняга боку. Развесці накладку абіўкі ўнутраную "1" і вонкавую "2" з пярэдняга боку.
Знятыя і ўстаноўка адмыкальнага замка экрана

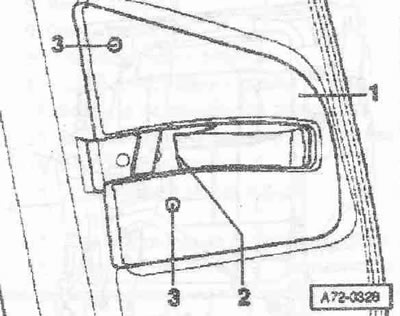

Прадушыць штыфты "3" (2х) унутр. Зняць экран "1" з зашчапкі "2" на раме спінкі сядзення.
Разблакіроўка знятага задняга сядзення

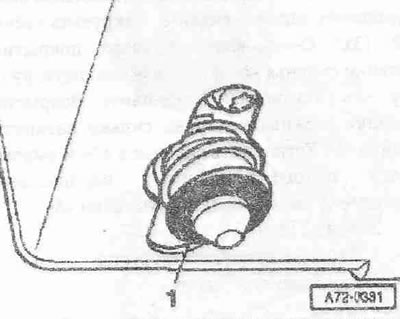

Націснуць пласціны абапал супраць высілка спружыны, каб спінка разблакавалася са пстрычкай. Спінку задняга сядзення ў разабраным стане не варта рткідваць назад, як гэта адбываецца, калі яна ўсталявана, інакш, могуць узнікнуць пашкоджанні накладак абіўкі.
