Неисправности и проверка технического состояния карданной передачи
Основными признаками неисправности карданной передачи являются стуки при трогании автомобиля с места и при резком изменении режима движения (при резком нажатии на педаль газа или ее отпускании), шум и вибрация при движении, а также утечка смазки через уплотнения.
Стук при трогании и резком изменении режима движения может возникать из-за ослабления болтов крепления фланцев карданных шарниров и болтов крепления промежуточной опоры к поперечине, изнашивания шлицев удлинителя, износа подшипников и крестовин карданных шарниров. Ослабевшие болты необходимо подтянуть, а изношенные детали заменить, сняв карданную передачу с автомобиля.
Шум и повышенная вибрация карданной передачи при движении могут возникнуть из-за износа подшипников и крестовин карданных шарниров, повреждения промежуточной опоры, деформации валов в результате задевания ими о препятствия на дороге (камни, выбоины), нарушения балансировки валов вследствие неправильной сборки, ослабления креплений фланцев карданных шарниров и промежуточной опоры, а на автомобиле ВАЗ-2105 также из-за износа центрирующего кольца 14 (см. рис. 99) и центрирующей втулки 22, ослабления гаек 34 и 24 крепления соответственно вилки переднего карданного вала и фланца вторичного вала коробки передач и ослабления обоймы 18 сальника 19 фланца эластичной муфты. Следует иметь ввиду, что вибрация пола кузова может быть вызвана не только неисправностью карданной передачи, но также проседанием задней опоры двигателя.
Изношенные детали и деформированные валы необходимо заменить, сняв карданную передачу с автомобиля. Для предотвращения разбалансировки карданной передачи перед ее снятием с автомобиля и разборкой необходимо пометить ее детали, чтобы установить их при сборке на прежние места.
Ослабленные крепления необходимо подтянуть. При ослаблении гайки 34 крепления вилки переднего карданного вала автомобиля ВАЗ-2105 необходимо снять карданную передачу с автомобиля, отсоединить передний вал от заднего, затянуть гайку, а затем ее зачеканить.
Ослабление гайки 24 крепления фланца 12 вторичного вала коробки передач автомобиля ВАЗ-2105 может произойти в результате повреждения стопорного кольца 25 при разборке-сборке. В этом случае необходимо установить автомобиль на эстакаду, осмотровую канаву или подъемник и разобрать соединение переднего карданного вала со вторичным валом коробки передач. При невозможности надежно законтрить гайку поврежденным стопорным кольцом 25 заменить его. Разбирать соединение следует в такой последовательности: отсоединить фланец 17 переднего карданного вала от фланца 12 вторичного вала, отвернув болты 16, снять стопорное кольцо 21, центрирующее кольцо, уплотнитель 23, отвернуть гайку 24 и снять стопорное кольцо 25. После замены дефектного стопорного кольца узел собирают в обратной последовательности.
При ослаблении обоймы сальника фланца эластичной муфты необходимо ее обжать.
Утечка смазки может произойти при ослаблении обоймы сальника фланца эластичной муфты и изнашивании уплотнителя 23, а также при повреждении или изнашивании сальников крестовины. В этих случаях соответственно обжимают обойму сальника фланца эластичной муфты, заменяют изношенный или поврежденный уплотнитель, а при повреждении сальников крестовины обычно заменяют ее в сборе с подшипниками.
Проверка карданной передачи производится обычно визуально и по стукам при покачивании карданного вала руками вблизи шарниров и поворотах его в одну и другую сторону до выбора люфтов, а также с помощью углового люфтомера. Кроме того, для уточнения неисправности карданной передачи можно прослушать шумы и стуки при ее работе, подняв автомобиль с помощником на подъемнике и попросив помощника завести двигатель и обеспечить необходимые для прослушивания шумов режимы работы карданной передачи. Проверка креплений карданной передачи осуществляется их подтяжкой. При наличии люфта в карданном шарнире более 0,1 мм или радиального люфта в подшипнике промежуточной опоры более 0,05 мм карданная передача нуждается в ремонте. При проверке карданной передачи угловым люфтомером суммарный люфт не должен превышать 4°, а люфт каждого карданного шарнира — 1,5°.
Ремонт карданной передачи
Ремонт карданной передачи состоит в снятии ее с автомобиля, разборке, замене вышедших из строя деталей, сборке и установке на автомобиль. Полная разборка снятой с автомобиля карданной передачи, как правило, не требуется. Обычно ограничиваются разборкой и ремонтом только вышедшего из строя ее элемента — изношенной крестовины с подшипниками, подшипника промежуточной опоры, эластичной муфты.
Замена деталей эластичного соединения переднего карданного вала автомобиля ВАЗ-2105 со вторичным валом коробки передач (замена фланцев, эластичной муфты и деталей ее крепления) может производится непосредственно на автомобиле без снятия с него карданной передачи.
Снятие и установка карданной передачи с одним карданным валом автомобиля ИЖ-21251 производится после отворачивания четырех гаек болтов крепления фланцевой вилки карданного вала к фланцу 7 (см. рис. 100) ведущей шестерни главной передачи. Предварительно следует пометить фланцевую вилку и фланец для последующей их сборки в прежнем положении. При отворачивании гаек для удобства прокручивают карданный вал руками (при вывешенном заднем колесе и нейтральной передаче) в удобное положение и фиксируют его положение с помощью отвертки или монтажной лопатки, вставляемой в отверстие карданного шарнира. После удаления гаек со стопорными кольцами и болтов руками или при помощи легких ударов молотка по фланцу вилки сдвигают ее с фланца ведущей шестерни и снимают карданный вал, осторожно, чтобы не повредить сальники удлинителя коробки передач, выдвигая из удлинителя скользящую вилку карданного вала. При снятии-установке карданного вала следует оберегать скользящую вилку от попадания грязи и повреждений, а также заглушать отверстие в удлинителе коробки передач для предотвращения вытекания масла.
Снятие и установка карданной передачи с двумя карданными валами автомобиля ВАЗ-2105 помимо отсоединения фланцевой вилки от фланца карданной передачи требует отсоединения эластичной муфты от фланца 12 (см. рис. 99) вторичного вала, отсоединения от пола кузова поперечины 7 промежуточной опоры, а также отсоединения оттяжной пружины уравнителя тросов ручного тормоза. Для удобства отворачивания гаек и снятия болтов 11 крепления эластичной муфты ее стягивают специальным хомутом.
Замена подшипников и крестовины карданных шарниров является наиболее частой причиной снятия карданной передачи с автомобиля для ремонта. Крестовина заменяется, как правило, в сборе с подшипниками.
Разборка карданного шарнира производится в следующем порядке. Снять стопорные кольца подшипников с использованием круглозубцев (на автомобиле ВАЗ-2105) или отвертки (на автомобиле ИЖ-21251), предварительно постучав молотком через мягкую медную или алюминиевую оправку по дну корпуса каждого подшипника. Выпрессовать корпусы игольчатых подшипников крестовин при помощи специального прессового приспособления или больших тисков (рис. 253) и оправки 3 с кольцом 1 соответствующих размеров. После выпрессовки подшипников из проушин вилки карданного вала и разъединения вилок аналогичным образом выпрессовывают подшипники из фланцевой вилки 2. Выпрессовку корпусов подшипников возможно также выполнить ударами молотка по оправке, установив карданный шарнир на подставку или тиски. Однако следует иметь ввиду, что в этом случае даже при использовании мягкой оправки весьма вероятно повреждение подшипников и крестовин и соответственно повторное их использование при сборке оказывается невозможным.

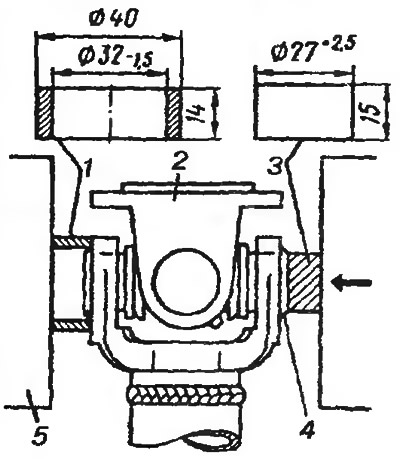

Рис. 253. Выпрессовка подшипников карданного шарнира: 1 - кольцо; 2 - фланцевая вилка; 3 - оправка; 4 - корпус подшипника; 5 - тиски
Сборка карданного шарнира осуществляется в обратном порядке. Вставить крестовину с сальниками шипами в отверстия вилки, предварительно заложив в отверстия шипов смазку. Надеть на крестовины подшипники, предварительно заполненные смазкой, и запрессовать их в отверстия вилки и установить стопорные кольца. В качестве смазки крестовины и подшипников используется Фиол-2У или смазка №158.
При сборке карданных шарниров на автомобиле ВАЗ-2105 производится регулировка осевого перемещения крестовины 0,01...0,04 мм в подшипниках установкой стопорных колец разной толщины (выпускают кольца толщиной 1,53 мм, 1,56 мм, 1,59 мм и 1,62 мм). Для этого после установки в одну проушину вилки стопорного кольца толщиной 1, 56 мм осаживают вилку с подшипниками, прижимая корпус подшипника к стопорному кольцу и выбирая зазоры между подшипниками и крестовиной и измеряют расстояние между корпусом подшипника и торцом кольцевой канавки другой проушины вилки при помощи калибра 7 (рис. 254) с пластинами А, Б, В и Г, имеющими такую же толщину, как и устанавливаемые стопорные кольца. В зависимости от того, какая пластина калибра проходит между корпусом подшипника и торцом кольцевой канавки, подбирают толщину второго стопорного кольца, обеспечивающую вышеуказанное осевое перемещение крестовины. При необходимости производится замена первого стопорного кольца кольцом другой толщины.

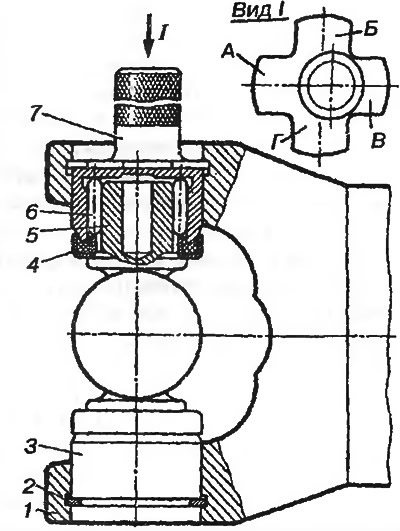

Рис. 254. Определение толщины стопорных колец при сборке карданного шарнира автомобиля ВАЗ-2105: 1 - вилка; 2 - стопорное кольцо; 3 - корпус подшипника; 4 - сальник; 5 - шип крестовины; 6 - игла подшипника; 7 - калибр; А, Б, В и Г - пластины калибра
После установки стопорных колец нужно постучать по вилке молотком (желательно с пластмассовым бойком), чтобы выбрать зазоры между корпусами подшипников и стопорными кольцами и обеспечить необходимые зазоры между корпусами подшипников и торцами шипов крестовины. Если при установке подшипников в вилку они входят в ее отверстия без усилия или даже могут проворачиваться, необходимо заменить вилку или карданный вал с изношенными отверстиями проушин. Аналогично запрессовывают подшипники во вторую вилку карданного шарнира. После сборки карданного шарнира проверяют плавность и легкость поворачивания вилок с подшипниками на крестовине.
Снятие и разборка промежуточной опоры карданной передачи автомобиля ВАЗ-2105 производится при необходимости замены резинового кольца или подшипника в следующем порядке. Отвернуть гайку 34 (см. рис. 99) крепления вилки к переднему карданному валу и снять вилку специальным съемником. Спрессовать на прессе с помощью подкладных полуколец или с использованием съемника промежуточную опору в сборе с подшипником и пылеотражателем. Для разборки опоры снять стопорное кольцо и выпрессовать из нее специальным съемником подшипник.
Сборка промежуточной опоры производится в обратном порядке. Запрессовка подшипника в промежуточную опору и установка опоры в сборе на вал производятся при помощи специальных оправок. Гайку 34 крепления вилки переднего карданного вала следует затягивать динамометрическим ключом с моментом 91...100 Н·м и после затяжки зачеканить.
Проверка прогиба и балансировка карданного вала производится перед установкой карданной передачи на автомобиль, для предотвращения вибраций при работе. Для проверки прогиба вал устанавливают на призмы, устанавливают на штативе измерительную головку, опирая ее ножку на поверхность вала в средней его части и, проворачивая вал, измеряют биение вала по отклонению стрелки головки. При этом величина прогиба составит половину величины суммарного отклонения стрелки головки. Прогиб карданного вала не должен превышать 0,6 мм. Погнутый вал правят на прессе, а при невозможности выправить вал необходимо его заменить в сборе с карданными шарнирами.
Балансировку вала проверяют на балансировочном станке и при необходимости балансируют его приваркой точечной сваркой балансировочных пластин (не более трех) на обоих концах трубы. При правильной разборке-сборке карданного вала необходимость в его балансировке обычно не возникает. Она может потребоваться лишь в случае замены вилок карданных шарниров. Поэтому при необходимости замены изношенных или поврежденных вилок карданной передачи и отсутствии возможности балансировки вала следует заменять целиком вал в сборе с карданными шарнирами.
Установка карданной передачи на автомобиль осуществляется в порядке, обратном ее снятию. Смазка шлицевых соединений карданный передачи при сборке производится смазкой Литол-24, Фиол-1 или графитной смазкой. При креплении фланцевой вилки к фланцу ведущей шестерни главной передачи следует заменять самоконтрящиеся гайки с капроновой вставкой или пружинные стопорные шайбы на новые во избежание самопроизвольного отворачивания гаек.
