Назначение и устройство трансмиссии автомобиля

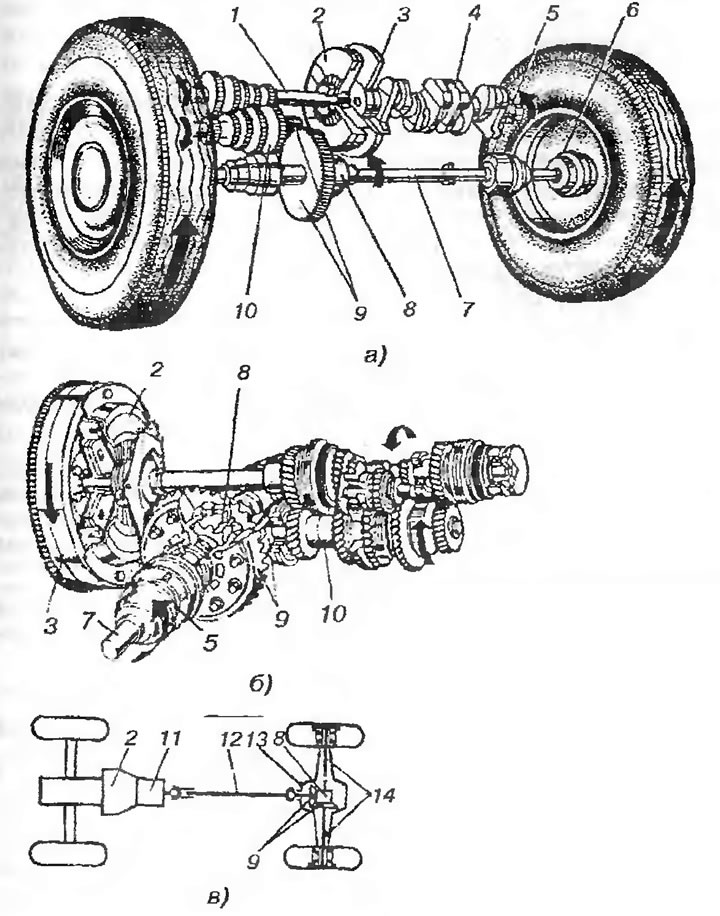

Трансмиссия предназначена для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса и для изменения его величины и направления. Схемы трансмиссий легковых автомобилей приведены на рис. 76. В трансмиссию входят сцепление 2, коробка передач 11, главная передача 9, дифференциал 8, а также приводные валы 7 на переднеприводных автомобилях (ВАЗ-2109, АЗЛК и ЗАЗ) или карданная передача 12 и полуоси 14 на автомобилях с классической схемой компоновки (ВАЗ-2105, ИЖ-21251). На переднеприводных автомобилях коробка передач, главная передача и дифференциал конструктивно объединены и размешаются в одном картере, а крутящий момент к передним ведущим колесам передается через шарнирные приводные валы 7. На автомобилях с классической схемой компоновки главная передача 9 (см. рис. 76, в), дифференциал 8 и полуоси 14 размещены в картере 13 заднего ведущего моста.
