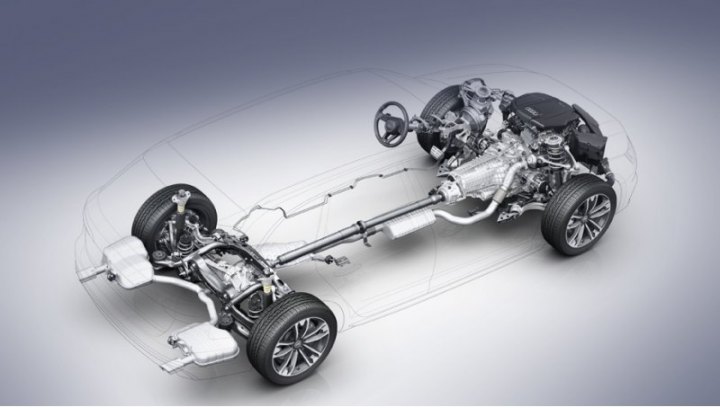

По уверению производителя, новая система полного привода позволяет экономить топливо до 0,3 л/100 км по сравнению с предшествующей конструкцией.
Компания Audi раскрыла детали устройства нового поколения системы quattro, получившей приставку ultra к названию. Напомним, на полноприводных моделях с продольным расположением мотора немцы используют конструкцию с центральным самоблокирующимся дифференциалом, а на машинах с поперечной компоновкой силового агрегата — многодисковую электрогидравлическую муфту для подключения задней оси. Система quattro с технологией ultra, предназначенная для «продольных» полноприводников, в чем-то похожа на своих предшественниц, но в то же время отличается от обеих.

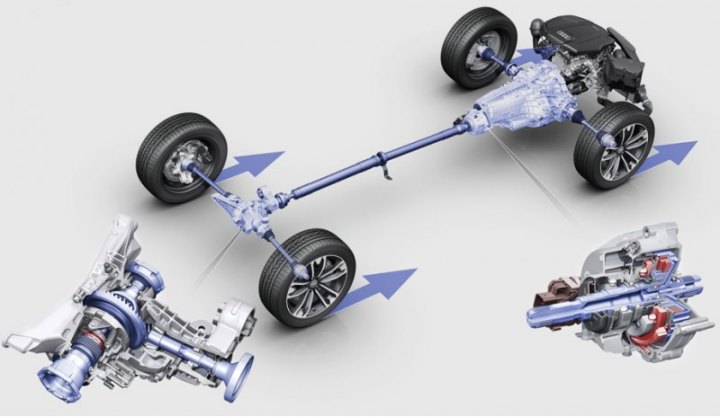

В основе системы quattro с технологией ultra лежит многодисковое сцепление в масляной ванне с электрическим актуатором, установленное сразу за коробкой передач (справа). В корпусе заднего дифференциала появилась кулачковая муфта (слева), способная разделять на две части правую полуось. На рисунке эти элементы выделены красным.
Когда в полном приводе нет необходимости, многодисковое сцепление отключает от коробки передач карданный вал. Одновременно соленоид поворачивает рычаг с зубьями, который разъединяет заднюю кулачковую муфту, сжимая мощную пружину. Ведомая шестерня главной передачи останавливается вместе с карданным валом. Вращаются (от дороги) только полуоси и конические шестерни-сателлиты в дифференциале, но без нагрузки. Они создают минимальное сопротивление.

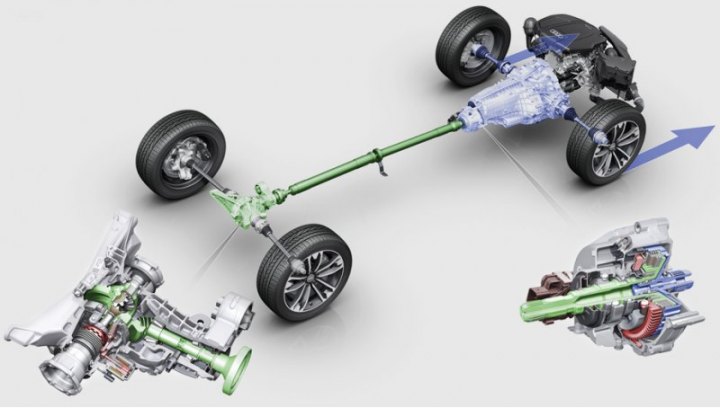

Режим переднего привода. Зеленым выделены валы и шестерни, которые не вращаются.
При необходимости задняя ось подключается за миллисекунды. За этот короткий срок успевает пройти несколько процессов. Сначала замыкается многодисковое сцепление, разгоняя карданный вал. Затем соленоид освобождает блокирующий рычаг, и кулачковая муфта правой задней полуоси быстро смыкается под действием пружины (процесс напоминает спуск курка).
Немцы объясняют, что новая система позволяет на хорошем покрытии тратить меньше топлива, но в то же время на скользком — практически мгновенно обеспечивает автомобиль нужной тягой, причем она может гибко распределяться между колесами в зависимости скорости машины, условий сцепления и направления поворота.
За согласованной работой обоих устройств следит новая электронная система, собирающая данные с большого числа датчиков. Именно она отвечает за то, чтобы в самых разных ситуациях трансмиссия ultra не уступала классическому постоянному полному приводу ни в динамике, ни в управляемости, ни в тяге. Она получает информацию не только о скорости вращения каждого из колес, но и заднего дифференциала, о поперечных и продольных ускорениях, угле поворота рулевого колеса и крутящем моменте на валу двигателя, других параметрах. Опрос сенсоров происходит каждые десять миллисекунд.

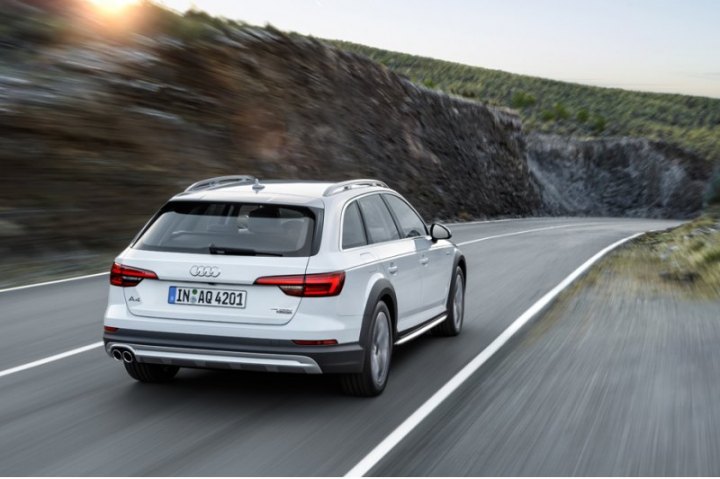

Новая система дебютирует на недавно показанном универсале Audi A4 allroad quattro, который попадет на рынок в середине нынешнего года.
Блок управления постоянно вычисляет условия потери сцепления, например, переднего внутреннего колеса в повороте. Программа работает на упреждение и перед началом проскальзывания колеса активирует привод на заднюю ось, чтобы сохранить правильную траекторию. Этот способ подключения второй оси назван активным.

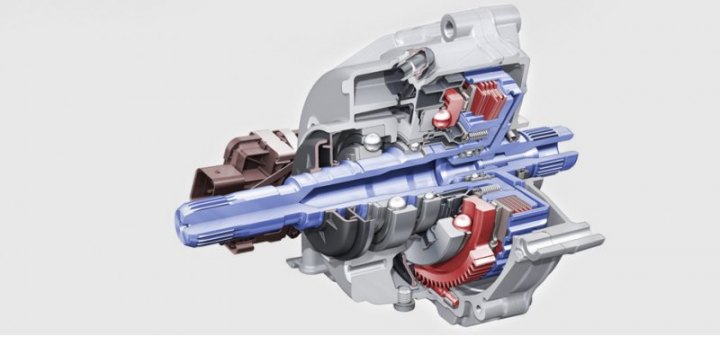

Пока задняя ось подключена, степень сжатия дисков основного сцепления системы quattro с технологий ultra может регулироваться в широких пределах. Так меняется распределение тяги между осями.
Есть еще интеллектуальный режим, в котором решение о включении задней оси принимается исходя из выбранных настроек Drive Select, стиля вождения, работы системы стабилизации и, скажем, наличия прицепа. Третий режим реагирования — реактивный. Это действие электроники постфактум, например, при внезапном попадании машины на обледенелый участок трассы. Разработчики отмечают, что новая система не только экономичнее предшествующей, но еще и почти на четыре килограмма легче, несмотря на добавление принципиально новых компонентов. После A4 allroad она попадет на ряд других моделей.
