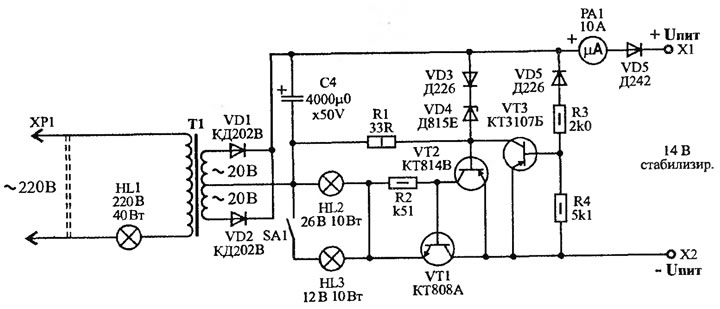

Рис. 2.55. Принципиальная схема зарядного устройства
На выходе устройства установлен диод VD5 для устранения разряда аккумулятора при отключенной сети.
Лампа HL1, включенная в разрыв сетевого провода, ограничивает ток, отбираемый от сети при КЗ либо завышенном сетевом напряжении.
Конденсатор С1 нужен только для работы блока стабилизированного питания и поддерживает на входе стабилизатора напряжение в моменты малых напряжений переменного синусоидального напряжения (если схема используется только в качестве ЗУ, этот конденсатор можно исключить).
Переключатель SA1 позволяет изменять режим устройства по выходному току: разомкнут - малый ток (подзаряд), замкнут - большой ток (заряд).
Величину токов подзаряда и заряда устанавливают подбором ламп HL2 и HL3, учитывая напряжение выходной обмотки трансформатора.
Схема построена так, что коллектор регулирующего транзистора соединен с корпусом устройства (если стенка устройства стальная, необходимо в месте крепления VT1 ввести большой фрагмент из алюминия или меди).
Новым является введение транзистора VT3. В этой схеме неправильное подключение батареи приводит к закрыванию схемы стабилизации как в случае отключённой сети, так и при включении сетевой вилки в розетку. Это происходит путем шунтирования базового напряжения VT2 коллекторным переходом транзистора VT3. Теперь ошибочное подключение аккумулятора к клеммам зарядного устройства приведет к его простою.
Величину выходного напряжения необходимо устанавливать подбором стабилитрона VD4. Если напряжение маловато, можно последовательно с VD3 включить таким же образом один-два кремниевых диода (это немного снизит стабильность напряжения). Подбор стабилитрона необходимо выполнять только при наличии С1, иначе выходное напряжение будет пульсирующим, и вольтметр покажет меньшее напряжение, чем величина импульсного выходного напряжения.
Диод VD5 обязательно должен иметь хорошие параметры, он защитит схему при неправильном подключении батареи.
