Устройство, схема которого представлена на рис. 2.80, исключает протекание зарядного тока, если напряжение на выходных зажимах ниже некоторого значения. Тиристор VS1 отпирается коллекторным током транзистора VT1. когда мгновенное значение каждой полуволны выпрямленного пульсирующего напряжения превышает напряжение на аккумуляторе. Если же напряжение на выходных клеммах равно нулю, что может быть вызвано коротким замыканием, либо мало по величине, из-за подключении на зарядку, например, 6-вольтового аккумулятора вместо 12-вольтового, или же неверна полярность подключения аккумулятора, то транзистор VT1 закрыт и тиристор остаётся в непроводящем состоянии.

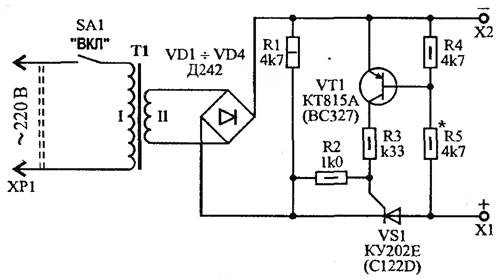

Рис. 2.80. Принципиальная схема зарядного устройства с электронной защитой
Устройство также защищает аккумулятор от перезарядки, поскольку повышение напряжения на последнем при полной зарядке приводит к обратному смещению тиристора и его закрыванию.
Примечание. Этот блок может быть дополнением к существующему зарядному устройству, но при этом напряжение вторичной обмотки сетевого трансформатора должно быть повышено примерно на 1 В для компенсации падения напряжения на тиристоре.
Для работы зарядного устройства, рассчитанного на ряд напряжений, целесообразно в качестве резистора R5 использовать магазин сопротивлений, переключаемых одновременно с коммутацией обмоток трансформатора. Сопротивление резистора при меньшем напряжении должно быть пропорционально уменьшено, а при большем- увеличено.
