Снятие
Снимите зубчатый ремень со шкивов распределительных валов.
Снимите крышку головки блока цилиндров.
Отверните два болта и снимите корпус датчика с задней стороны левой головки блока цилиндров.
Снимите шкив распределительного вала.
Отметьте положение крышек подшипников распределительного вала.

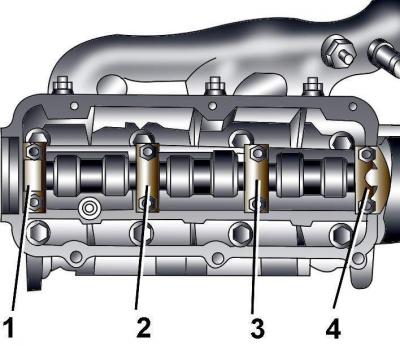

Рис. 3.1–89. Расположение крышек подшипников распределительного вала
В первую очередь отвинтите гайки и снимите крышки 2 и 3 подшипников распределительного вала (рис. 3.1–89).
Постепенно по диагонали ослабьте гайки крепления крышки 1 и 4 подшипников распределительного вала и снимите крышки.
Снимите распределительный вал.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

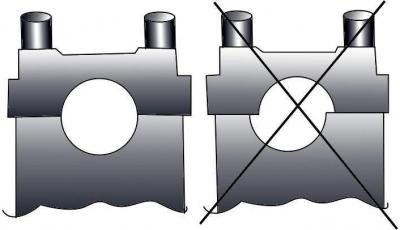

Рис. 3.1–90. Положение крышки подшипника распределительного вала при установке
Имейте в виду, что крышки подшипников несимметричны, поэтому перед установкой распределительного вала определите правильное их положение (рис. 3.1–90)
Смажьте тонким слоем моторного масла распределительный вал и установите его в головку блока цилиндров.
Установите крышки 1 и 4 подшипников распределительного вала и закрепите гайками, затягивая их постепенно по диагонали.
Установите остальные крышки подшипников распределительного вала и закрепите их гайками.
Установите зубчатый ремень.
Установите крышку головки блока цилиндров.
Подождите примерно 30 минут перед пуском двигателя. Это необходимо для того, чтобы произошла стабилизация работы гидравлических толкателей, иначе поршни ударятся о клапаны.
