Внутреннее зеркало
Зеркало заднего вида регулируют при помощи рычага привода. Зеркало можно установить поворотом рычага в одно из двух положений.
В основном положении рычаг снизу зеркала должен быть направлен вперед.
Для исключения ослепляющего действия фар идущего сзади автомобиля измените угол наклона зеркала, передвинув рычаг назад.
Наружное стандартное зеркало

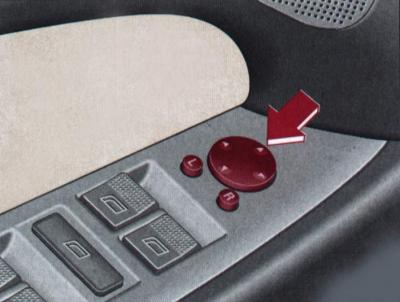

Рис. 1–10. Расположение переключателя наружного зеркала
Наружные зеркала с электроприводом устанавливаются при включенном зажигании с помощью установочного диска, расположенного в подлокотнике двери (рис. 1–10).
Зеркало перемещается в направлении, соответствующем нажатой стрелке на диске.
Нажатием левой кнопки L регулируют зеркало со стороны водителя, нажатием правой кнопки R – зеркало со стороны переднего пассажира.
При выходе из строя электрической регулировки положение зеркал можно изменять вручную, нажимая на края зеркала.
При включении передачи заднего хода зеркало поворачивается немного вниз, если включена кнопка регулировки наружного зеркала переднего пассажира.
Благодаря этому при парковке обеспечивается видимость правого бордюрного камня.
При выключении передачи заднего хода зеркало автоматически занимает исходное положение.
Зеркало с функцией складывания
При помощи ручки настройки A (рис. 1–11) со стороны водителя можно сложить наружное зеркало со стороны переднего пассажира и водителя.

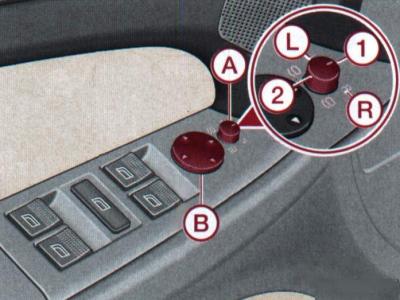

Рис. 1–11. Положения переключателя зеркала с функцией складывания: 1 – нейтральное положение; 2 – оба наружных зеркала складываются; А – ручка настройки зеркала; В – переключатель положения наружного зеркала; L – наружное зеркало водителя складывается; R – наружное зеркало переднего пассажира складывается
Ручка имеет четыре позиции:
- 1 - нейтральное положение;
- L - складывается наружное зеркало со стороны водителя;
- R - складывается наружное зеркало со стороны переднего пассажира;
- 2 - складываются оба наружных зеркала.
Складывание рекомендуется, например, для защиты зеркал от повреждения при парковке автомобиля или движении в стесненных условиях.
Зеркало складывается в соответствии с нажатой стрелкой на диске.
Примечания: Если положение корпуса наружного зеркала вследствие силового воздействия изменилось (например, при касании другого автомобиля при маневрировании), следует оба зеркала прижать до упора к кузову при помощи электропривода. Ни в коем случае нельзя восстанавливать положение зеркала рукой, чтобы не нарушить механизма установки зеркала.
Если возникает опасность повреждения корпусов наружных зеркал, можно прервать процесс прижимания зеркал к кузову и возвращения их в исходное положение.
Память для наружных зеркал
Автомобили, оборудованные устройством запоминания положений, оснащены также памятью положений наружных зеркал.
Любое установленное положение наружных зеркал автоматически заносится в запоминающее устройство при запоминании регулировок сиденья водителя.
Прежде следует отрегулировать положение сиденья водителя, а затем установить зеркала в соответствии с положением сиденья водителя.
Обогрев зеркал
Обогрев наружных зеркал с электроприводом осуществляется при включенных зажигании и обогреве заднего стекла.
