Снятие
Снимите кожух вентиляционной камеры.

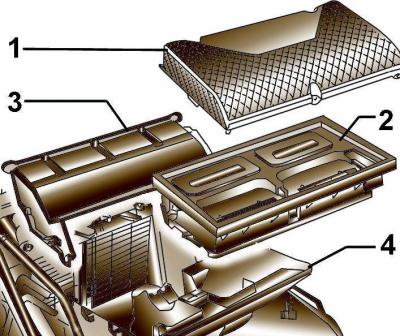

Рис. 17–2. Воздухозаборник с откидной створкой: 1 – решетка; 2 – впускной канал; 3 – откидная створка; 4 – корпус
Снимите решетку 1(рис. 17–2) с воздухозаборника.
Выключите зажигание.
Отсоедините трос управления от створки воздухозаборника.
Отвинтите три болта А и В (рис. 17–3) и отсоедините зажим С крепления оболочки троса к корпусу воздухозаборника.

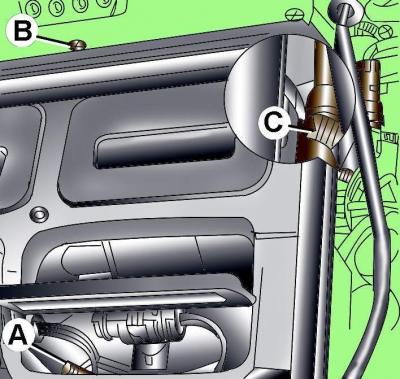

Рис. 17–3. Расположение болтов (А, В) крепления впускного канала и зажима (С) крепления оболочки троса управления
Снимите воздушный впускной канал с автомобиля.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Перед установкой впускного канала нанесите герметик D, 176 001 A3 в местах С и D.

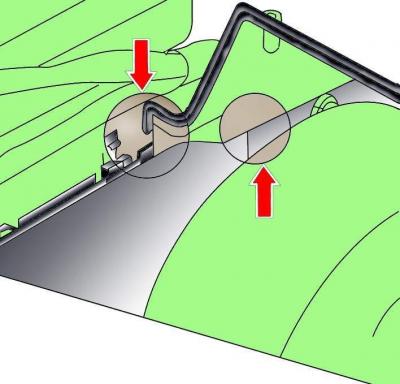

Рис. 17–4. Места нанесения герметика D 176 001 A3 перед установкой впускного канала D показанных на рис. 17–4.
Рис. 17–5. Место установки дополнительного мягкого резинового уплотнения на фланец корпуса впускного канала
Если запотевает ветровое стекло, уложите мягкое резиновое уплотнение диаметром 3 мм на фланец корпуса впускного канала (рис. 17–5).
