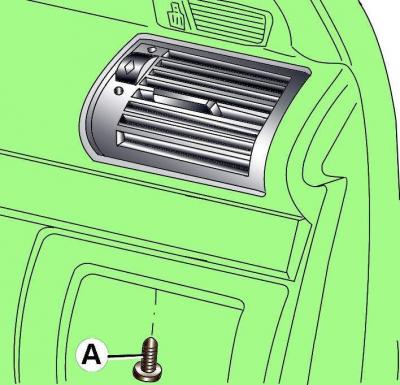

Рис. 17–15. Расположение винта крепления (А)
Через открывшееся отверстие после снятия боковой вентиляционной решетки снизу выверните винт крепления верхней боковой вентиляционной решетки (рис. 17–15).

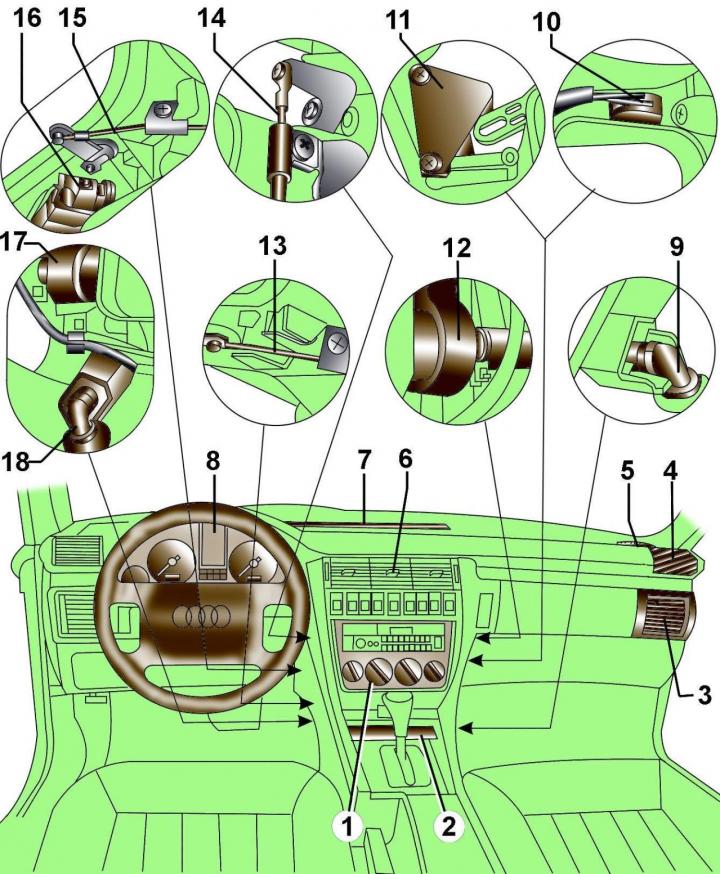

Рис. 17–13. Элементы системы отопления и кондиционирования, расположенные в салоне автомобиля: 1 – блок управления отопителем; 2 – диагностический разъем; 3 – вентиляционная решетка; 4 – верхняя боковая вентиляционная решетка; 5 – сопла размораживания; 6 – центральная вентиляционная решетка; 7 – центральные сопла размораживания; 8 – контрольный дисплей; 9 – шланг системы кондиционирования с клапаном со стороны пассажира; 10 – правый датчик температуры; 11 – упор откидной створки управления температурой; 12 – правый теплообменник обогревателя; 13 – трос откидных створок вентиляционных отверстий для ног; 14 – трос откидной створки сопла размораживания; 15 – трос откидных створок центральных вентиляционных отверстий; 16 – левый датчик температуры; 17 – левый теплообменник обогревателя; 18 – шланг системы кондиционирования с клапаном со стороны водителя
Закрепите приспособление из проволоки через вентиляционную решетку в отверстиях корпуса вентиляционной решетки (см. рис. 17–13). Аккуратно извлеките вентиляционную решетку из панели приборов.
