Фары — снятие и установка (Audi 80 Б4)

В зависимости от типа двигателя для доступа к лампочкам правой блок-фары нужно снять резиновую манжету с крышки фары, отжать удерживающие скобы и снять среднюю часть крышки. В некоторых случаях необходимо также снять воздухозаборный рукав. У автомобилей с шестицилиндровыми двигателями для доступа к лампочкам левой фары необходимо снять крышку аккумулятора, а у автомобилей с пятицилиндровым двигателем — крышку над радиатором, чтобы освободить место для работы на левой фаре.

1. Снимите вставку под стеклом рассеивателя фар.

2. Снимите с фар их задние крышки, отсоедините штекеры питания и патрон лампочки стояночного света вместе с лампочкой.

3. Вытащите провода из корпуса фары вместе уплотнительными резинками.

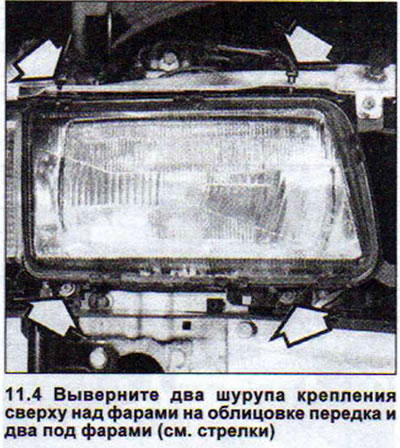

4. Выверните два шурупа крепления сверху над фарами на облицовке передка и два под фарами (см. иллюстрацию).



5. Извлеките фары, подав их вперед.

6. Автомобили с четырех- и пятицилиндровыми двигателями. Снимите фонарь указателя поворота.

Если разбился рассеиватель фары или же отражатель стал матовым и потерял свои качества, то не обязательно менять фару в комплекте. Обе упомянутых детали можно приобрести, указав производителя фары (фирмы Hella или Bosch). Для того, чтобы установить новую деталь, фару нужно разобрать.


7. Отожмите все зажимные скобы на корпусе фары.

8. Снимите рассеиватель и уплотнительные резинки

9. Снимите, соблюдая осторожность, хромированную накладку вокруг отражателя.

10. Отсоедините отражатель, вращая оба регулировочных винта до тех пор, пока отражатель не высвободится.

11. Выверните шуруп с крестообразным шлицем.

После сборки и установки фары на место отрегулируйте её положение.

Противотуманные фары — установка

Автомобили с четырех- и пятицилиндровыми двигателями

Установка противотуманных фар, не являющихся оригиналом AUDI, достаточно проблематична с точки зрения их сочетания с округлой формой кузова автомобиля. Поэтому мы рекомендуем ставить оригинальные противотуманные фары, если автомобиль таковыми не укомплектован. Тем более, что все необходимые выводы и соединения имеются. Необходимо лишь заменить сплошную накладки бампера на накладки с соответствующими отверстиями для противотуманных фар. Дополнительно понадобится реле для противотуманных фар и выключатель, устанавливаемый на панели приборов.

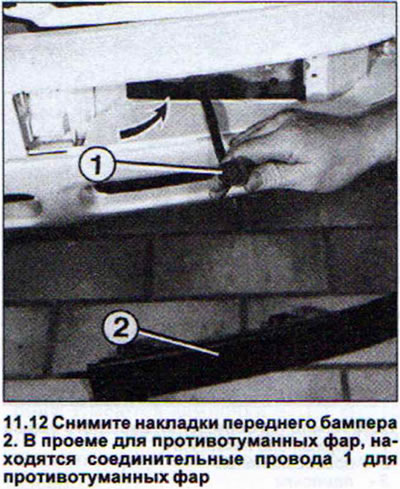

12. Снимите накладки переднего бампера. Снизу, в проеме для противотуманных фар, находятся соединительные провоза (см. иллюстрацию).



13. Подсоедините провода и установите противотуманные фары.


14. Установите накладки бампера с отверстиями для противотуманных фар.

15. Установите на центральной распределительной панели вместо проволочной перемычки на месте № 1 реле противотуманных фар.

16. Извлеките заглушки на панели приборов и вместо их установите выключатель противотуманных фар.

17. Проложите провод от выключателя к штекеру на дополнительном блоке реле слева внизу под панелью приборов. Воспользуйтесь электрической схемой для определения назначения проводов.

18. Включите противотуманные фары и проверьте их функционирование. Убедитесь также, что работа фар ближнего, дальнего света, а также стояночных огней не нарушена.
